红色多孔PC冷却水箱套筒结构设计

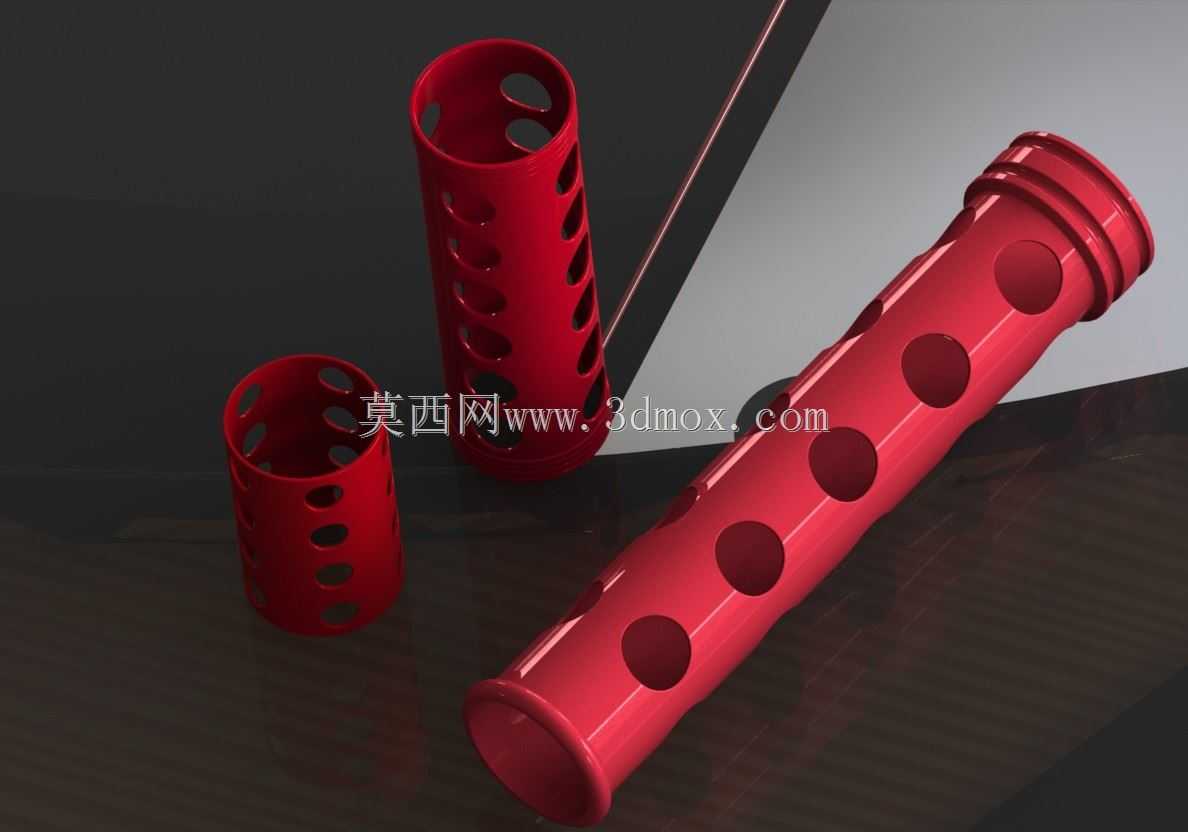

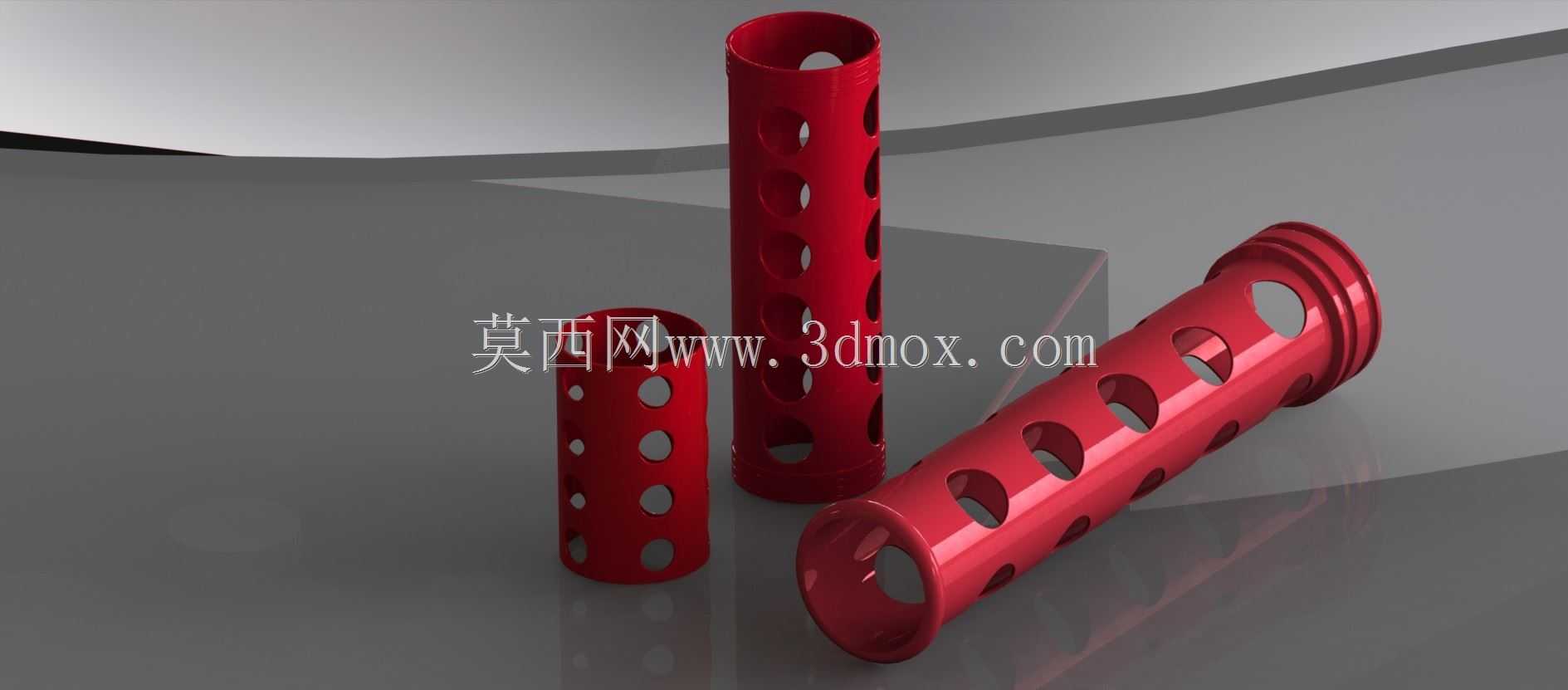

这类多孔管状套筒构件，主要应用于台式PC分体式水冷系统的冷却水箱段，作为水箱外层的防护与导流结构使用，安装时套在圆柱形水冷储水筒外侧，既可以通过周身均匀排布的通孔提升水箱周边的空气对流效率，辅助带走水冷管路传导至筒壁的余热，也能作为外观装饰件强化整机的硬核工业风格。设计阶段参考了勃朗宁机枪枪管套筒的散热开孔逻辑，没有采用常规水冷套的密排细孔方案，而是选用大直径圆孔沿筒身轴向等距排布，单排孔沿圆周方向均匀分布四组，不同长度规格的套筒开孔数量随筒身长度对应调整，最短款套筒仅设置三排共十二个通孔，最长款设置六排共二十四个通孔，兼顾散热通流面积与结构整体强度。构件整体采用薄壁圆筒结构，筒壁厚度控制在1.5mm，端部做1mm的卷边强化处理，避免薄壁端口受磕碰出现变形卷边问题，安装时依靠端部卷边的台阶结构卡在水箱端盖的定位槽内，不需要额外设置固定螺丝，拆装维护时可以直接沿轴向抽出套筒，清理筒身与水箱外壁间隙积存的灰尘。表面采用鲜红色粉末涂层处理，涂层厚度控制在0.2mm，均匀覆盖构件内外表面，既可以提升金属基材的防锈能力，也能在机箱内部形成醒目的视觉识别点，和黑色的机箱内饰、透明的水冷管路形成强烈视觉对比。实际选型时需要注意套筒内径与水箱外径的配合公差，单边预留0.3mm的装配间隙，避免套筒与水箱外壁过紧配合导致安装时刮花水箱表面，同时要确认套筒总长度与水箱外露段长度匹配，最长款套筒长度为180mm，适配外径50mm的标准圆柱形水冷水箱，中款长度120mm、短款长度60mm，可对应不同容量规格的水箱安装需求。构件的开孔边缘都做了0.5mm的倒角处理，没有尖锐毛刺，安装过程中不会割伤安装人员的手部，也不会刮蹭到周边的水冷管路与线材，避免长期使用过程中磨破管线外层造成漏液隐患。从结构强度角度验证，1.5mm壁厚的钢质套筒在开孔后，剩余的筋条结构依然可以承受100N的径向压力不会出现永久变形，完全可以满足机箱内部的使用工况，不需要额外做加强筋结构，整体加工工艺简单，采用激光切管后焊接卷边，再做表面喷涂即可完成量产，加工成本可控，适合批量配套水冷水箱生产。
