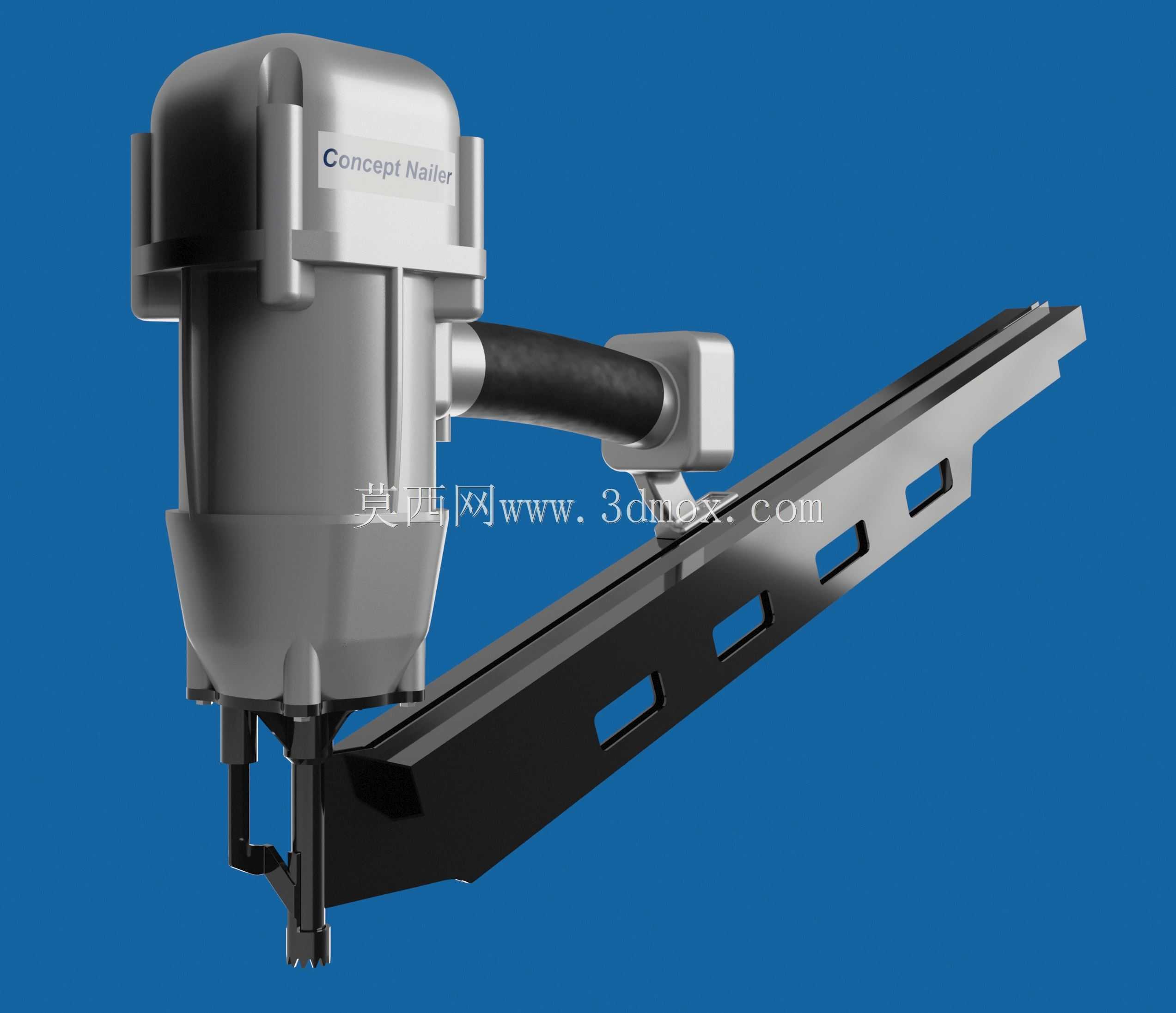

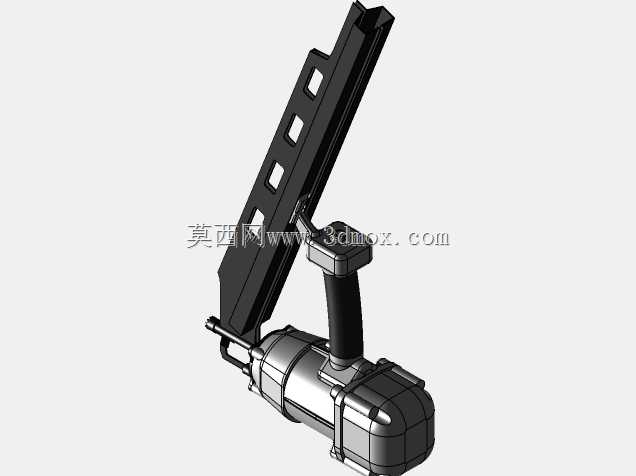

气动射钉紧固作业工具结构设计

这款射钉工具的结构设计，核心围绕现场紧固作业的高频使用场景展开，覆盖木作装修、轻钢龙骨安装、家具组装、包装封箱等多类作业工况，能替代传统手锤敲钉的低效操作，大幅降低连续作业的劳动强度。从功能实现逻辑来看，该工具采用气动驱动的核心结构，击发机构做了集成化布局，将动力腔、击针组件、导钉轨道整合在主机身内，握持手柄做了偏心角度调整，作业时手腕无需过度弯折，长时间握持操作的疲劳度更低。钉仓部分采用长条形斜向布局，和主机身的击发出口做了精准对位，送钉轨道的槽宽匹配常规排钉的尺寸公差，能避免卡钉、跳钉的常见故障，钉仓侧面的镂空槽既可以直观观察剩余钉量，也能减轻整体自重，减少作业时的手臂负载。设计过程中，对各部件的安装边界做了反复校核，主机身的动力腔外壳采用圆弧过渡造型，没有突出的尖锐棱角，避免作业时剐蹭施工面，手柄处的橡胶包覆层做了防滑纹理处理，沾附少量木屑、灰尘时也能保持足够握持摩擦力。击发嘴处做了可伸缩的安全触压结构，只有贴紧作业面时才能触发击发动作，从结构层面避免误操作带来的安全隐患，安全触压件的伸缩行程经过多轮调试，既不会因为行程过长导致贴紧时无法击发，也不会因为行程过短失去安全防护作用。导钉轨道的出口处做了微小的倒角处理，排钉送出时不会刮蹭轨道边缘，保证钉体垂直打入作业面，减少钉体弯折、打偏的概率。整机的重心落在握持手柄的靠前位置，举升操作时手腕不需要额外施加平衡力，针对高空仰装作业的场景，这种重心布局能明显降低操作难度。各连接部位的紧固件做了隐藏式设计，日常维护拆解时不需要额外的特殊工具，常规内六角扳手即可完成易损件的更换，击针作为高频损耗部件，其安装槽做了快拆结构设计，更换击针的时间能控制在一分钟以内，不需要拆解整个动力腔。钉仓的压钉簧采用恒定弹力设计，从满钉到最后一颗钉的送钉推力保持一致，不会因为钉量减少出现送钉力度不足的问题，适配长度范围覆盖常规装修作业常用的排钉规格，不需要频繁更换钉仓配件就能应对不同厚度基材的紧固需求。
