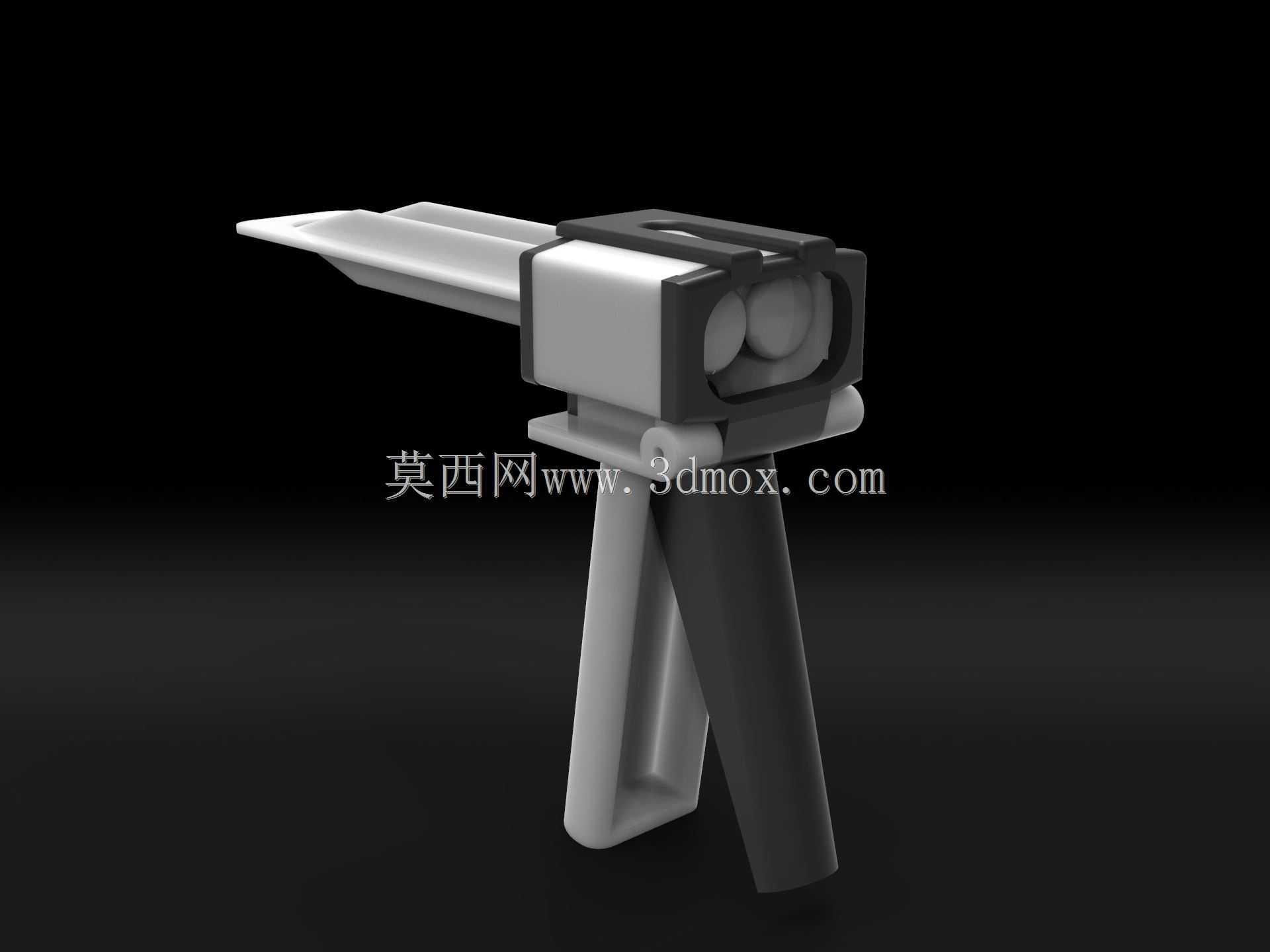

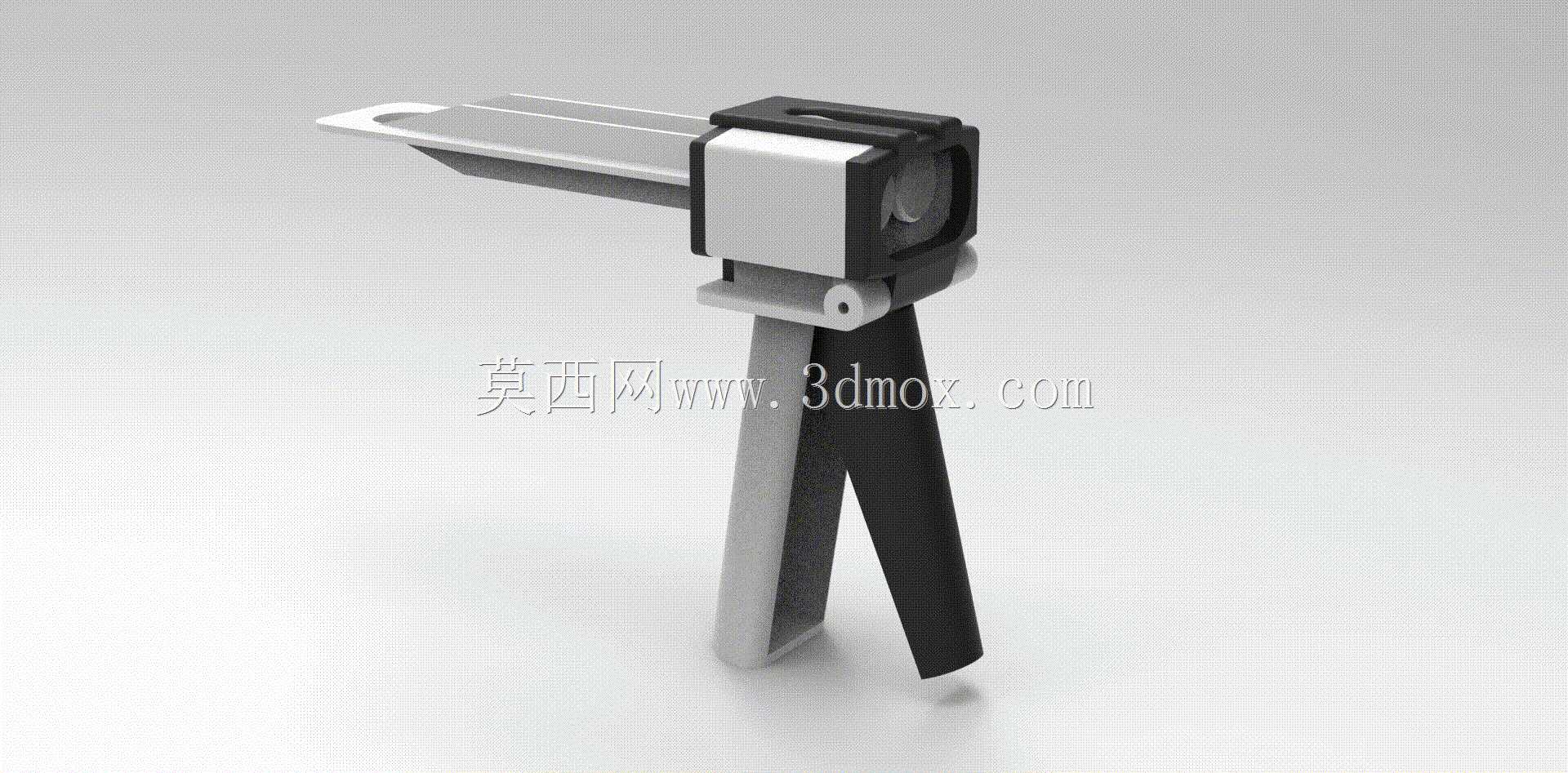

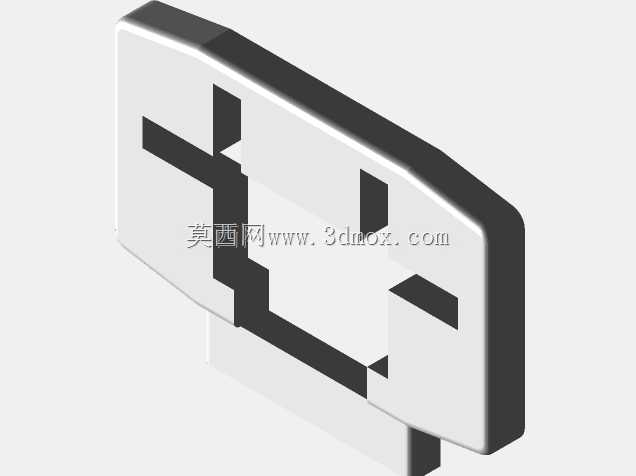

手持式环氧施胶喷枪结构设计

这款环氧施胶喷枪主要面向小批量粘接、构件修补、电子元器件灌封等场景的手动施胶作业，在复合材料手糊成型、五金件粘接固定、模型制作后处理等工况中，可实现环氧类粘合剂的定量可控挤出，避免手工涂胶带来的胶层厚度不均、胶液溢料浪费等问题。

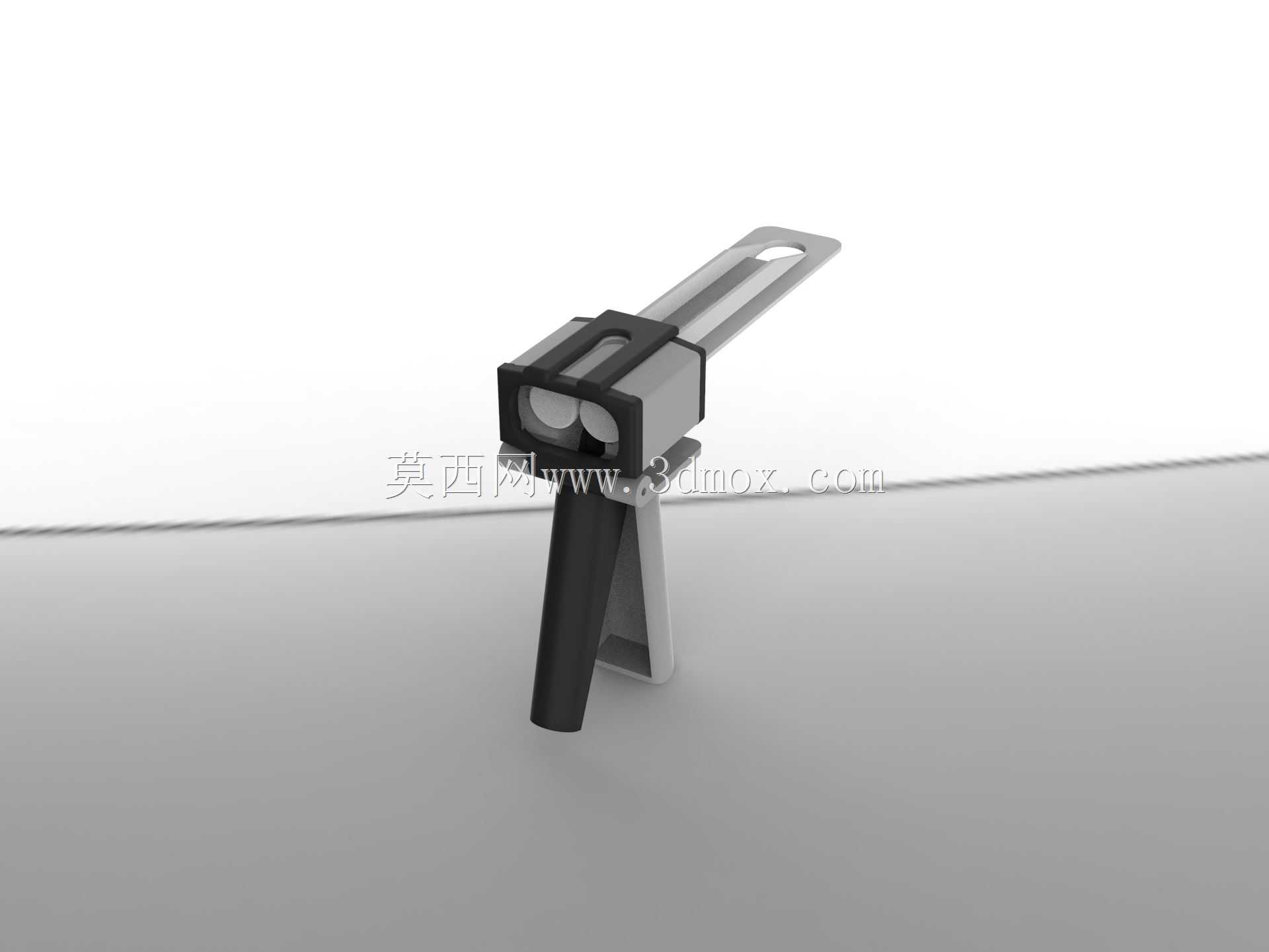

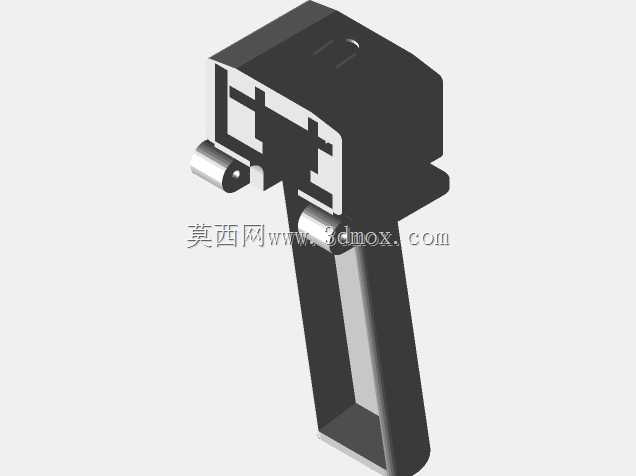

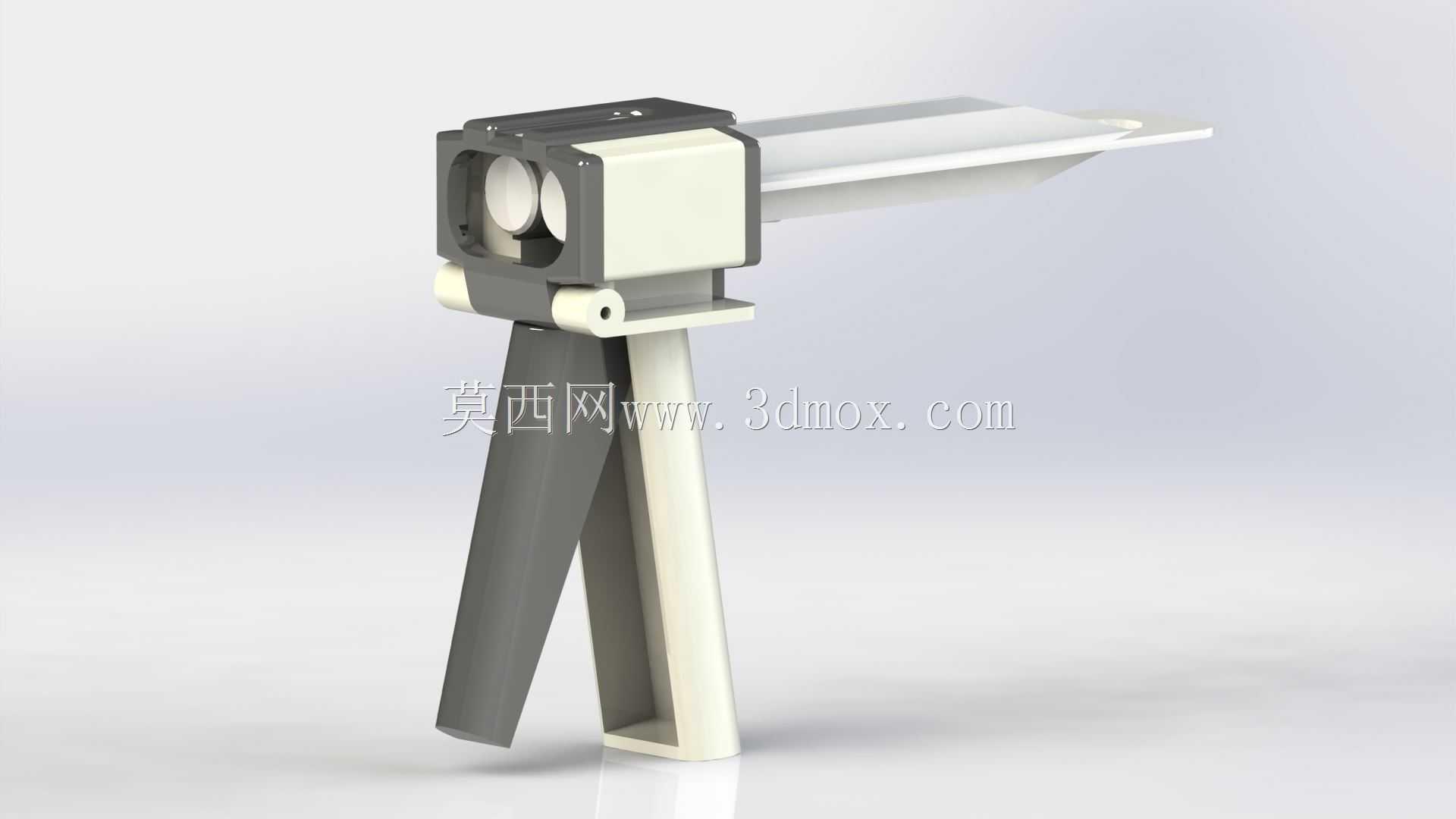

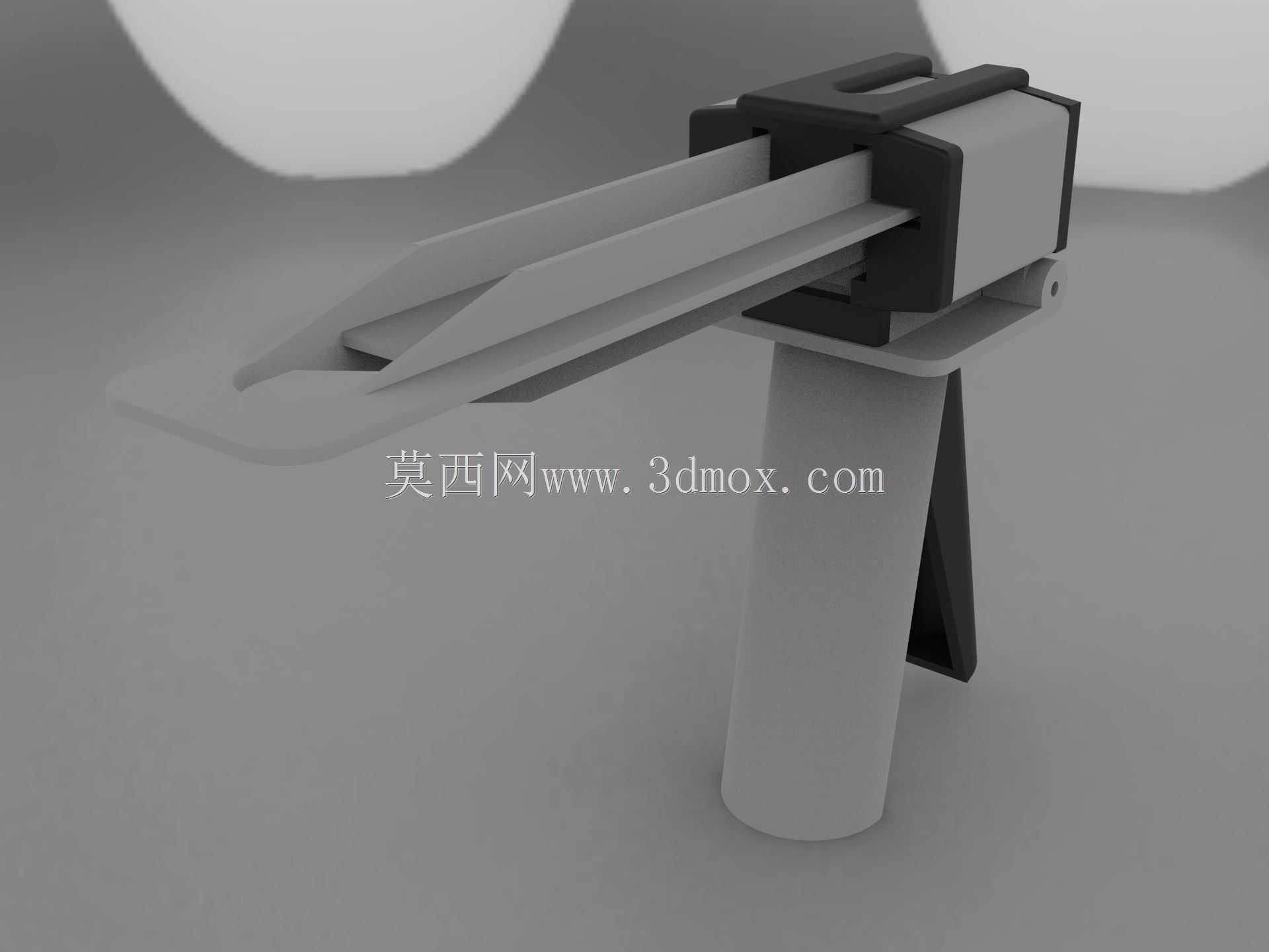

从功能结构来看，该喷枪采用钳式握持的施力结构，依靠手柄开合驱动内部柱塞完成胶液推送，整体结构无需外接气源或电源，完全依靠手动施力即可完成出胶动作，适配无供电条件的现场维修、户外施胶作业场景。设计阶段优先考虑了握持施力的力矩匹配，手柄的开合角度控制在人手舒适操作的15-30度区间，长时间重复施胶作业时可降低手部疲劳感；出胶端的扁平导向结构可在施胶时贴合工件表面，针对窄缝粘接、平面涂覆场景可直接完成胶液的初步刮平，减少后续刮胶工序的工作量。

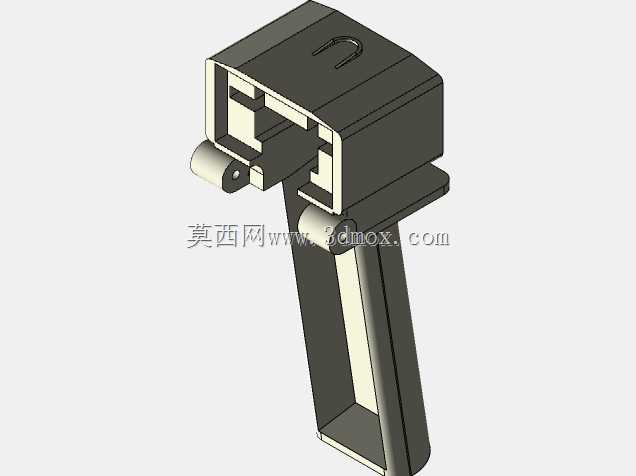

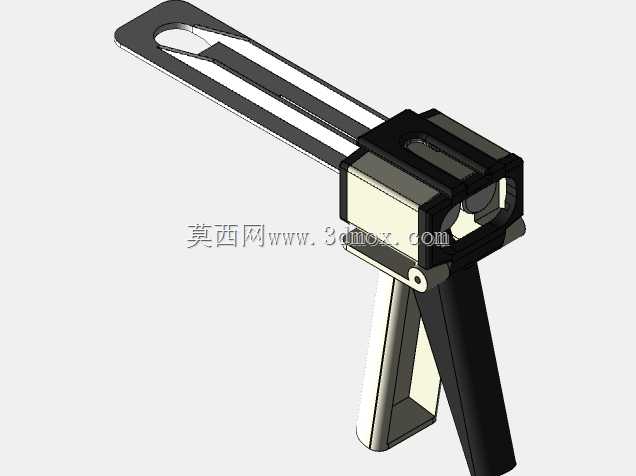

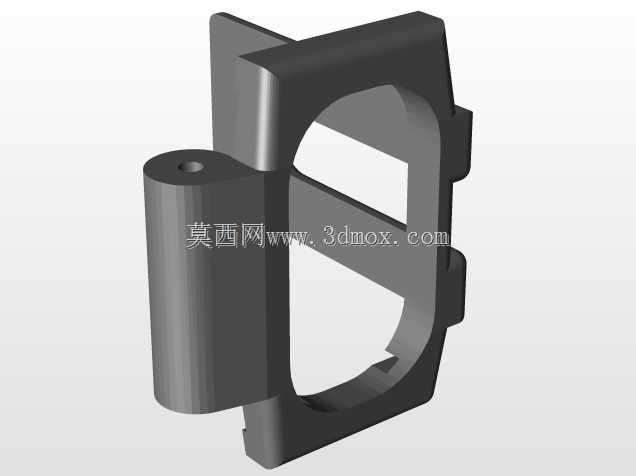

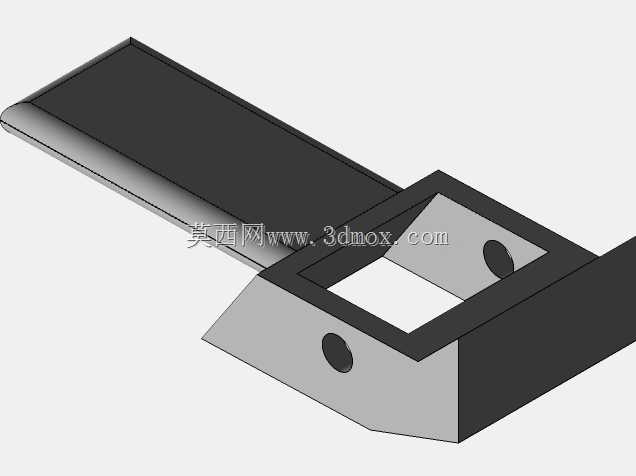

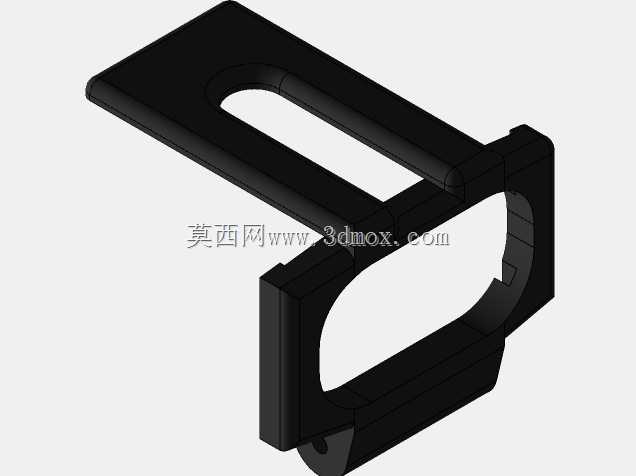

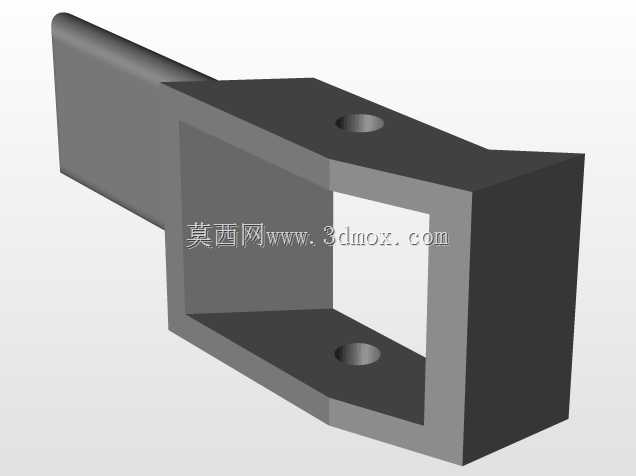

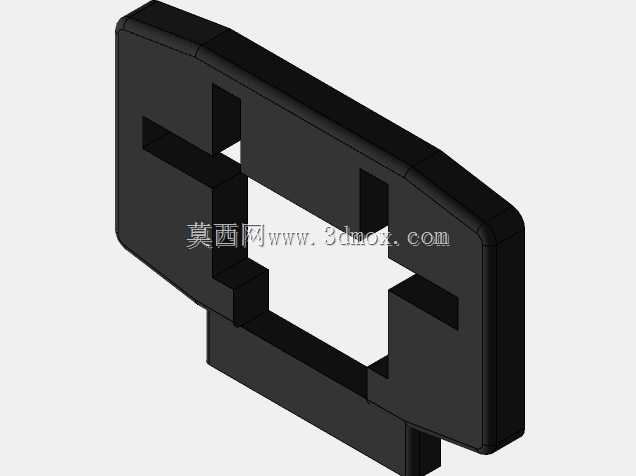

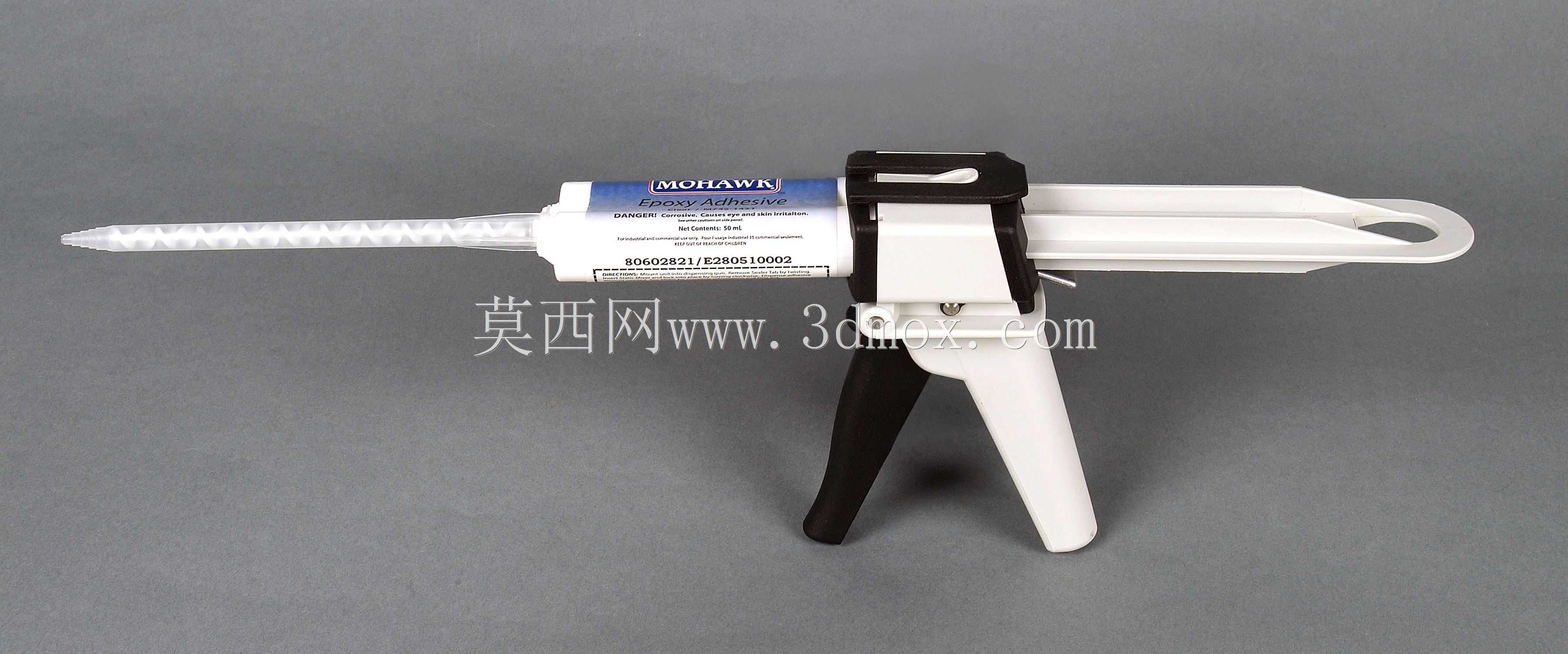

结构设计上，枪身主体采用分体式装配思路，胶液接触的腔体部分与施力手柄结构做了分隔设计，可避免胶液渗漏后污染铰接转动部位，铰接位置预留了标准销钉的安装孔位，配合复位弹簧即可完成手柄的自动回位，每次按压行程对应的出胶量可通过调整柱塞的限位结构进行微调，适配不同粘度环氧胶的施胶需求。外形尺寸方面，整体长度控制在180mm左右，握持部位的最大宽度为35mm，可适配常规30-50ml规格的环氧胶管安装，胶管安装位的卡扣结构做了通用化设计，无需额外定制连接件即可适配市售同规格的双组份环氧胶管，安装时仅需将胶管尾部对准柱塞推送端，前端卡入出胶导向槽即可完成固定，无需额外工具辅助。

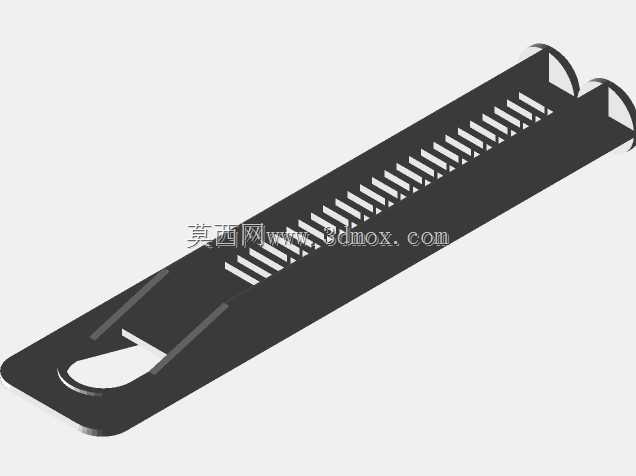

针对3D打印制作的适配性，结构上所有壁厚均控制在2.5mm以上，无小于1mm的薄壁特征，铰接孔的公差预留了0.2mm的打印收缩余量，打印完成后仅需简单去除支撑、打磨铰接部位即可完成装配，无需二次机加工。出胶口的位置做了防滴漏设计，手柄回位时柱塞会产生微小的回吸行程，可避免停止施胶后胶液持续滴落污染工件表面，针对高粘度环氧树脂的推送需求，柱塞与胶管内壁的配合间隙控制在0.1mm以内，既保证推送过程无卡滞，也可避免胶液从柱塞配合间隙渗漏。
