轮式青铜铁制前膛装填火炮结构

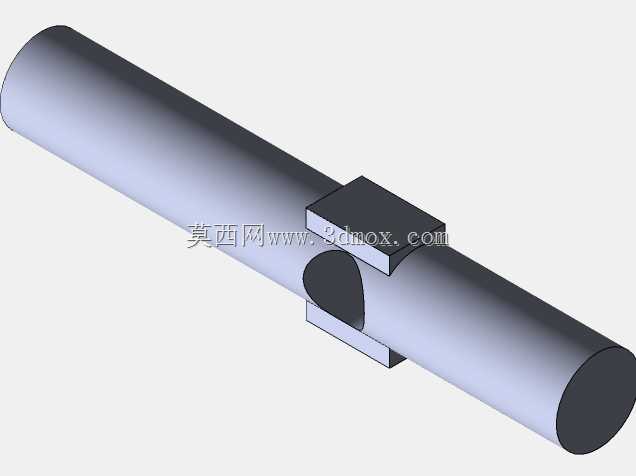

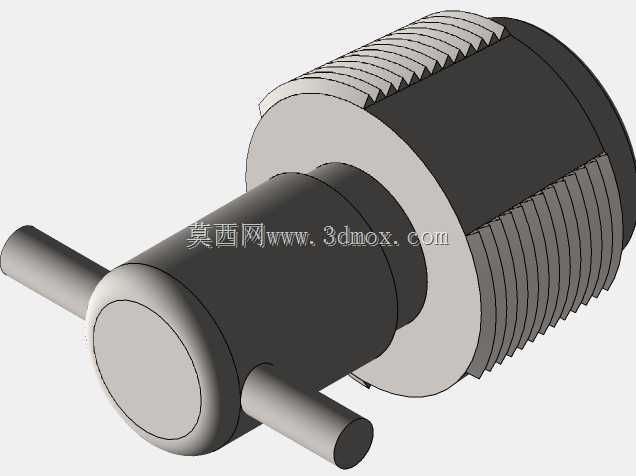

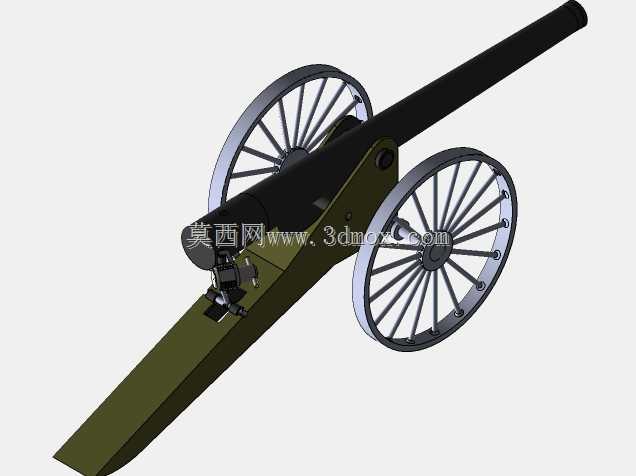

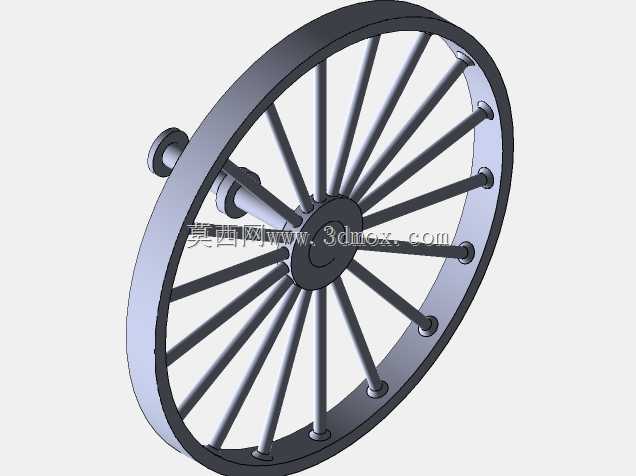

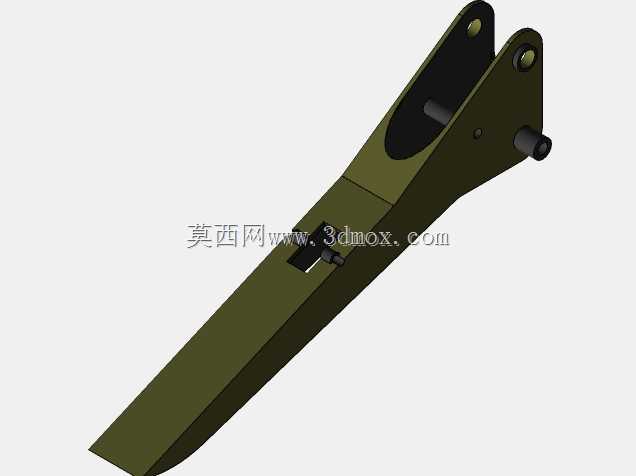

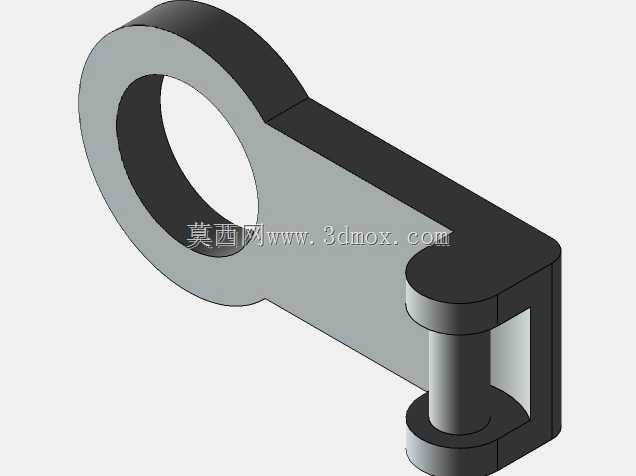

这款轮式前膛火炮的三维结构，核心围绕战场机动与实弹射击的实际需求搭建，炮身采用青铜与铁材复合设计，兼顾内膛抗烧蚀性能与外壁结构强度，适配黑火药发射的球形弹丸使用场景，常见于近代陆战阵地攻防、要塞守备以及野战部队伴随火力支援环节。从结构设计逻辑来看，双轮辐条式炮架并非单纯的行走部件，轮轴位置经过重心匹配计算，火炮整体重心落在轮轴稍靠前的位置，行军状态下可由人员或畜力牵引快速转移，射击状态时炮架尾部落地形成三点支撑，抵消发射时的后坐冲量，无需额外构筑复杂驻锄工事即可快速完成射击准备。炮身与炮架的连接采用可俯仰的枢轴结构，预留了足够的角度调节余量，可根据目标距离调整射角，炮身尾部的发火机构位置做了操作空间预留，方便装填手完成装药、填弹、点火的整套操作流程，炮架的斜向支撑梁采用变截面结构，在保证结构刚度的前提下尽可能降低自重，避免全重过大影响机动性能。从安装边界来看，轮距设计适配当时的常规道路通行宽度，炮身俯仰时不会与炮架轮辐发生运动干涉，炮架尾部的支撑面做了加宽处理，在松软土质阵地射击时可减少下沉量，保证射击精度稳定。建模过程中还原了炮管内壁的光滑直膛结构、轮辐的等角度分布特征、炮架各铰接点的装配间隙，所有运动部件的配合公差参考同时期同类型火炮的实物测绘参数，既可以作为近代武器装备结构研究的参考模型，也能用于历史场景复原、军事科普展示的三维素材搭建，结构拆分逻辑清晰，可直接用于拆解演示各部件的装配关系与功能作用。
