M203榴弹发射器筒体护罩结构设计

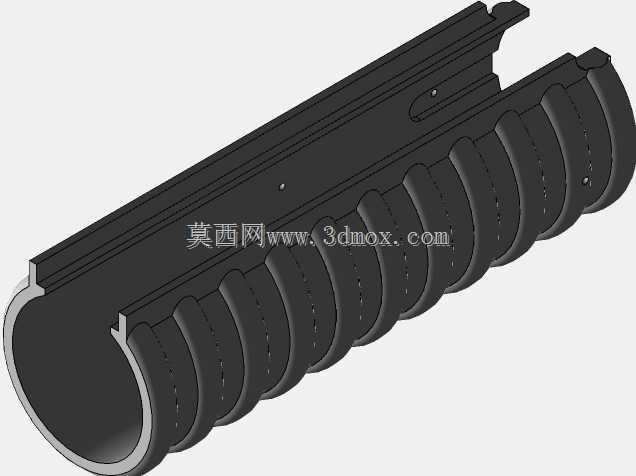

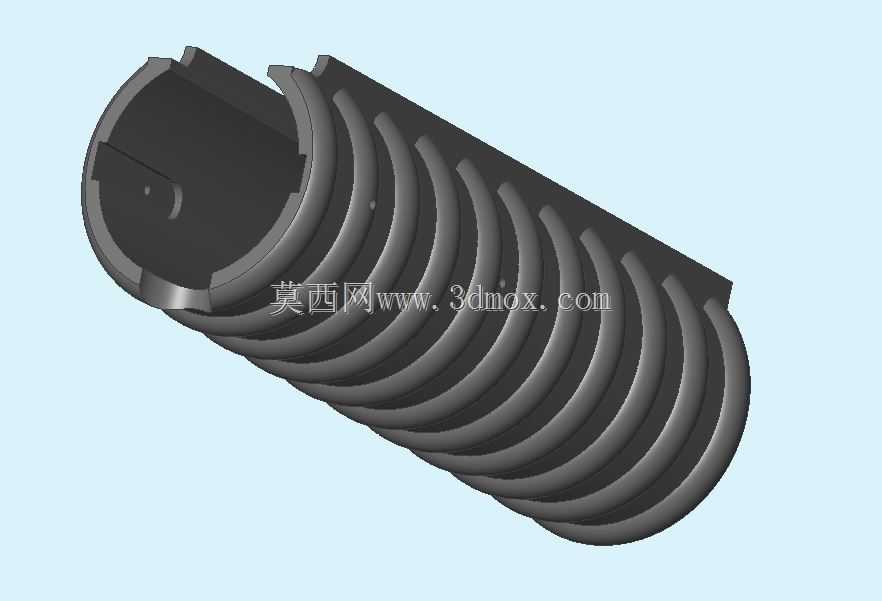

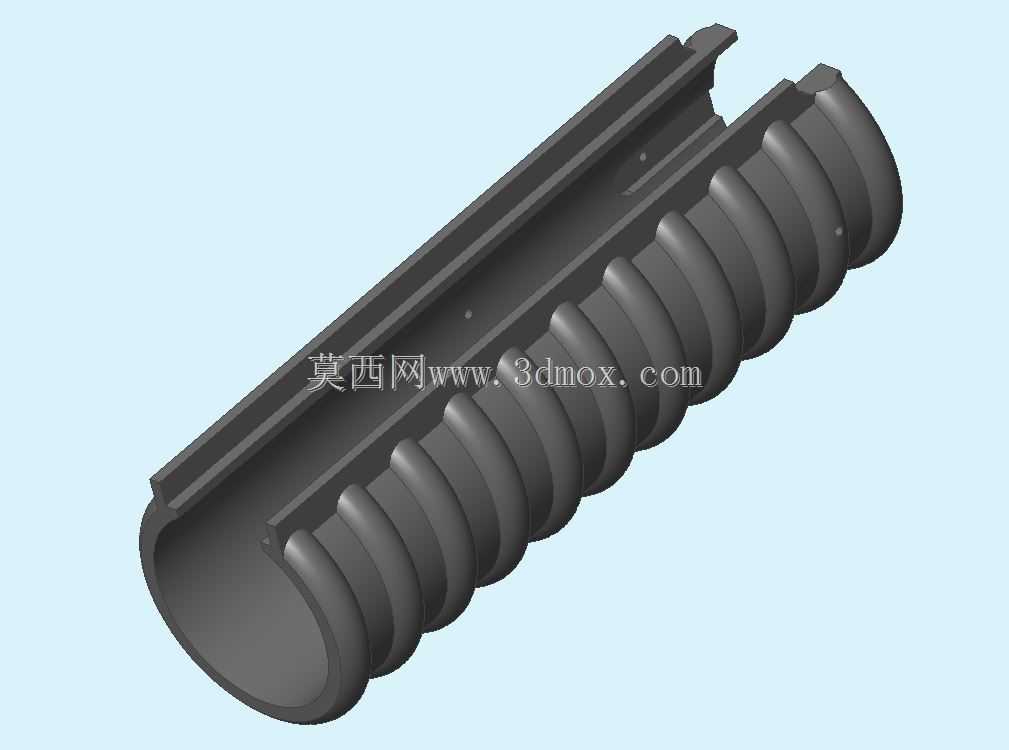

该护罩作为M203型40毫米榴弹发射器的配套筒体防护构件，主要装配在发射器筒体外侧，承担握持隔热、结构防护、操作限位的多重作用，在轻武器装备的实际使用场景中，这类护罩直接影响射手的操作稳定性与连续射击的使用安全性。从结构设计逻辑来看，护罩整体采用半包络式筒体适配结构，内侧曲面完全贴合发射器筒体的外圆柱轮廓，外侧设置连续的环形防滑肋条，肋条的凸起高度、间距均按照成年男性手掌握持的人机工程参数设定，既可以避免戴战术手套操作时出现打滑，也能在连续发射后阻隔筒体传导的热量，防止射手握持部位被烫伤。护罩一侧设置轴向延伸的定位凸台，凸台上预留的装配孔位与筒体上的固定点位完全匹配，安装时可直接沿筒体轴向滑入到位，通过侧面的紧固件完成锁紧，不需要额外调整适配间隙，装配公差控制在0.1mm以内，保证射击过程中护罩不会出现窜动、移位的问题。从安装边界来看，护罩整体长度覆盖发射器筒体的握持操作区段，两端的限位台阶刚好卡在筒体的定位环位置，不会超出筒体前后端的装配边界，不会干涉榴弹的装填动作，也不会影响发射器与步枪本体的连接结构。设计过程中充分考虑了实际使用的工况需求，护罩的壁厚从内侧贴合面到外侧肋条根部做了渐变处理，在保证结构强度的前提下尽可能控制整体重量，避免额外增加发射器的前端配重影响射击指向性。外侧的环形肋条除了防滑隔热的作用，同时也作为结构加强筋存在，提升护罩整体的抗冲击性能，在携行过程中发生磕碰、剐蹭时，肋条可以优先承受外力冲击，避免护罩主体出现开裂、变形。护罩的开口侧边缘做了圆弧倒角处理，没有尖锐棱角，既可以避免装配时划伤操作人员，也能防止携行时勾挂战术装具。在实际作战使用场景中，该护罩是射手操作发射器时的主要握持部位，其结构形态直接决定了据枪的稳定性，连续射击时，榴弹发射产生的热量会快速传导到筒体表面，护罩与筒体之间预留的微小间隙可以形成空气隔热层，配合肋条之间的空气流通槽，能够快速散除部分热量，延长射手可连续握持操作的时间。设计时也充分考虑了不同使用环境的适配性，整体结构没有易积尘、积水的死角，在雨林、沙漠等复杂环境下使用后，只需要简单擦拭即可完成维护，不会因为泥沙进入配合间隙导致拆装困难。
