电动铁板卷板机三维结构设计

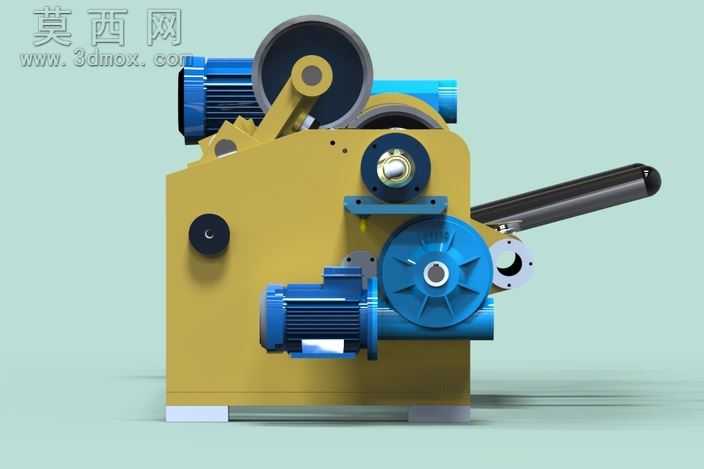

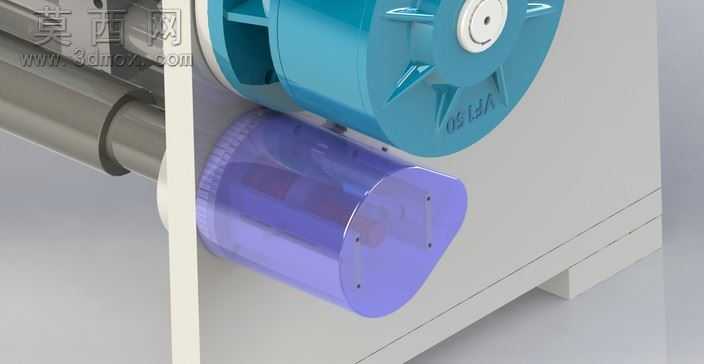

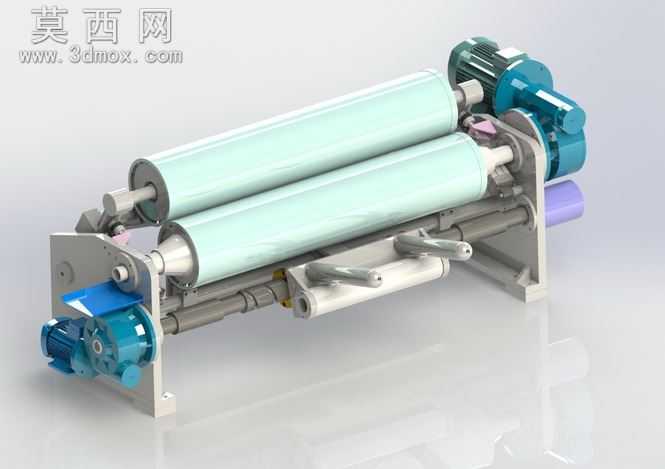

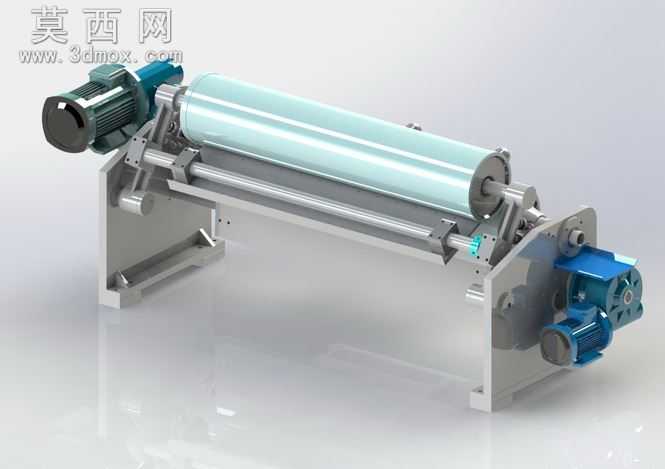

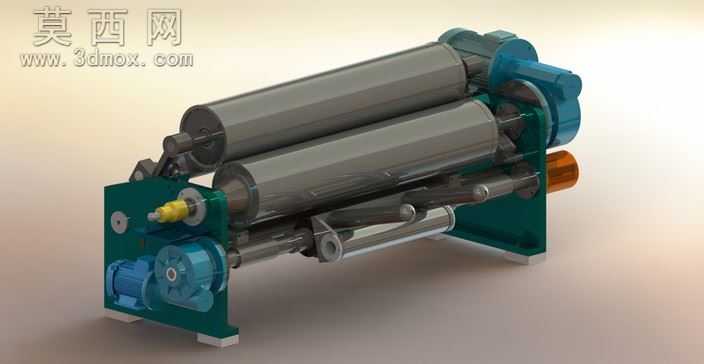

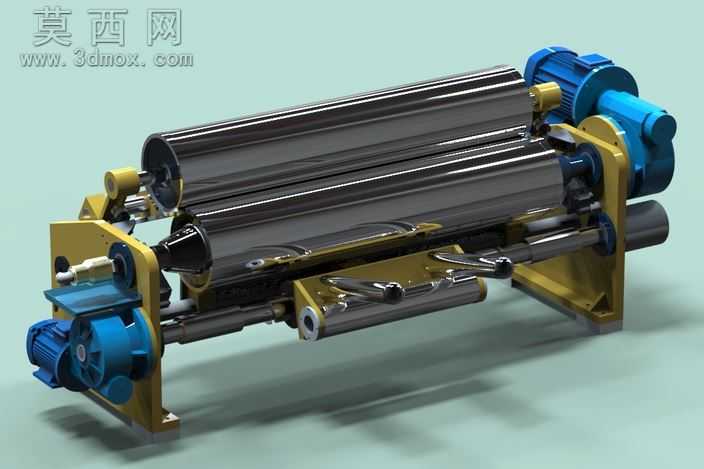

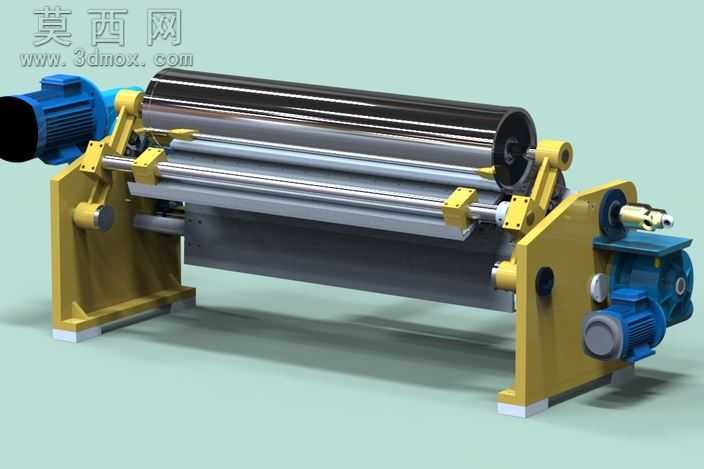

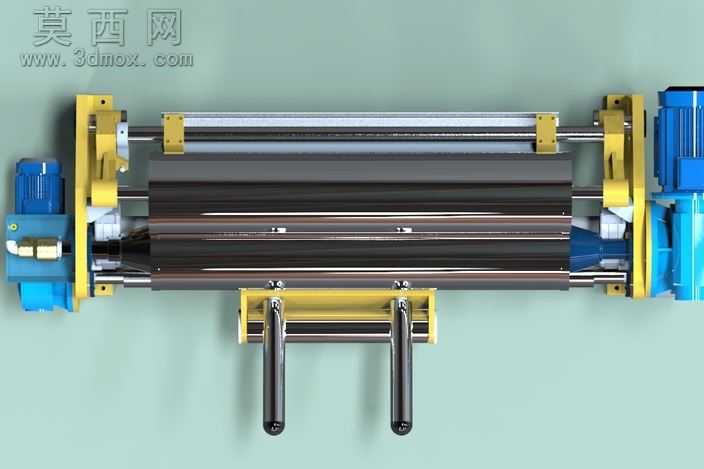

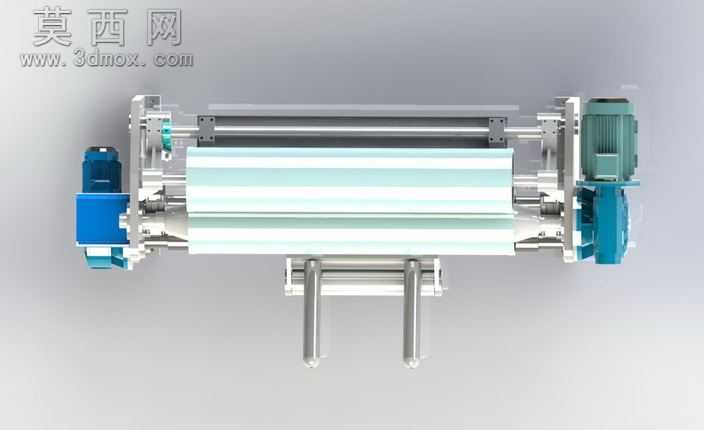

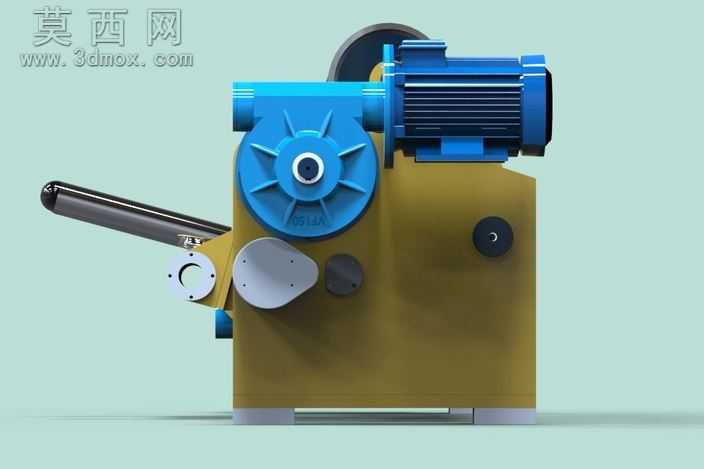

本模型为电动驱动式铁板卷圆卷板设备，整体采用SolidWorks完成全参数化三维建模，所有零部件均按照实际机械加工装配公差完成配合约束，无干涉错位问题，可直接导出工程图用于生产参考。模型渲染阶段针对不同部件赋予了对应真实材质：机架与支撑墙板采用铸钢材质，表面做哑光黄漆喷涂效果，还原工业设备常用涂装质感；工作辊筒采用抛光镀铬钢材材质，呈现高反光金属镜面效果，精准还原冷轧辊的表面工艺特征；驱动端的减速电机与传动部件做了蓝漆涂装与金属端盖的材质区分，传动轴承、调节丝杠等小部件均赋予了对应金属材质，整体渲染光影柔和，结构层次清晰，可直观呈现设备的装配关系与外观特征。结构设计上，设备采用三辊对称式卷板结构，两根下工作辊为固定安装，上辊可通过两侧的调节机构完成垂直方向的升降调整，以此适配不同厚度铁板的卷制曲率需求；驱动端采用电机搭配齿轮减速机构传递扭矩，带动工作辊同步转动，实现板材的连续辊压卷制成型；设备两侧墙板为整体式焊接支撑结构，保证辊系工作时的刚性，减少卷制过程中的形变偏差；同时设备配备了多组辅助导向辊，用于板材进料时的定位导向，避免卷制过程中板材出现跑偏错位问题。设计过程中充分考虑了设备的实际使用场景，针对3mm以内普通碳钢板的卷圆作业做了参数适配，辊筒直径、辊间距、驱动扭矩均按照常规钣金加工的卷板载荷做了匹配计算，所有传动部件均预留了润滑与维护空间，装配逻辑完全符合实际卷板机的生产制造工艺，可作为小型钣金加工设备设计、卷板机结构改进的三维参考模型，也可用于相关机械专业的教学演示案例，帮助理解辊压成型设备的工作原理与结构组成。
