多叶式电机散热风扇结构三维设计

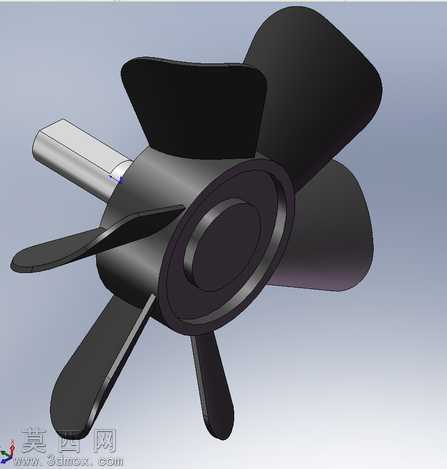

本作品为电机配套散热风扇的三维参数化模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以电机输出轴的配合尺寸为基准，绘制中心轴套的截面草图，通过拉伸凸台命令生成轴套基体，在轴套表面设计与电机轴匹配的扁位定位结构，保证装配时的周向防转效果，同时在轴套端面设计环形限位凸台，确保扇叶安装后不会发生轴向窜动。扇叶部分采用曲面建模思路完成，先根据电机散热所需的风量、风压参数，绘制单支扇叶的翼型截面引导线，通过放样曲面命令生成单叶的基础曲面，再对曲面边缘做圆角过渡处理，消除曲面拼接处的棱角，避免应力集中问题；之后通过圆周阵列命令，按照等夹角排布多支扇叶，阵列过程中同步校验每支扇叶与轴套的连接过渡面，保证所有连接位置平滑衔接，无曲面破面、特征重叠等建模缺陷。材质渲染阶段，为模型赋予哑光黑色硬质工程塑料材质，模拟实际产品采用的玻纤增强PP材质质感，调整材质的粗糙度、反光度参数，还原塑料件表面的细微磨砂效果，中心轴套部分赋予略带金属质感的深灰材质，区分轴套与扇叶的材质差异，渲染背景采用浅灰渐变背景，突出风扇模型的整体轮廓与结构细节。结构设计上，扇叶采用大小叶组合的排布方式，大尺寸扇叶负责主风道的气流推送，小尺寸辅助扇叶打散叶尖涡流，降低风扇运转时的风阻与气动噪音，扇叶与轴套的连接位置做加厚处理，提升结构强度，避免高速旋转时扇叶根部发生断裂，中心轴套的内孔尺寸严格匹配常用家用电机的输出轴直径，保证模型可直接用于装配校验、工程图导出与后续的结构仿真分析。建模过程中所有特征均保留完整参数，可根据不同功率电机的散热需求，快速调整扇叶数量、角度、直径以及轴套的配合尺寸，适配不同规格的电机散热场景。
