工业长杆式燃烧喷枪结构设计

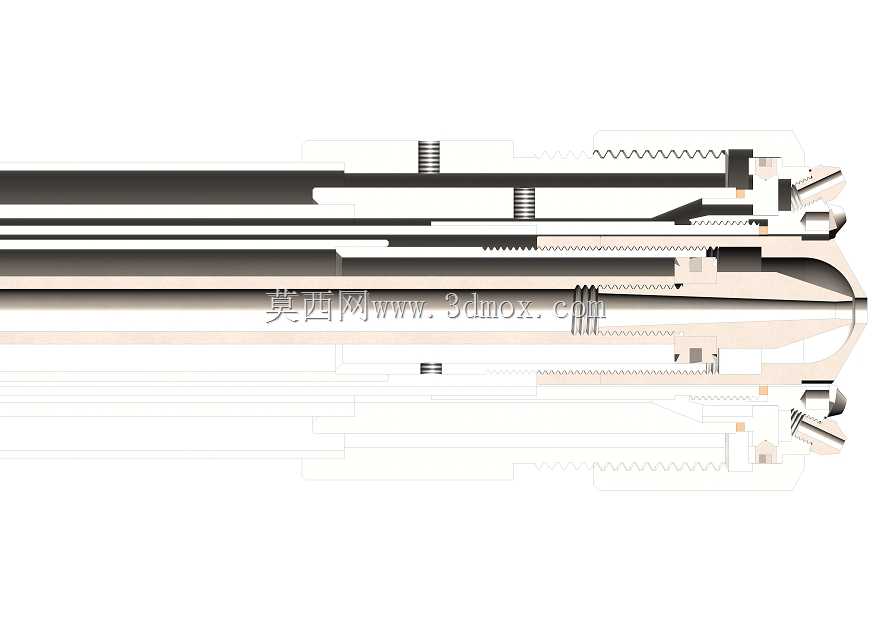

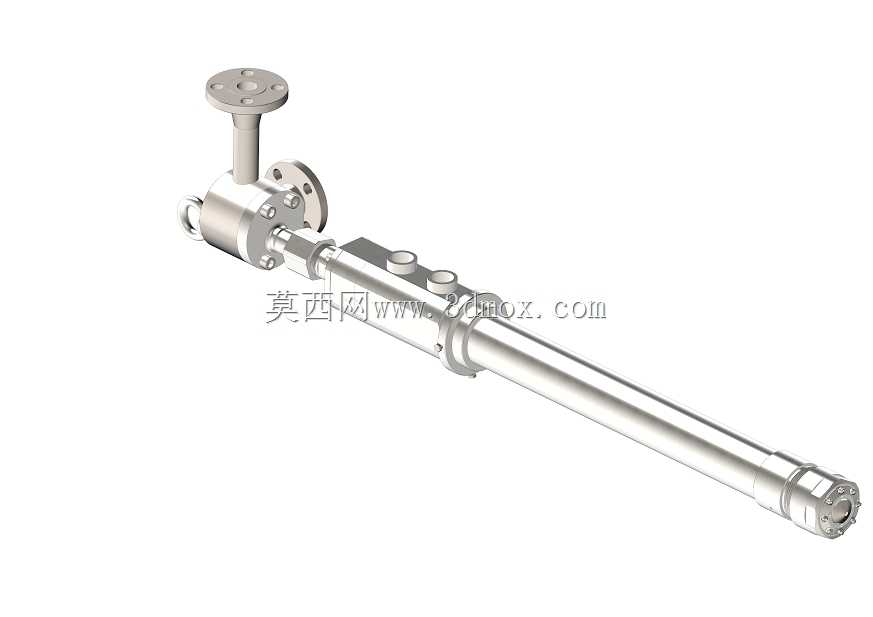

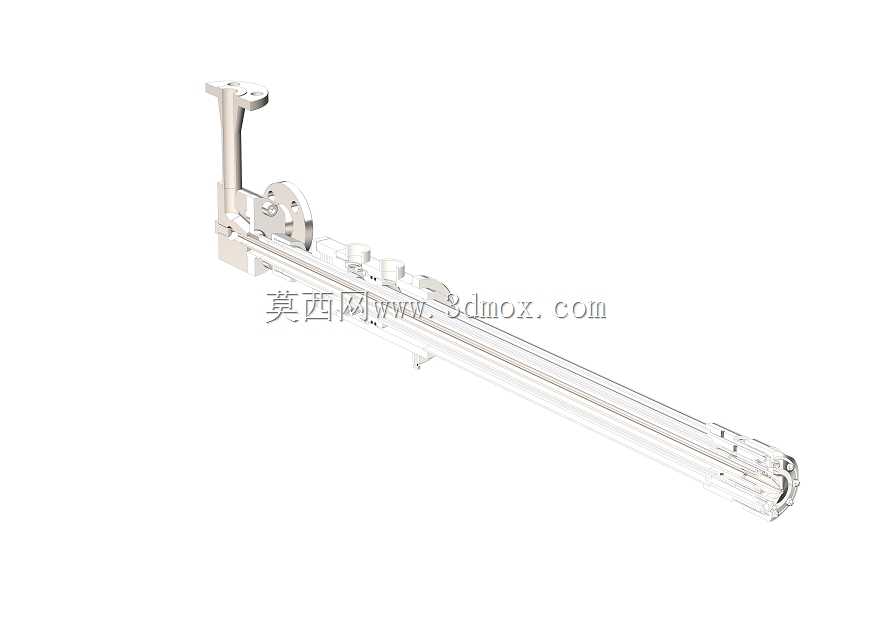

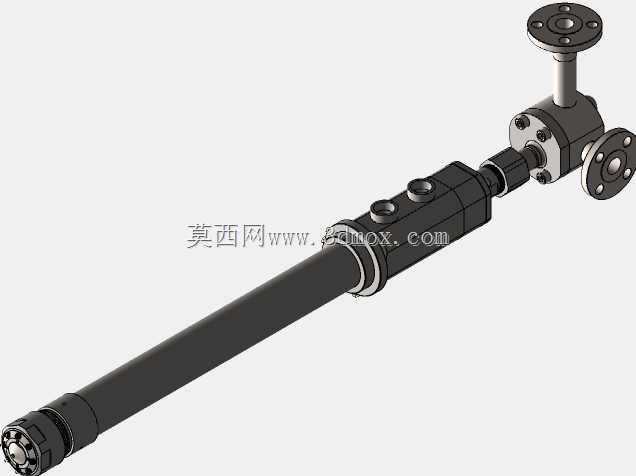

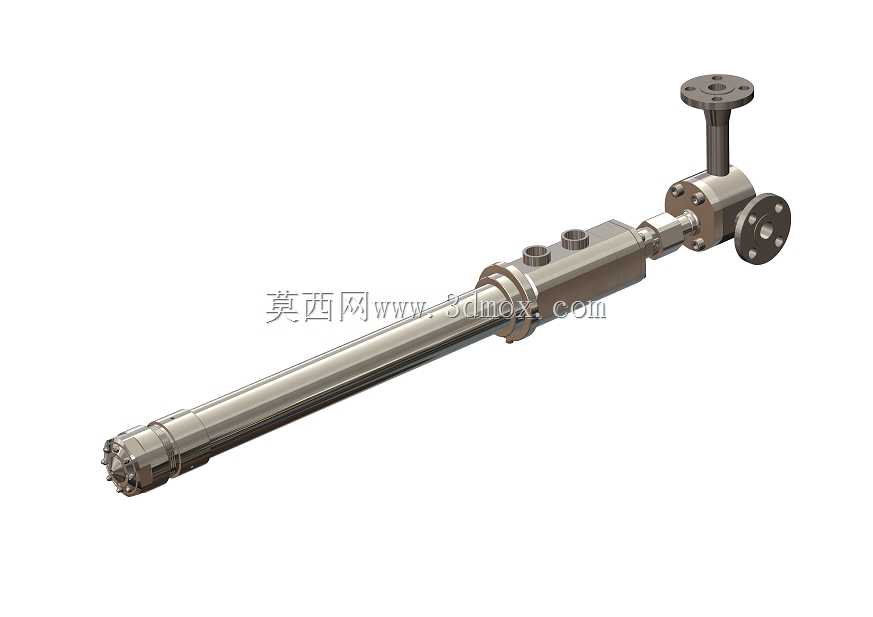

这款长杆式燃烧喷枪主要应用于各类工业加热场景，涵盖冶金热处理炉、化工反应加热装置、涂装烘干线、工业锅炉点火及助燃环节，也可适配垃圾焚烧炉、生物质燃烧设备的补燃工位，核心作用是将燃料与助燃介质按预设比例充分混合后，稳定喷射至燃烧区域完成可控燃烧，为工艺环节提供持续可调的热能输出。从结构设计逻辑来看，长杆主体采用分段式同轴布局，前端为混合喷嘴组件，中段为燃料与助燃介质的独立输送腔道，后端设置多组法兰接口，分别对应燃料入口、助燃空气入口以及安装固定位，这种布局能让枪体穿过炉壁伸入炉膛内部时，后端的管路连接与调节结构完全处于炉外低温区域，避免高温烘烤损坏密封件与连接结构。设计过程中优先考虑了介质混合的均匀性，腔道内部设置了多级导流结构，燃料从侧部接口进入后沿轴向输送，助燃介质通过另一路接口进入环隙流道，在靠近喷嘴的位置完成预混，既保证燃烧充分度，减少不完全燃烧产生的积碳与有害排放，也能通过调节两路介质的压力与流量，灵活调整火焰长度、覆盖范围与燃烧功率，适配不同炉膛尺寸与加热工艺的需求。安装边界方面，枪体总长根据常规工业炉壁厚度设计，伸入炉膛的杆段外径统一，方便现场根据实际炉墙厚度调整插入深度，后端的法兰采用标准法兰连接尺寸，可直接与炉壁预设的安装座配对固定，侧部与顶部的接口法兰也匹配通用工业管路的连接标准，无需额外定制转接件即可完成管路对接。枪体表面的密封结构采用耐温耐压设计，杆段外壁可耐受炉膛内的高温辐射，接口位置的密封件适配常规工业燃料与助燃介质的腐蚀特性，长期运行下不会出现介质泄漏问题。喷嘴端部采用多孔喷射布局，能让混合后的介质呈多股射流喷出，火焰形态稳定不易脱火，即使在炉膛内存在一定气流扰动的工况下，也能保持稳定燃烧，避免熄火风险。整体结构没有冗余的外置部件，所有功能结构均集成在枪体本体上，后期维护时仅需将枪体从安装座抽出，即可检查喷嘴磨损情况与腔道积碳状况，拆装维护的操作门槛较低，适配工业现场快速检修的作业需求。
