万向传动用叉型十字连接接头结构

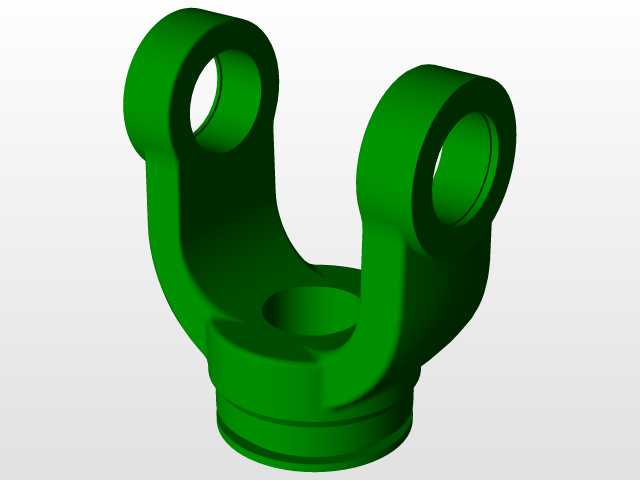

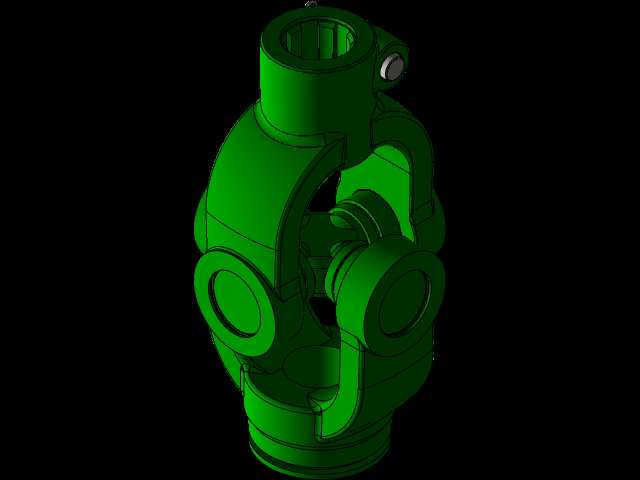

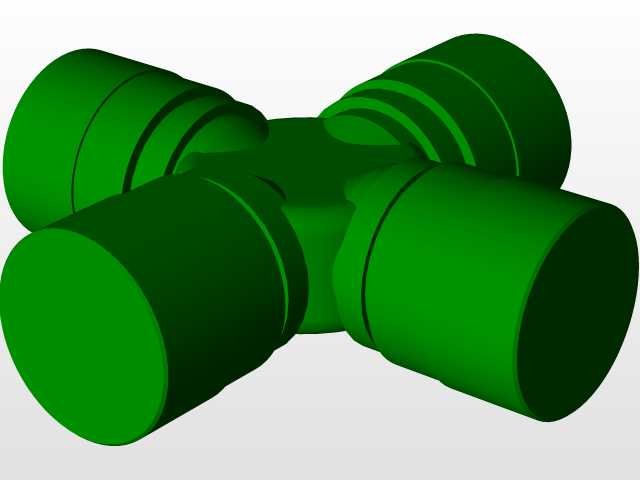

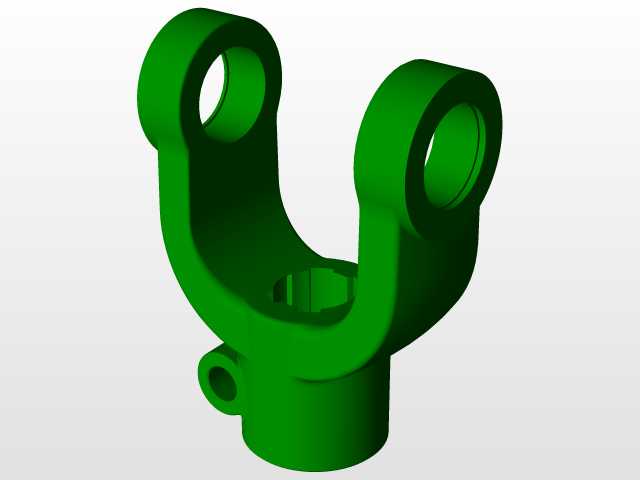

　　避免长期交变载荷下出现耳座涨开、孔位变形的问题。两个耳座之间的开档尺寸经过匹配计算，刚好容纳十字轴的对应轴颈，开档侧面与十字轴端面预留了合理的轴向间隙，既不会因为间隙过大导致传动冲击，也不会因为间隙过小在热胀状态下出现转动卡滞。接头底部的带环槽圆柱段是与配套轴管的连接位，环槽结构用于安装定位卡簧或者焊接定位，圆柱段的外径与配套轴管的内径采用过渡配合公差，装配时可通过压装或者焊接实现与轴管的刚性连接，圆柱段的长度经过优化，保证连接后的结合强度能够满足最大传递扭矩的要求，避免连接处出现扭转变形、松脱的问题。从实际使用的工况适配性来看，该接头的整体外形做了圆滑过渡处理，所有棱边位置都设计了铸造或者机加工的圆角，避免应力集中在棱角位置，该十字连接接头是万向传动机构中的核心受力连接件，主要应用在需要补偿两轴间角度偏移、轴向窜动的动力传递场景中，常见于工业传动系统、农用机械行走机构、轻型输送设备的动力输出端、小型工程机械的操纵联动机构等位置，承担着变角度动力传递的核心作用，能够在主动轴与从动轴不同轴线、存在动态夹角变化的工况下，稳定传递扭矩，避免传动卡滞、应力集中导致的部件断裂问题。从结构设计来看，该接头采用典型的叉型耳座配合底部连接柱的结构形式，两个对称分布的带孔耳座是与十字轴配合的核心安装位，耳座内孔的同轴度、圆柱度公差直接决定十字轴的转动灵活性，设计时耳座内孔预留了轴承衬套的安装余量，孔壁厚度经过受力核算，能够承受额定扭矩下的径向挤压力，

　　在承受交变冲击载荷时，圆角结构能够分散应力流，降低部件疲劳断裂的风险。耳座的外侧轮廓采用圆弧曲面设计，在十字轴摆动到最大角度时，不会与相邻的传动部件发生运动干涉，最大允许的两轴夹角能够达到常规万向节的标准要求，适配大多数中小扭矩传动场景的角度补偿需求。在安装边界方面，该接头的最大外轮廓尺寸适配常规小型万向传动轴的安装空间，两个耳座的外圆直径、底部圆柱段的外径、整体高度尺寸都经过标准化匹配，能够直接替换同规格的通用十字接头，不需要对周边配套部件做额外的结构修改。耳座内孔的孔径采用行业通用的十字轴配套尺寸，可直接适配标准规格的十字轴组件、滚针轴承以及密封件，降低备件采购与维护的成本。设计过程中针对受力薄弱位置做了结构强化，

　　耳座与底部圆柱段的连接位置做了加厚过渡处理，该位置是整个接头受力最复杂的区域，既要传递扭矩带来的剪切力，也要承受角度变化带来的弯曲应力，加厚的过渡结构能够有效提升该位置的结构强度，避免长期使用后在过渡位置出现裂纹。接头的整体重量经过优化，在保证结构强度满足额定载荷要求的前提下，尽可能去除非受力区域的多余材料，降低传动系统的旋转惯量，减少动力传递过程中的惯量损耗，提升传动响应速度。从加工工艺适配性来看，该结构既适合采用模锻成型后做少量机加工的工艺路线，适合批量生产降低成本，也适合采用棒料直接数控加工的方式做小批量定制，结构上没有复杂的异形曲面、深腔或者特殊加工要求，常规的铣削、钻削、镗削设备即可完成全部加工工序，不需要特殊的工装夹具。

　　在实际装配过程中，两个耳座内孔的同轴度是加工过程中的核心管控要点，加工时需要采用一次装夹完成两个内孔的镗削加工，避免二次装夹带来的同轴度误差，导致十字轴装配后转动阻力过大、磨损加快的问题。内孔的表面粗糙度需要满足轴承安装的要求，过于粗糙的表面会加速轴承衬套的磨损，过于光滑的表面则不利于润滑脂的附着，因此表面粗糙度参数设置在合理区间，兼顾耐磨性能与润滑脂留存能力。底部圆柱段与轴管连接的位置，若采用焊接工艺，环槽结构能够容纳部分焊料，提升焊接连接的强度，同时避免焊料溢出到配合面影响装配精度；若采用卡簧定位的连接方式，环槽的尺寸与标准卡簧的尺寸匹配，卡簧装配后能够限制接头与轴管之间的轴向窜动，保证传动过程中轴向位置的稳定性。该接头在日常使用中，配合十字轴的润滑结构，能够在长期免维护的工况下稳定工作，耳座内孔的外端预留了密封件的安装位置，可加装防尘密封圈，避免外界的粉尘、泥水进入轴承配合位置，延长部件的使用寿命，适合在户外、多粉尘的工况环境下使用。
