商用承压式热水发生装置结构设计

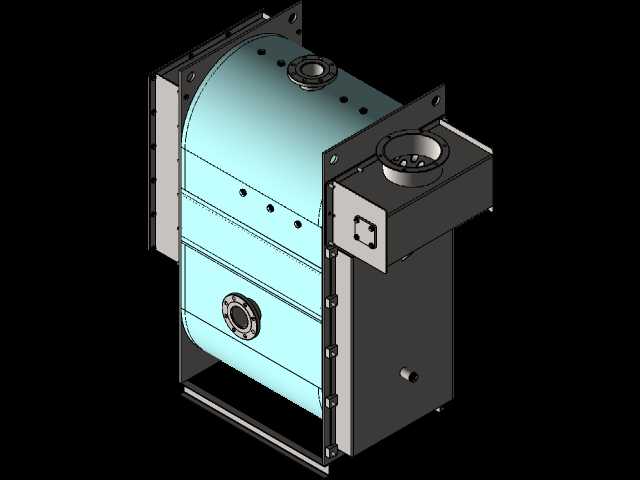

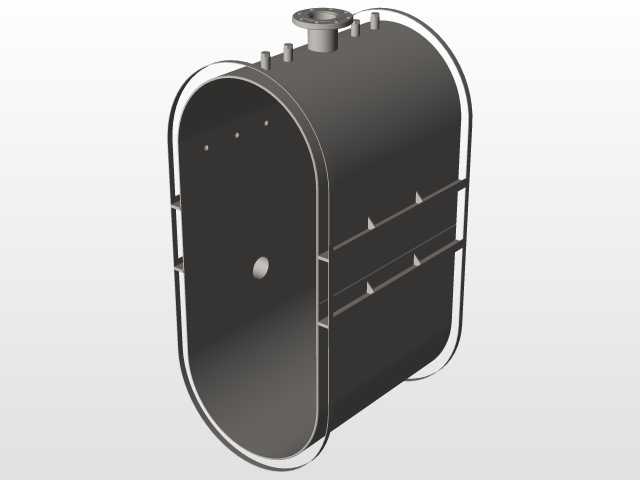

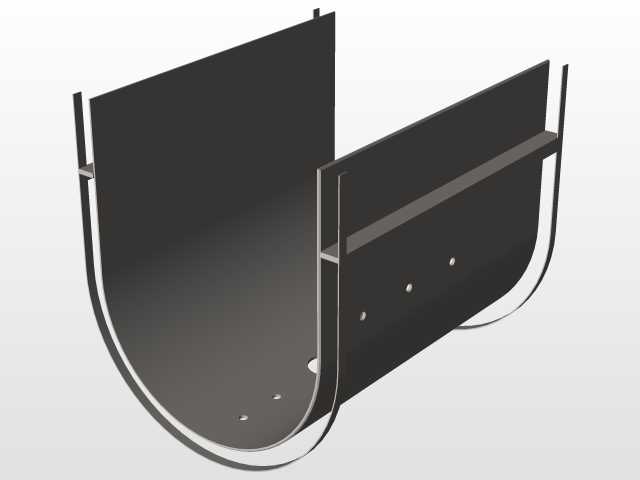

　　在商用集中供热、小型工业制程恒温供水、商用暖通配套场景中，这类集成式热水发生装置是核心换热载体，区别于民用即热式热水器，该结构针对长时间连续运行、稳定承压输出的工况做了针对性结构优化。从结构布局来看，主体采用卧式圆柱形承压腔体作为储水换热核心，圆柱段采用等径卷焊结构，两端采用平端盖配合螺栓紧固的密封形式，端盖与筒体之间预留密封槽安装耐温密封垫，可承受常规供热工况下的0.6-1.0MPa工作压力，相比立式结构，卧式布局的重心更低，安装时对楼面承重的要求更友好，同时降低了设备整体高度，适配多数商用机房、设备夹层的安装高度限制。

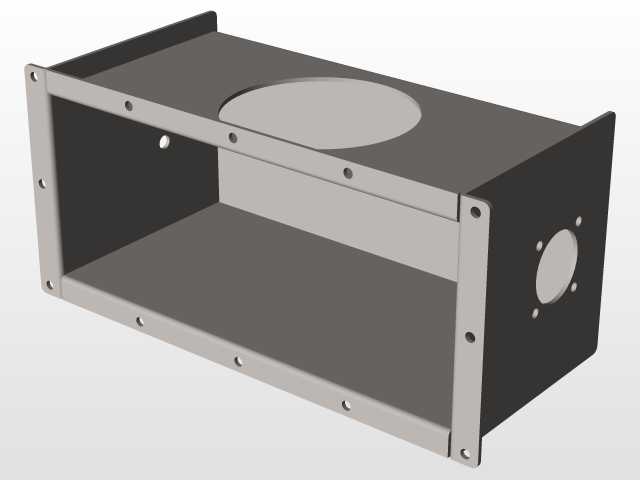

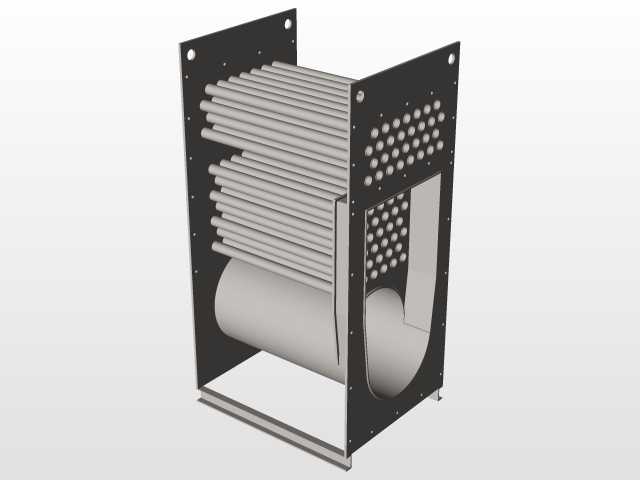

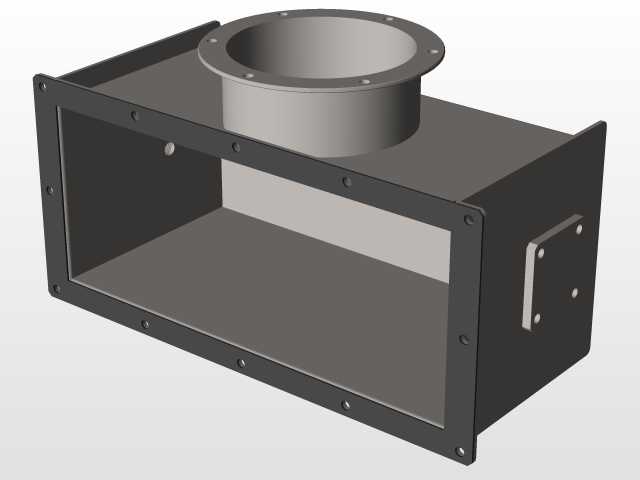

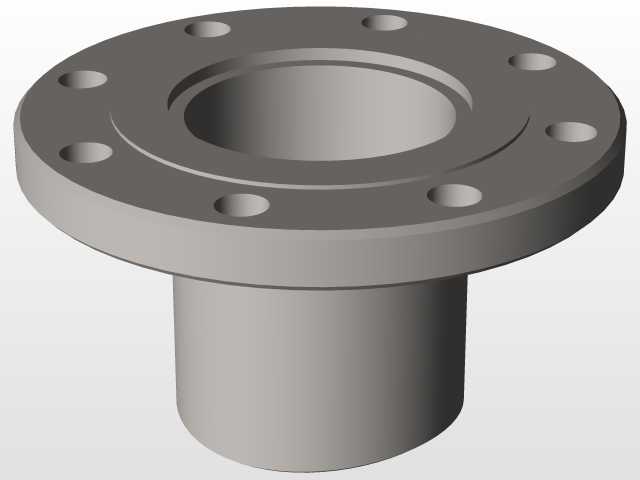

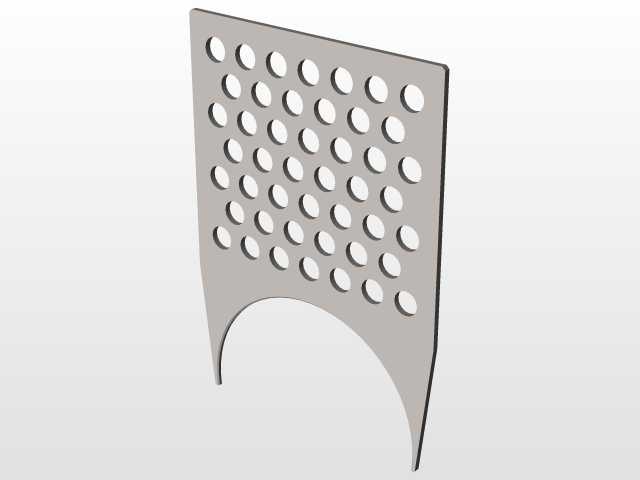

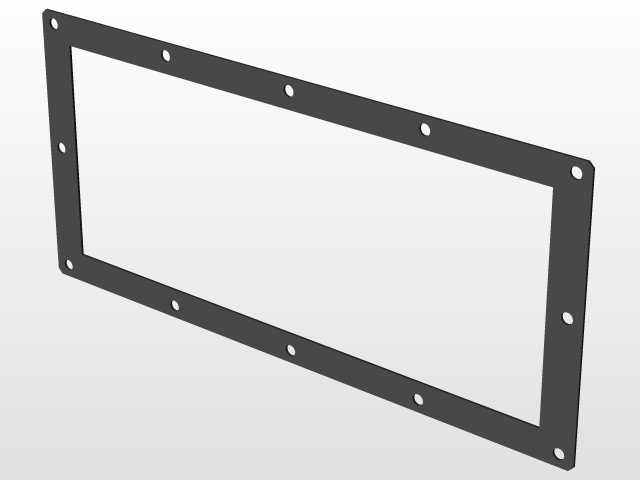

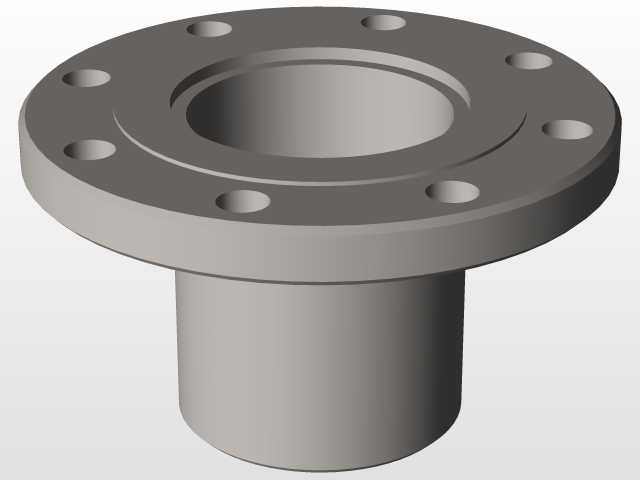

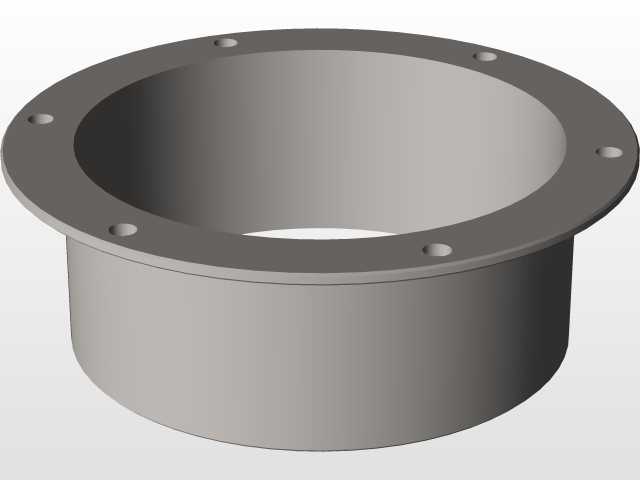

　　筒体外侧布置的独立矩形腔体是燃烧换热单元的安装位，该腔体与主储水腔之间通过带密封结构的法兰面连接，燃烧产生的高温烟气通过该腔体内置的烟管结构与主腔体内部的存水进行逆流换热，相比直接浸入式加热结构，这种侧置换热单元的布局可在后期维护时单独拆卸换热组件，无需排空主腔体全部存水，大幅降低运维工作量。主筒体顶部预留的两个圆形法兰接口，分别作为排气口与温度传感器安装位，排气口用于设备初次注水时排出腔体内的空气，避免运行过程中形成气阻影响水循环效率，传感器接口可直接插入温度探头，实时监测腔体内出水温度，配合外部控温单元实现水温闭环控制。

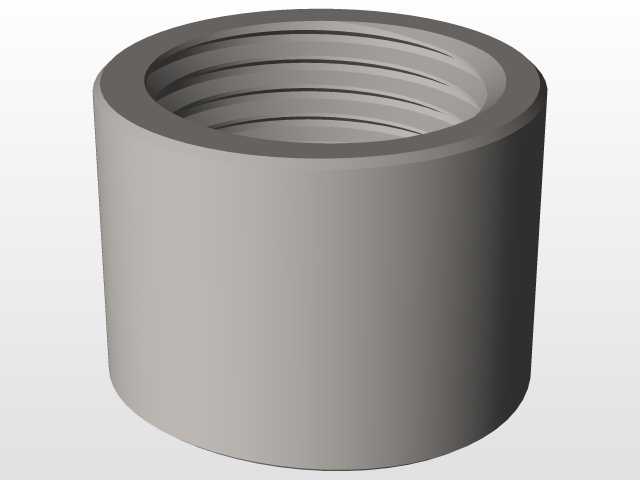

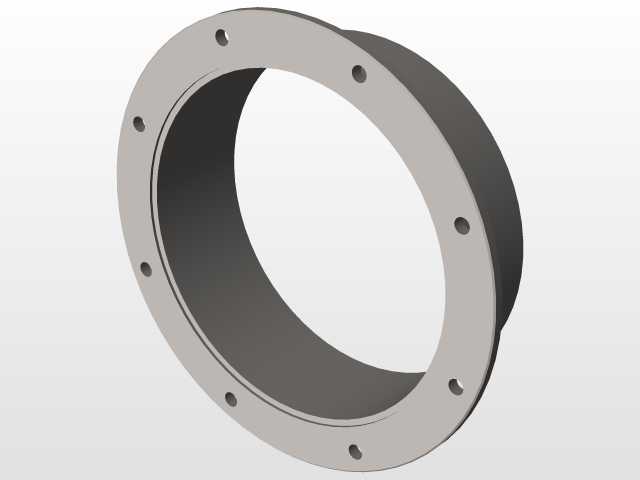

　　筒体侧下方布置的带法兰圆形接口是冷水进水与检修人孔的复合接口，日常运行时作为冷水补水接口接入供水管道，设备需要内部检修时可拆开法兰盖进入腔体清理水垢、检查换热管腐蚀情况。侧置换热单元下部预留的小型外螺纹接口是冷凝水排放口，设备运行时烟气中水蒸气冷凝形成的积水可通过该接口集中排出，避免冷凝水长期积存在换热腔内腐蚀壳体板材。安装固定结构方面，筒体两端采用折弯成型的L型安装支架，支架与筒体之间采用分段焊接固定，支架上预留的长圆形安装孔可适配安装基础的位置误差，现场安装时可在一定范围内调整设备固定位置，降低基础施工的精度要求。

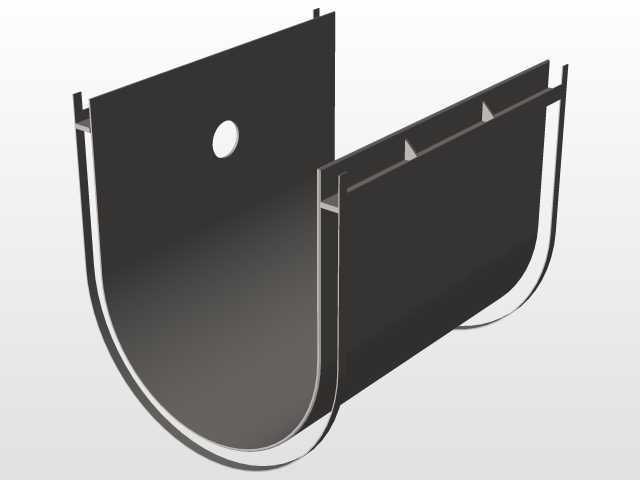

　　从设计思路上看，该结构没有采用复杂的集成化铸造成型方案，全部采用常规板材折弯、卷圆、焊接工艺加工，所有外接接口均采用标准法兰或标准管螺纹结构，无需定制非标密封件与连接配件，生产加工门槛低，后期配件替换通用性强。筒体外部的横向加强筋结构采用等边角钢与筒体外壁满焊连接，既可以提升承压筒体的结构刚度，避免长期承压运行出现筒体鼓胀变形，也可以作为外部保温层的固定骨架，安装保温棉与外护板时可直接将固定件焊接在加强筋上，不会破坏筒体本身的密封结构。

　　在安装边界上，设备整体宽度控制在适配标准800mm宽设备检修通道的范围内，侧置换热单元的突出尺寸预留了足够的燃烧器安装与接线空间，设备安装时后侧与墙面预留不小于200mm的管线排布空间，前侧预留不小于600mm的检修操作空间即可满足日常运维需求。进出水接口的位置统一布置在筒体同侧，现场管线排布时可集中走管，减少管线弯折长度，降低水循环阻力。针对不同供热场景的适配性，该结构可通过调整主筒体的长度调整储水容积，无需改动端盖、支架、换热单元的连接尺寸，可快速衍生出不同供热功率的系列化产品，缩短同系列产品的设计开发周期。结构建模过程中，所有焊接位置均预留了合理的焊接收缩余量，法兰连接位置的同轴度、平面度公差均按照承压设备的相关规范设定，避免加工装配时出现密封面错位导致的漏水问题。
