工业供热系统Intherma燃烧器结构设计

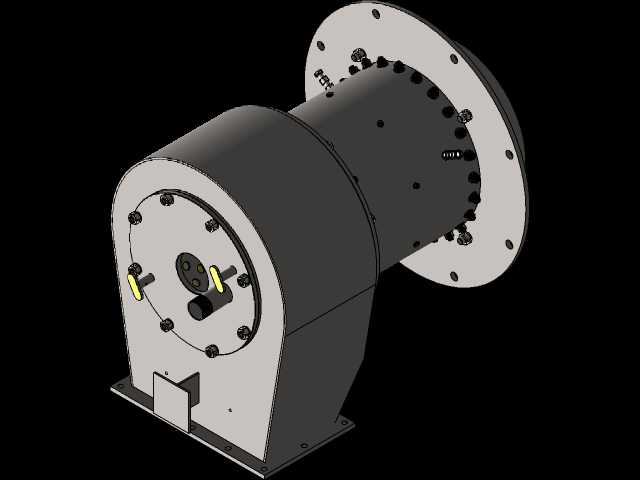

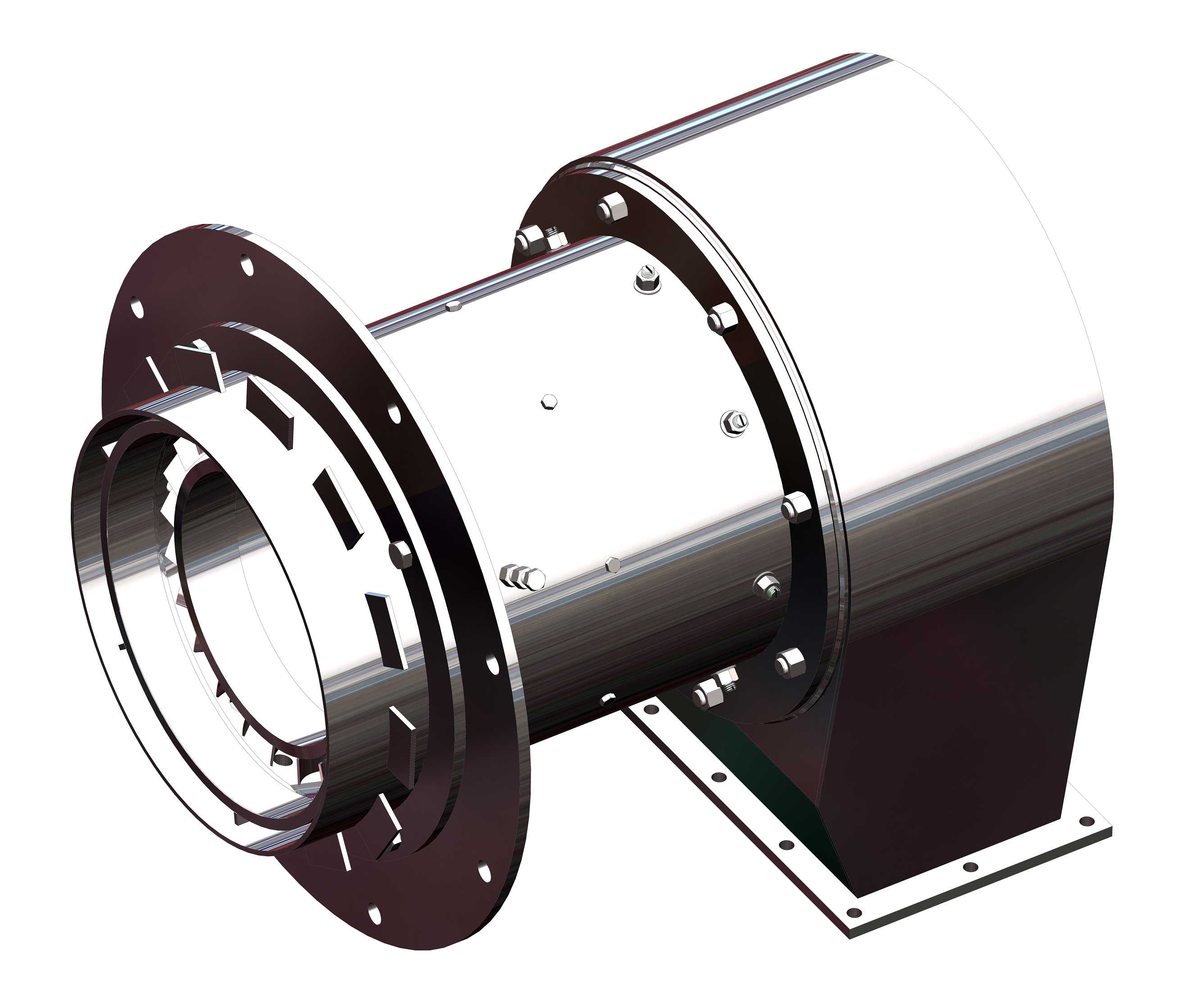

　　这款燃烧器的三维结构设计，首先要匹配工业供热场景的实际安装需求，常见的应用场景覆盖中小型工业炉、热风烘干线、商用供热机组的热源端，核心作用是将燃气与空气按工况需求充分混合后完成稳定燃烧，输出可控的高温热流，为后端换热、烘干、加热工序提供稳定热源。从结构设计逻辑来看，整个筒体采用分段式装配结构，主体燃烧腔为卷制圆筒构型，侧壁开设的多组径向混气孔是核心功能结构，孔位的排布角度、孔径梯度经过匹配，能让进入腔体的助燃空气形成旋流扰动，避免燃气局部浓度过高产生的燃烧不完全、火焰局部过热问题。端部的法兰连接结构做了加厚处理，法兰面预留的螺栓孔位采用均布设计，能直接对接现有供热设备的炉体接口，安装时不需要额外做转接工装，安装边界上，

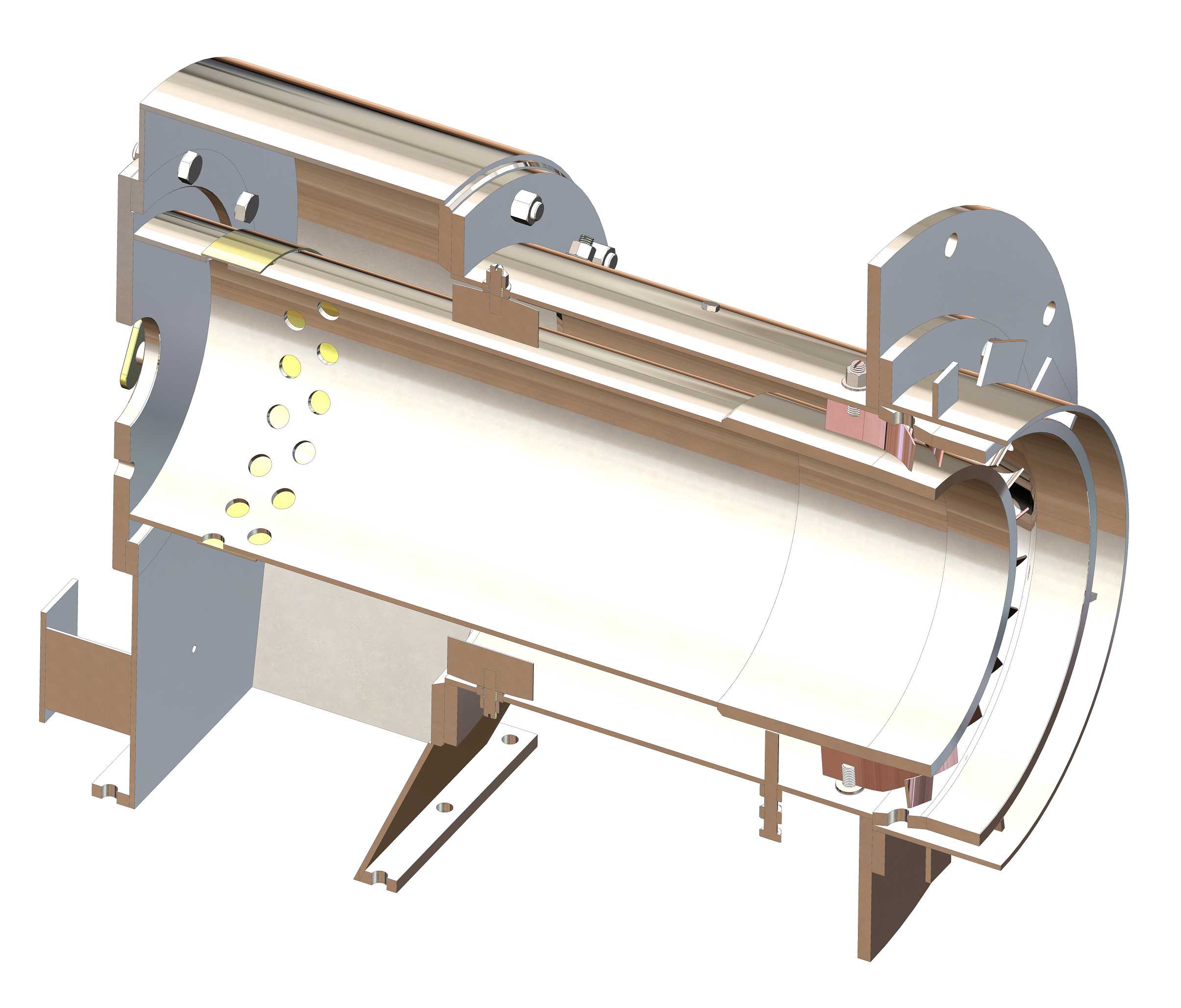

　　筒体的径向尺寸控制在适配常规DN200级别炉口的范围，轴向长度预留了足够的混气段距离，不会因为安装空间局促导致混气行程不足影响燃烧效率。底部的支撑脚采用折弯钣金加加强筋的结构设计，支撑脚的安装孔做了长圆孔设计，现场安装时可以根据实际安装基面的误差做小范围的位置调整，降低现场安装的对位难度。从功能特性上看，这款燃烧器的结构做了分层设计，外层的筒体承担结构支撑与隔热防护作用，内层的燃烧腔直接接触高温火焰，结构上预留了热膨胀的间隙，避免长时间高温工作下不同部件热胀量不一致产生的结构变形，端部的观火位结构预留了火焰检测装置的安装接口，可以直接配套常规的离子探针、紫外火焰检测器，不需要额外在筒体上开孔改造。

　　设计过程中优先考虑了日常维护的便捷性，端盖与筒体的连接采用快拆式的螺栓紧固结构，检修时不需要整体拆卸燃烧器与炉体的连接法兰，只需要拆开端盖的紧固螺栓就能清理燃烧腔内部的积碳、检查混气孔的堵塞情况，大幅降低运维的工作量。气流通道的设计上，燃气入口与空气入口的位置做了错位布置，燃气进入腔体后先经过一级预混段，再通过侧壁的旋流孔进入主燃烧区，这种结构能让空燃比的调节范围更宽，在不同热负荷工况下都能保持稳定的燃烧状态，不会出现低负荷下熄火、高负荷下脱火的问题。结构的壁厚选择上，与火焰直接接触的内层部件采用耐热材质对应的壁厚设计，外层支撑结构在保证结构强度的前提下做了轻量化处理，整体重量控制在单人即可完成安装检修的范围，

　　不需要额外配置吊装设备就能完成现场拆装。所有的连接密封位都做了止口结构设计，安装时配合耐高温密封垫就能保证腔体的密封性，避免运行过程中出现漏风、燃气泄漏的安全隐患。在安装边界的校核上，整个燃烧器的外接管路接口都布置在筒体的侧上方位置，对接燃气管道、空气管道时不会和底部的支撑结构、后端的炉体结构产生干涉，现场配管的操作空间充足，不需要额外调整管路走向。
