盘管式油液加热装置结构设计

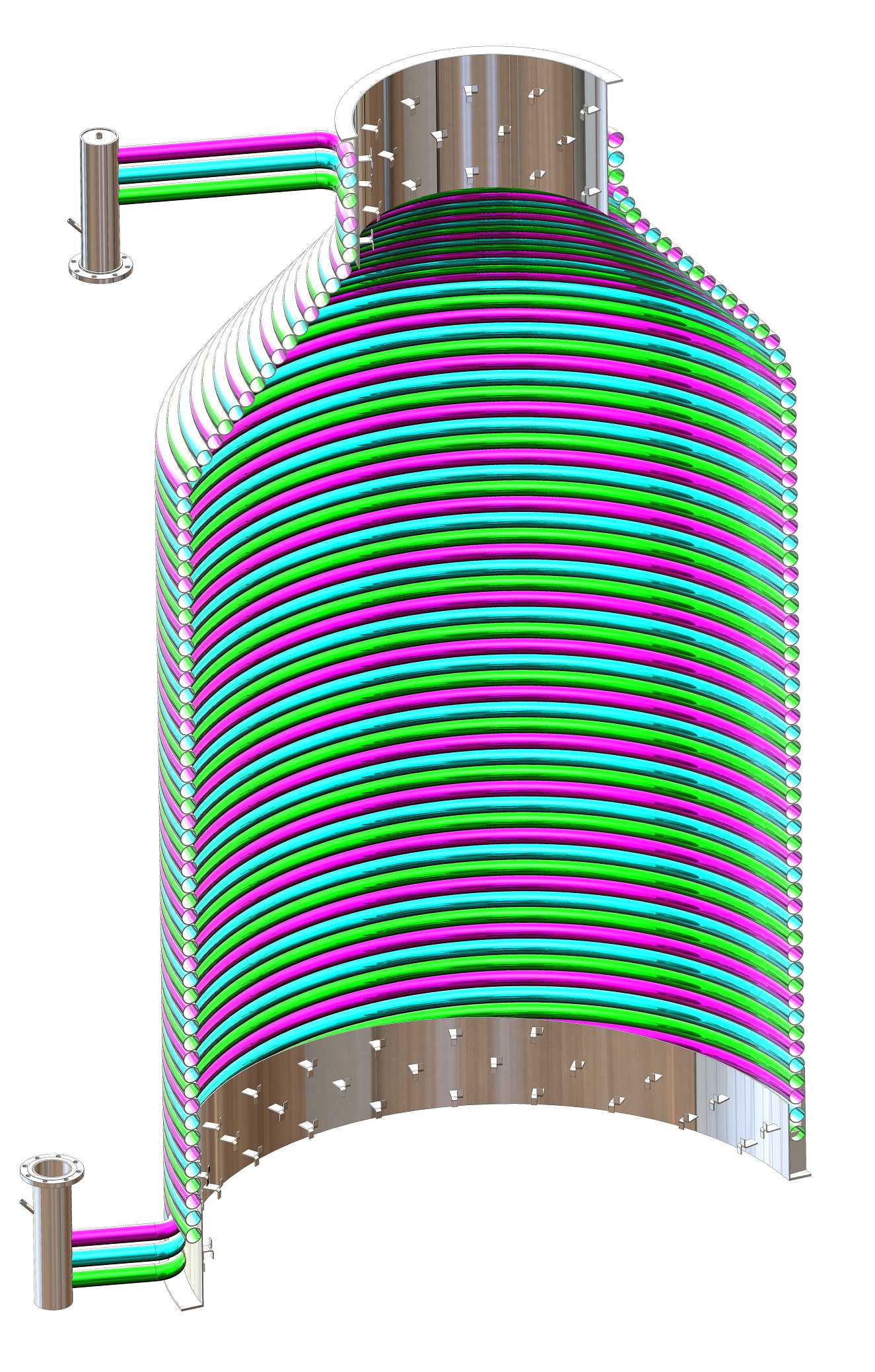

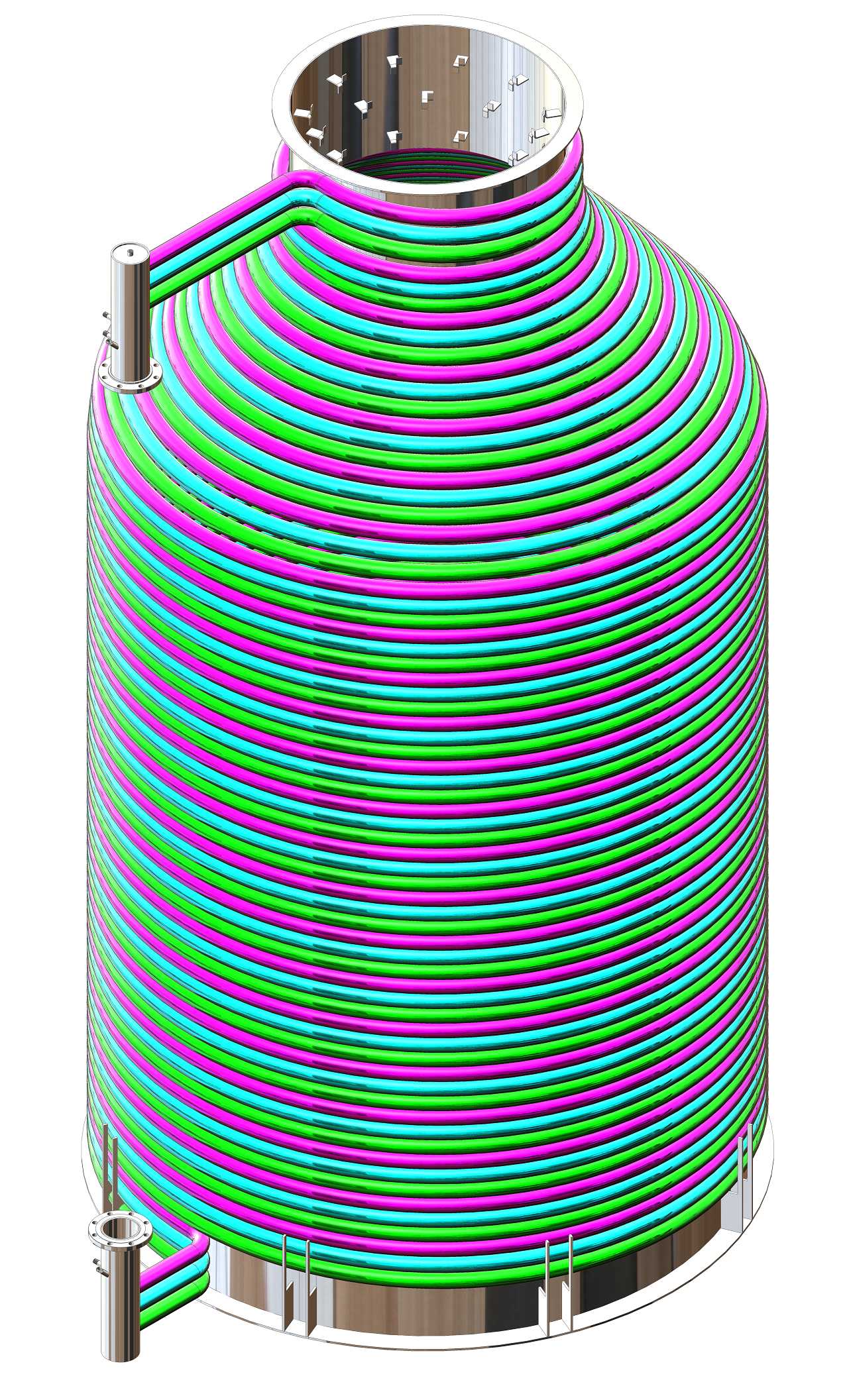

　　在工业流体换热场景里，油液加热是不少生产环节绕不开的工序，从液压系统的油温预热、导热油循环系统的温度维持，到燃油供给环节的低温流动性改善，都需要适配工况的加热装置来保障介质处于合适的工作温度区间，避免油液黏度过高导致的管路阻力增大、泵组负载超限、雾化效果不佳等实际问题。这款盘管式油加热结构，正是针对中小流量油液连续加热需求设计的沉浸式换热结构，整体采用立式筒状布局，核心换热部件为螺旋盘绕的管束，单根换热管直径为76.2mm，共设置3组独立的启动盘管，沿筒体内壁呈等螺距螺旋排布，这种排布方式能够在有限的筒腔空间内最大化拉长换热介质的流动路径，让管内流通的热媒与筒内待加热油液充分接触，相比直管式换热结构，同等容积下的换热接触面积能提升40%以上，同时螺旋流道会让管内热媒形成自然的湍流效应，减少管壁边界层的热阻，提升整体换热效率。

　　从实际安装适配的角度来看，该结构的立式筒体设计能够直接嵌入储油腔体或者循环管路的旁路罐体内，底部设置的支撑脚可以直接与罐底安装面通过螺栓固定，不需要额外搭建复杂的支撑框架，筒体侧壁预留的管路接口可以直接与外部热媒循环管路对接，安装边界的预留空间只需要比筒体外径大100mm左右即可满足管路拆装、后期维护的操作空间，不会占用过多的设备安装区域。在功能设计上，3组独立盘管可以根据实际加热功率需求进行分组投用，比如低温冷启动阶段可以同时开启3组盘管快速提升油温，当油温达到工作区间后可以只开启1到2组盘管维持温度，既能够灵活适配不同工况下的加热负荷，也能避免单组盘管功率过大导致的局部油液过热碳化问题，延长油液和换热部件的使用寿命。

　　设计过程中重点考虑了油液流动的均匀性问题，螺旋盘管的螺距经过反复校核，既保证盘管之间留有足够的油液流通间隙，避免油液在盘管缝隙间形成流动死区，也不会因为螺距过大浪费筒内的安装空间；盘管与筒体内壁之间预留了5mm的均匀间隙，既能够减少盘管振动带来的管壁磨损，也能让油液在筒壁与盘管之间形成稳定的环流，让整个筒腔内的油液温度分布更均匀，不会出现局部温度差过大的情况。筒体底部设置的均流孔板能够让进入筒体的油液沿整个截面均匀向上流动，避免油液直接冲击盘管局部造成的换热不均，同时也能阻挡油液中携带的大颗粒杂质直接冲刷盘管管壁，减少管壁磨损穿孔的风险。

　　从应用场景适配来看，这种盘管式结构既可以用于导热油炉的内置加热组件，也可以作为液压站的油液预热装置，还能适配燃油供给系统的重油加热环节，不同场景下只需要根据热媒类型选择对应的盘管材质即可，比如采用蒸汽作为热媒时可以选用普通碳钢盘管，采用高温导热油作为热媒时可以选用合金钢管来提升耐高温性能，结构本身的适配性较强，不需要对整体布局做大幅修改就能满足不同工况的使用需求。在建模过程中，螺旋盘管的曲率半径经过反复调整，确保盘管弯曲处的管壁减薄率控制在标准允许的范围内，避免弯管处出现应力集中或者壁厚不足导致的承压能力下降问题，盘管两端的连接接口采用标准法兰结构，能够直接与外部管路快速对接，减少现场安装的焊接工作量，也方便后期对单组盘管进行检修更换，不需要整体拆解整个加热装置。
