工业燃气燃烧器壳体结构三维设计

　　在中小型工业加热设备、商用热水机组以及小型锅炉的燃烧系统搭建中，燃气燃烧器的壳体结构是承载核心燃烧组件、约束气流路径、保障燃烧稳定性的基础载体，本次设计的壳体结构针对中小功率燃气燃烧场景做了适配优化，可覆盖民用商用供热、小型工业热处理工位的燃烧单元配套需求。从实际工况适配来看，该壳体需要同时承担三个核心作用：其一是为燃气与空气的预混腔体提供密闭的容纳空间，避免未燃烧的混合气体泄漏引发安全隐患；其二是为点火电极、火焰检测探针、燃气喷嘴等核心组件提供精准的安装定位基准，保证各部件的相对位置符合燃烧流场设计要求；其三是隔绝燃烧区域的高温向外传递，降低相邻电控组件的工作环境温度，提升整套燃烧系统的运行可靠性。

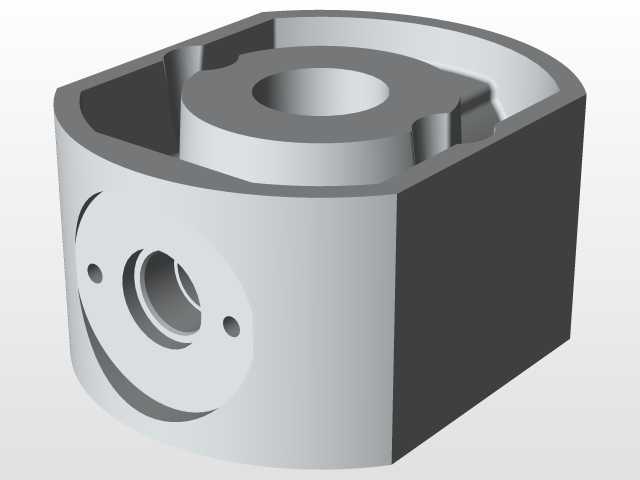

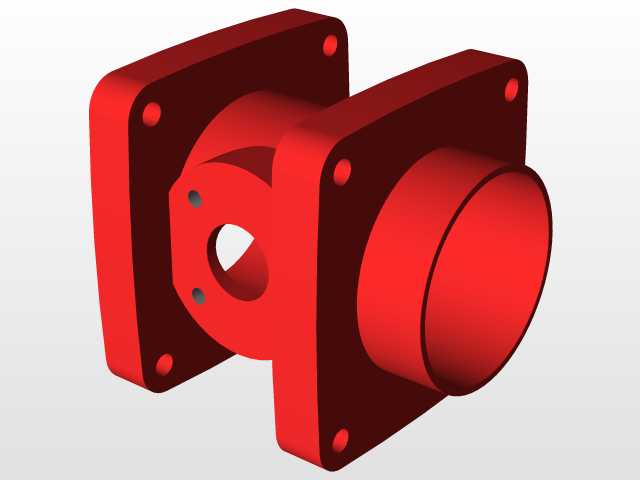

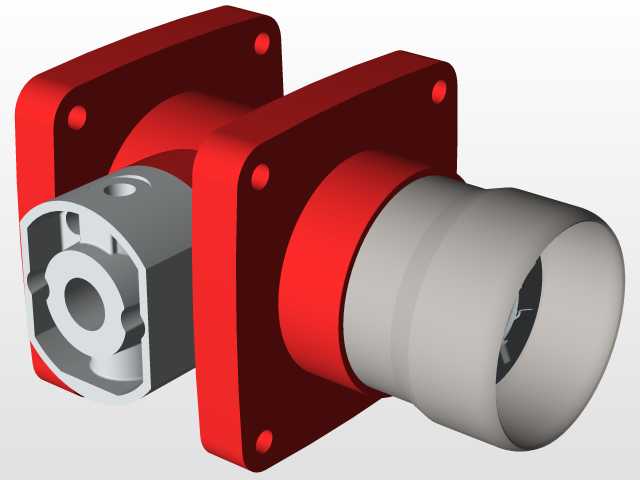

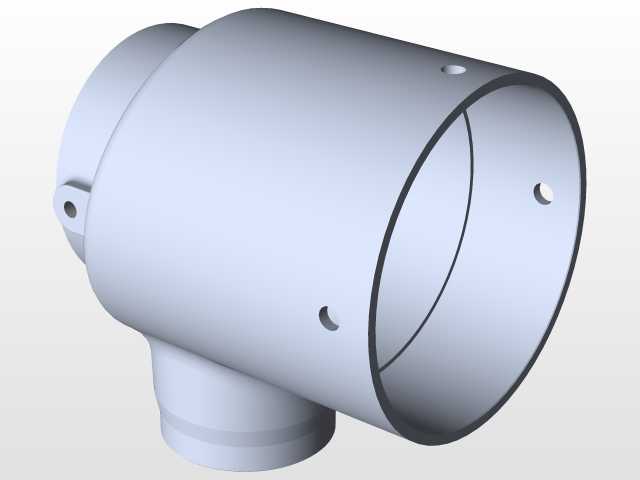

　　设计过程中首先确定了腔体的容积边界，结合目标适配的10-15kW热功率区间，通过燃烧反应的空燃比计算，确定内部预混腔的通流截面满足额定负荷下的气流流速要求，避免流速过高导致火焰脱火、或是流速过低引发回火风险。外形结构上采用了半圆柱与方形结合的复合轮廓，方形的外侧直面便于在设备安装面板上做贴装固定，可直接通过侧边的安装孔位用螺栓锁紧在炉体的安装法兰上，不需要额外设计转接支架，减少安装环节的零件数量；半圆柱的内侧弧面则是匹配燃烧火焰的扩散形态，让火焰从中心喷嘴喷出后能顺着弧面均匀向出口方向铺展，避免腔体内出现气流死角造成的局部积碳问题。侧面开设的同轴阶梯孔是燃气进气与气流调节的接口位置，阶梯结构的设计是为了适配不同规格的引射管安装，

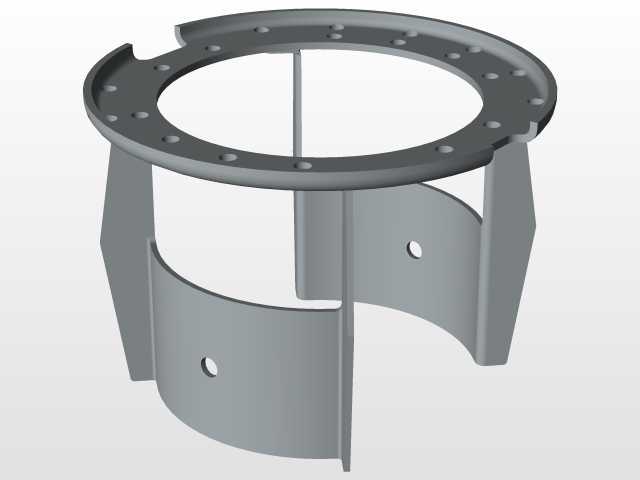

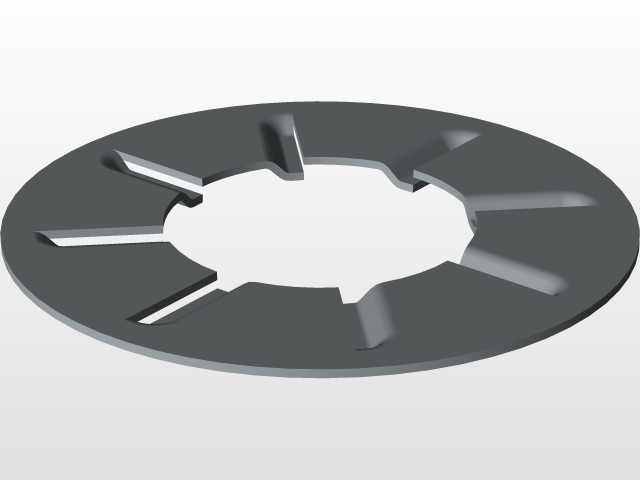

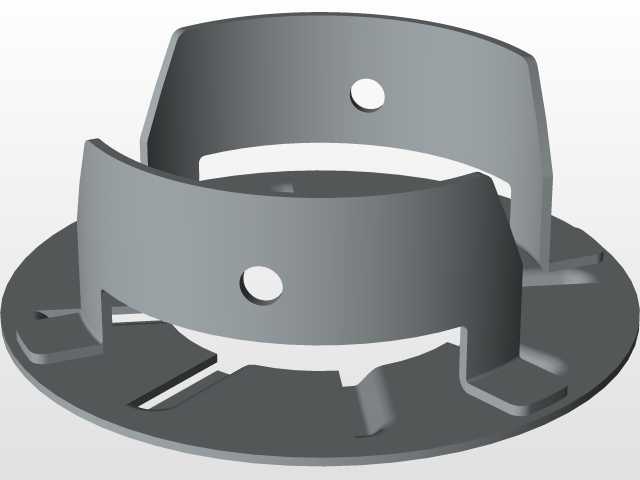

　　大直径的台阶面作为密封面，可配合耐高温密封圈实现进气通路的静密封，两个对称分布的小孔是固定点火针与火焰检测针的安装位，孔位的同轴度公差控制在0.1mm以内，保证点火针的放电端刚好处于燃气与空气混合的最佳浓度区域，提升一次点火的成功率。中心位置的凸台结构是燃烧喷嘴的安装座，凸台的高度经过反复校核，既保证喷嘴喷出的燃气能与侧面进入的一次空气充分混合，又不会因为凸台过高阻挡火焰向燃烧室的传播路径；凸台内部的通孔做了倒角处理，减少燃气通过时的局部阻力损失，降低供气端的压力损耗。壳体的壁厚设计结合了铸铝加工的工艺特性，整体壁厚保持均匀，避免壁厚差异过大导致铸造过程中出现缩孔、砂眼等缺陷，同时在腔体的转角位置都做了圆角过渡，既可以减少应力集中，

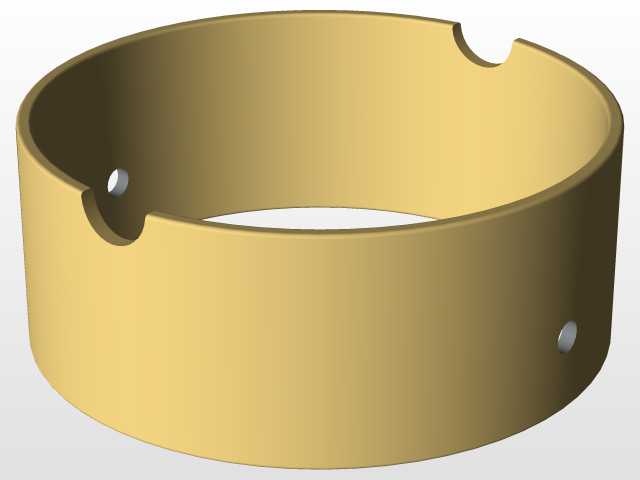

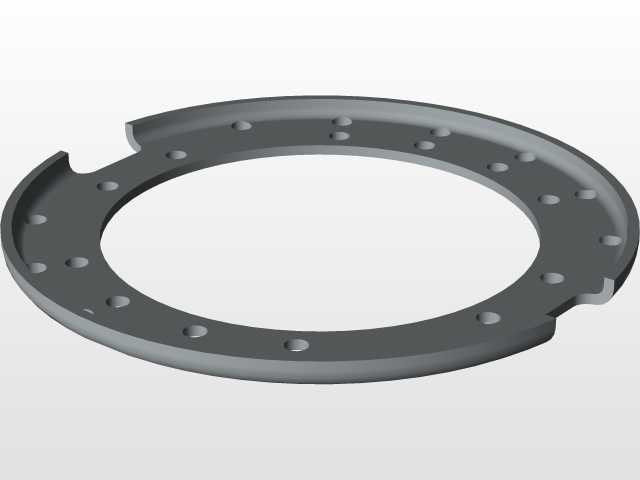

　　提升壳体在长期高温交变工况下的结构强度，也能优化腔体内的气流流场，减少局部涡流产生的燃烧噪音。安装边界方面，壳体的方形侧边尺寸适配常规小型燃烧器的安装面板开孔，安装孔的孔距符合行业通用的配套尺寸，可直接替换同功率段的现有燃烧器壳体，不需要对原有设备的安装结构做改动；壳体的整体高度控制在紧凑区间，适配小型设备内部局促的安装空间，不会和周边的风机、燃气阀组等部件产生装配干涉。从结构细节来看，壳体的上端面做了止口设计，用于和火焰筒部件做配合定位，止口的配合公差选用间隙配合，既方便装配时的对位，也能抵消高温工作状态下不同材料热膨胀量差异带来的装配应力；腔体内部的表面粗糙度要求控制在Ra6.3，减少积碳在壁面的附着，日常维护时只需要用压缩空气吹扫即可清理表面的积尘与积碳，降低维护难度。在设计验证阶段，针对壳体的密封性能做了结构校核，所有结合面的密封宽度都满足0.5MPa气压下的密封要求，可承受燃烧过程中可能出现的瞬时正压波动，不会出现烟气泄漏的问题；同时针对高温区域的结构强度做了校核，在长期200℃以内的工作温度下，壳体的结构变形量在允许范围内，不会出现因为变形导致的部件移位、密封失效等问题。
