马克西姆机枪1904型十字头连杆结构

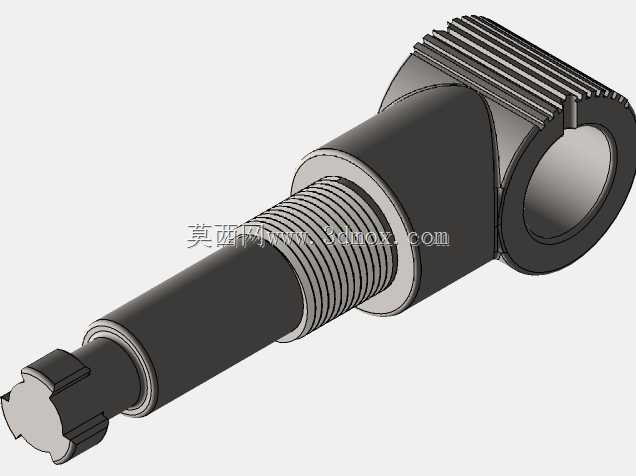

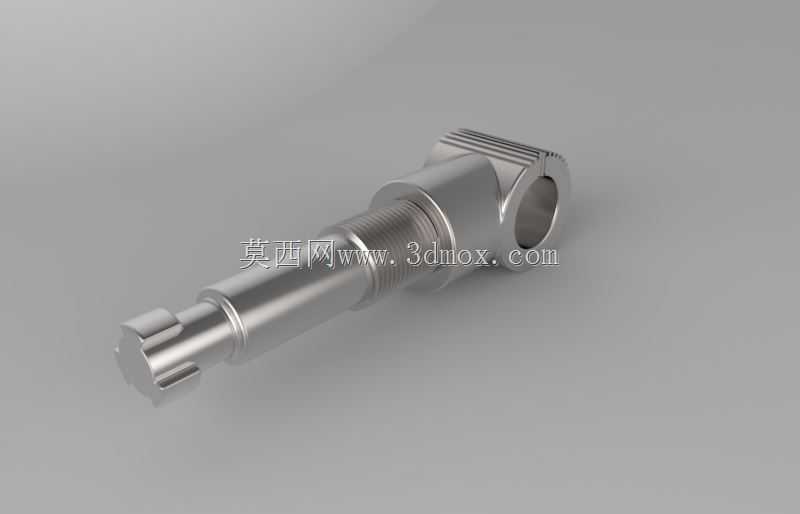

作为自动武器动力传递路径中的核心受力构件，这款十字头连杆的应用场景完全围绕马克西姆1904型重机枪的自动循环动作展开，是枪机组件与枪管短后坐机构之间的动力衔接载体。在枪械实际击发过程中，膛内火药燃气推动弹头出膛的同时，后坐力会带动枪管组向后位移，此时该连杆需要将枪管的直线后坐动力精准传递给枪机加速机构，同时完成枪机的开闭锁动作联动，还要承受开闭锁瞬间的冲击载荷与往复运动的交变应力，其结构可靠性直接决定整枪自动循环的故障率。从功能特性来看，该零件一端的叉形铰接结构用于与枪机框的驱动凸笋配合，铰接孔内需要预留销轴安装间隙，同时保证铰接副在高频往复运动中不会出现卡滞；中段的外螺纹结构用于与调节机构配合，可通过螺纹旋合长度调整枪机的开闭锁间隙，这也是马克沁系列枪械保证击发可靠性的关键调节环节；另一端的花键型端头则用于与加速臂的卡槽咬合，将后坐的直线运动转化为加速臂的回转动作，为枪机提供足够的抽壳、供弹动力。设计思路上完全遵循经典马克沁枪械的结构逻辑，整体采用同轴回转体加单侧铰接耳的布局，所有受力段均做了变径过渡处理，避免应力集中在轴肩位置，铰接耳的厚度与销轴孔的直径比例经过严格匹配，保证在承受最大后坐冲击力时不会出现耳片断裂或销轴剪切失效；螺纹段的螺距选择兼顾了调节精度与连接强度，不会因为枪械连续射击的振动导致调节位置自行偏移；花键端头的齿形采用大圆角过渡，减少与加速臂卡槽的接触应力，延长零件使用寿命。从安装边界来看，该零件安装在机匣内部的传动槽内，整体同轴度要求控制在0.02mm以内，铰接端的摆动间隙不超过0.1mm，螺纹段的旋合行程预留了3mm的调节余量，安装时需要保证花键端头与加速臂卡槽完全啮合，无偏斜卡滞，零件外圆与机匣导向槽的配合间隙控制在0.05-0.1mm之间，既保证往复运动顺畅，又不会出现横向窜动影响动力传递精度。
