异形带凸台环形机械结构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488198
  • 异形带凸台环形机械结构件

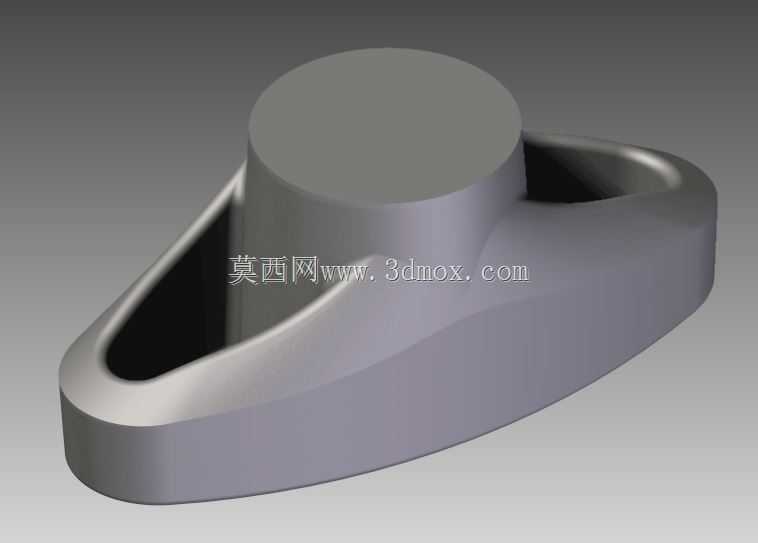

  这类带中心凸台的异形环形结构件,在轻工输送、小型工装夹具以及非标自动化设备的定位模块中应用十分广泛,很多人在做设备改型时容易忽略这类基础零件的结构合理性,最后往往在装配阶段出现干涉、定位偏移的问题。从实际使用场景来看,这类零件通常作为定位支撑座使用,中心的圆柱凸台主要承担轴类零件的径向定位作用,外围的环形镂空结构一方面是为了降低整体自重,减少设备运行过程中的惯性负载,另一方面也可以作为走线或者辅助紧固件的穿设空间,在一些需要频繁拆装维护的工位上,这种镂空设计还能方便操作人员快速观察内部配合件的磨损情况,不用完全拆解就能做初步的故障排查。

  在设计思路上,这类结构件首先要明确中心凸台的配合公差,因为它直接和定位轴或者转动销轴配合,通常如果是起固定定位作用,凸台内孔或者外圆会选用H7/k6的过渡配合,如果是需要相对转动的场景,会放宽到H8/f7的间隙配合,同时要在凸台根部做足够的圆角过渡,避免应力集中导致的断裂问题,很多新手建模时容易忽略根部圆角,实际加工后做载荷测试时,往往在交变载荷下从根部出现裂纹。外围的环形轮廓不是随意做的弧形,它的外轮廓尺寸要匹配安装基座的沉槽尺寸,通常安装时会将整个环形部分嵌入基座的预制沉台内,限制零件的周向转动,所以外轮廓的形位公差要控制在0.05mm以内,避免嵌入后出现歪斜,导致中心凸台的同轴度超差。

  从安装边界来看,这类零件的轴向总高度要严格控制,中心凸台的突出高度要比配合件的装配深度少0.1-0.2mm,避免装配后出现顶死的情况,外围环形结构的厚度要根据实际承载需求计算,通常如果是承受径向载荷为主,壁厚不小于5mm,如果是需要承受一定的轴向冲击,壁厚要提升到8mm以上,同时底部要设计0.2mm左右的安装平面度公差,保证和基座安装面完全贴合,避免出现局部受力不均的情况。另外,环形部分的镂空槽边缘也要做小圆角处理,一方面是避免加工后出现锐边割手的问题,另一方面也能减少应力集中,在长期受振的工况下,锐边位置很容易萌生疲劳裂纹。

  实际选型应用时,还要注意零件的材质匹配,如果是在普通工装定位场景使用,选用45号钢做调质处理即可,表面做发黑防锈;如果是在有腐蚀介质的场景,比如食品包装设备上使用,要选用304不锈钢材质,表面做抛光处理,避免积料滋生细菌;如果是在轻量化要求高的自动化设备上使用,也可以选用6061铝合金做硬质阳极氧化处理,在保证强度的同时降低整体重量,减少设备的运动负载。很多人在建模时容易把凸台和环形部分的连接位置做的过于单薄,实际装配后拧紧安装螺丝时,很容易出现连接位置变形,导致中心凸台倾斜,最终使得配合的轴类零件出现卡滞,所以在连接位置要做适当的加厚处理,保证整体刚性。另外,这类零件通常不需要设计额外的安装孔,依靠外轮廓嵌入沉台加上中心凸台的配合就能完成固定,部分需要额外防转的场景,可以在环形结构的外侧做一个小的平位,配合基座上的紧定螺丝实现周向锁止,不用额外加工复杂的防转结构,降低加工成本。
