SolidWorks竞赛级摇臂机械结构设计

　　这类摇臂构件是平面连杆传动系统里的核心传力部件，日常在各类需要往复摆动传递动力、转换运动轨迹的设备中都能见到它的身影，小到轻工设备的进给摆杆机构，大到通用机械的动力换向单元，都需要依靠这类双铰接孔的摇臂完成动力的角度传递与行程转换。从实际使用场景来看，这类摇臂通常一端通过铰接销轴与固定机架端的支座连接，作为摆动的回转支点，另一端则与执行端的连杆或者推杆铰接，将输入端的直线往复运动或者回转运动，转换为执行端所需角度范围内的摆动输出，部分同结构的摇臂也会用在操纵机构里，把人工或者动力元件的输入力放大后传递到执行端，完成离合、换挡、压紧这类需要特定行程与输出力的动作。

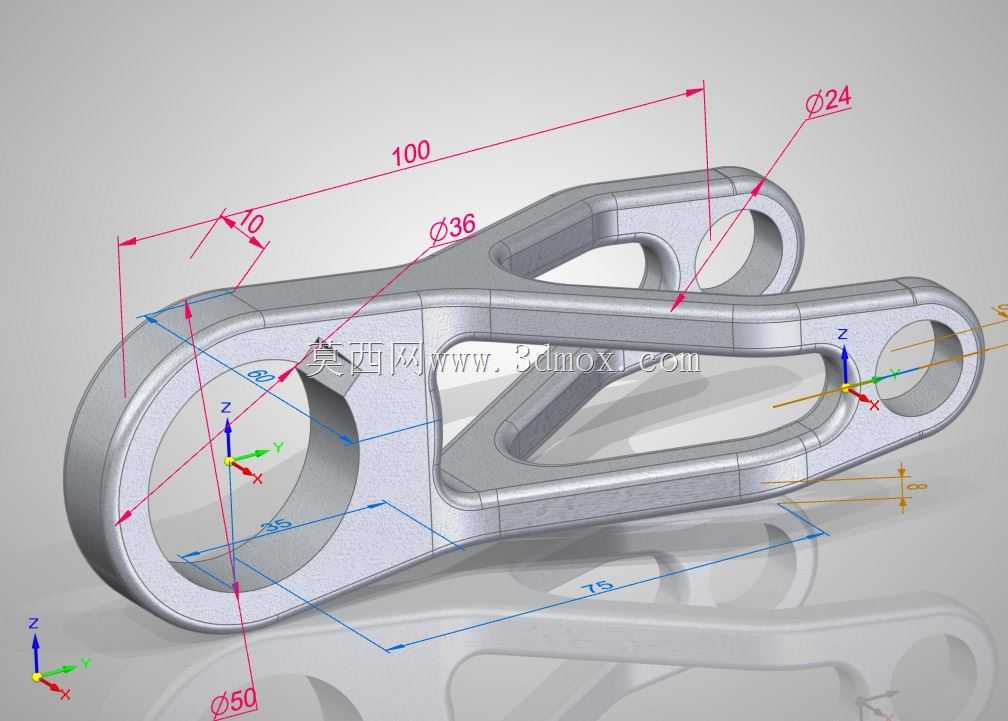

　　从结构设计的逻辑来看，这个摇臂采用了双端铰接孔加中间镂空的框架式结构，大端的铰接孔内径为36mm，作为整个摇臂的主回转支点，这个孔径对应的铰接销轴通常需要匹配带自润滑衬套的安装形式，来承受摆动过程中产生的径向载荷，同时降低长期往复摆动带来的磨损；小端的铰接孔内径为24mm，作为动力输出端的连接点，这个位置通常会连接传动连杆或者执行构件，两个铰接孔的中心距控制在100mm，这个中心距直接决定了整个摇臂机构的传动比与输出端的摆动行程，在实际选型替换时这个尺寸是核心安装边界参数，一旦中心距出现偏差，整个机构的行程与输出力特性都会出现偏移，甚至会出现运动干涉卡滞的问题。

　　在结构细节上，摇臂的臂身采用了变截面的过渡设计，靠近大端支点的位置臂身厚度更大，用来承受支点处的最大弯矩，往小端输出侧延伸时臂身做了平滑的厚度过渡，同时中间开出了贯通的减重镂空槽，这个镂空结构并不是随意设计的，在保证臂身整体抗弯、抗扭刚度的前提下，去除了臂身中间非受力区域的冗余材料，既降低了整个构件的自身重量，减少摆动过程中的惯性冲击，也能避免实体结构在铸造或者机加工过程中出现的应力集中、壁厚不均导致的变形问题。两个铰接孔的端面都做了凸台加厚设计，凸台高出臂身平面10mm，这个结构一方面是增加铰接孔的轴向配合长度，提升销轴连接的支撑稳定性，避免铰接处出现侧向晃动，另一方面也让臂身的受力从孔壁平滑过渡到整个臂身截面，减少孔口位置的应力集中，防止长期交变载荷下孔边出现疲劳裂纹。

　　从安装边界来看，整个摇臂的外轮廓尺寸完全围绕两个铰接孔的位置做约束，安装时首先要保证大端36mm孔与机架支座的同轴度，销轴装配后要保留合适的转动间隙，既不能过紧导致摆动卡滞，也不能过松导致回转间隙过大影响传动精度；小端24mm孔与连杆连接时，通常会在端面加装止推垫片，来承受摆动过程中可能出现的轴向窜动。臂身中间的镂空区域在实际安装时要预留足够的安全间隙，避免摆动过程中臂身与周边的机架、管线或者其他构件发生刮碰，整个摇臂的摆动平面要与传动机构的运动平面完全重合，否则会产生额外的侧向力矩，加速铰接孔与销轴的磨损，严重时甚至会导致臂身出现弯曲变形。

　　在实际工程应用里，这类摇臂的材质通常会根据载荷等级选择，轻载场景下会采用铝合金压铸后做孔位精加工，兼顾重量与强度；中载往复运动的场景下多采用45号钢锻造后做调质处理，孔位做精镗保证尺寸精度，重载冲击的场景下则会采用合金铸钢材质，同时对铰接孔做淬火处理提升耐磨性能。设计这类构件的时候，不能只单纯考虑静态的结构强度，还要核算往复摆动过程中的惯性力、铰接点的磨损寿命，以及不同安装角度下的受力变化，比如当摇臂摆动到力臂最大的位置时，臂身承受的弯矩会达到峰值，这个位置的截面强度要留足够的安全余量，同时还要考虑长期交变载荷下的疲劳强度，避免在应力集中的位置出现断裂失效。另外臂身的所有转角位置都做了圆角过渡，没有尖锐的直角，这也是为了减少应力集中，提升构件的疲劳寿命，这些细节设计往往决定了整个传动机构的长期运行可靠性。
