多通路集成法兰式流体转接阀体结构

　　这类多通路集成式转接结构，在流体输送管路系统、小型液压动力单元、气动控制回路里的应用十分普遍，核心作用是在有限安装空间内完成不同方向、不同通径管路的汇流、分流与流向切换，替代传统多个单通接头拼接的装配方案，减少管路接头数量的同时，也能降低整个管路节点的泄漏风险。从结构设计逻辑来看，底部的圆形法兰盘是整个部件的安装基准，法兰上预留的三个安装孔采用等边三角形排布，这种孔位设计能在保证连接紧固强度的前提下，减少紧固件的使用数量，安装时法兰面与设备基座的贴合面需要保证足够的平面度，避免压紧后出现局部间隙导致密封失效，法兰厚度的取值兼顾了安装刚性与整体重量控制，不会因为过薄导致压紧时法兰变形，也不会因为过厚增加不必要的材料成本。

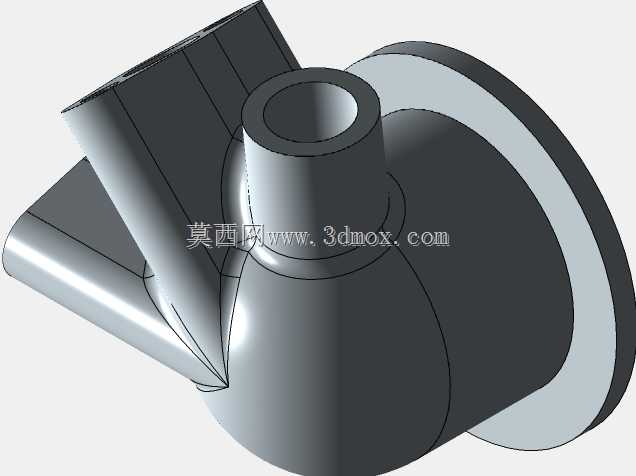

　　主体的腔体采用圆滑过渡的流线型设计，没有突兀的直角转角，一方面是为了降低流体在腔体内流动时的局部阻力，减少介质流经时的压力损失，另一方面也能避免直角位置出现介质残留的问题，对于输送带有微小颗粒杂质的介质时，这种圆滑内腔还能减少颗粒在腔壁的沉积，降低管路堵塞的概率。三个向外延伸的连接端口分别对应不同的通径规格，每个端口的端面都设计了带安装孔的对接法兰，对接面的尺寸与对应通径的标准管路接头匹配，不需要额外加工过渡接头就能直接和现有管路对接，端口的长度设计考虑了安装时的操作空间，即使在紧凑的设备内部，也能留出足够的空间完成紧固件的拧紧操作，不会因为端口过短导致扳手无法操作。各个端口与主腔体的连接位置都做了加强筋过渡，

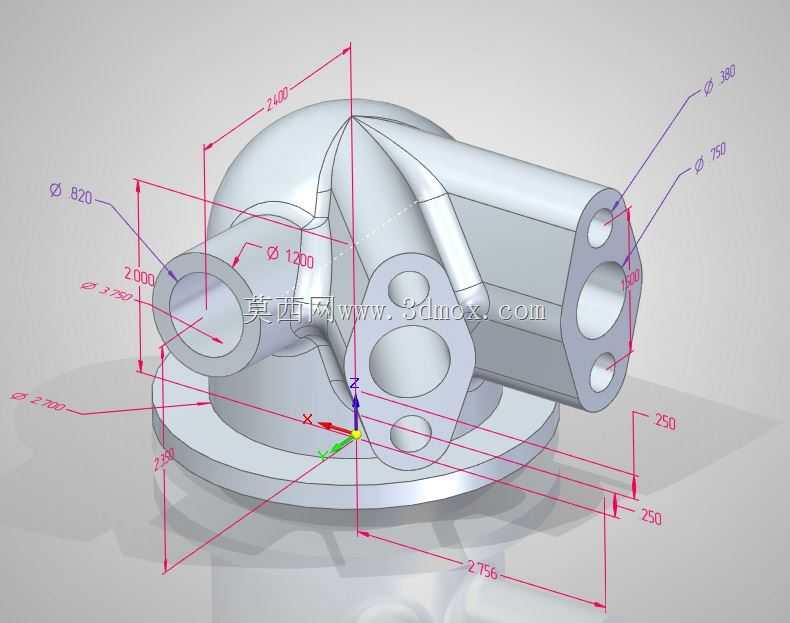

　　因为管路对接拧紧时会产生不小的倾覆力矩，设备运行过程中管路的振动也会对连接位置产生交变载荷，加强筋的存在能大幅提升连接位置的结构强度，避免长期使用后出现根部开裂的问题。从尺寸边界来看，整个部件的最大径向尺寸控制在两百毫米级别，轴向总高度不到三百毫米，整体占用空间很小，适合安装在设备内部空间局促的位置，各个端口的朝向经过优化，分别朝向水平、斜向与侧方三个不同方向，能适配不同走向的管路排布，不需要额外弯折管路就能完成连接，减少管路弯折带来的通径损失与安装应力。建模过程中需要特别注意各个端口的同轴度要求，以及法兰安装面与端口轴线的垂直度要求，如果这些形位公差控制不到位，安装时会出现管路别劲的问题，

　　长期运行下很容易出现密封失效或者连接螺栓断裂的故障。内腔的壁厚设计采用等壁厚原则，除了连接加强位置外，整个腔体的壁厚保持均匀，这样不管是采用金属铸造还是注塑加工，都能避免因为壁厚不均导致的缩孔、变形等加工缺陷，提升成品率。另外，各个端口的内孔边缘都做了小倒角处理，一方面是去除加工毛刺，避免安装时毛刺脱落进入管路造成下游元件堵塞，另一方面也能在安装密封件时起到导向作用，避免密封件被锐边切损导致泄漏。这类集成式转接部件相比传统的多个接头拼接方案，除了减少泄漏点外，还能大幅降低装配工作量，现场安装时只需要完成底部法兰与三个端口的连接即可，不需要像传统方案那样逐个对接多个接头、调整接头朝向，能有效缩短设备的装配周期，也方便后期的维护拆装。在实际选型应用中，需要根据输送介质的类型、工作压力、工作温度选择对应的加工材料，输送普通水介质可以采用铸铁或者工程塑料材质，输送液压油或者腐蚀性介质则需要采用不锈钢或者铜合金材质，不同材质的强度差异也需要在壁厚设计时做对应调整，保证额定工作压力下的结构强度满足使用要求。
