带加强筋筒式铰接支撑连接构件

　　在轻工输送、小型工程机械的连杆传动机构里，这类带侧置安装耳的筒式支撑件是很常见的受力构件，日常做机构方案迭代时经常会碰到类似的结构需求。它的核心作用是作为回转副的承载基体，筒身内部用来穿装铰接销轴或者配套轴套，侧伸的带孔耳板则用来和机架或者相邻的传动杆件做固定连接，把回转运动的支撑点和外部传力路径整合在一个零件上，减少装配时的零件数量和累积定位误差。

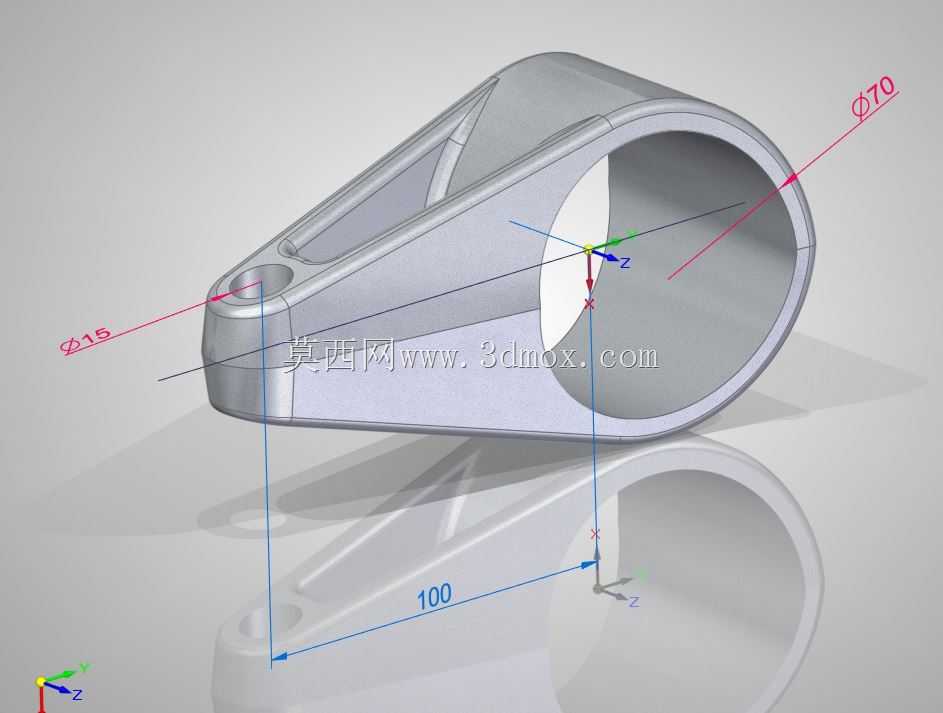

　　从结构受力逻辑来看，这个零件的筒身是主要的承载区域，内径70mm的内孔需要和销轴做间隙配合，工作时要承受径向的交变载荷，所以筒壁的厚度是按照接触压应力和弯曲疲劳强度来核算的，避免长期受载后出现筒身失圆或者内壁磨损过快的问题。侧伸的臂板和筒身衔接的位置做了三角形的加强筋结构，这个设计是整个零件的关键，因为耳板上的安装孔距离筒身中心有100mm的悬臂距离，工作时耳板受载会对衔接位置产生不小的弯矩，如果没有加强筋过渡，很容易在焊缝或者铸造圆角的位置出现应力集中，长期交变载荷下会萌生疲劳裂纹。加强筋的厚度是按照等强度原则设计的，从筒身外壁平滑过渡到耳板平面，既不会因为筋板过厚导致成型时出现缩孔缺陷，也不会因为筋板过薄达不到补强效果。

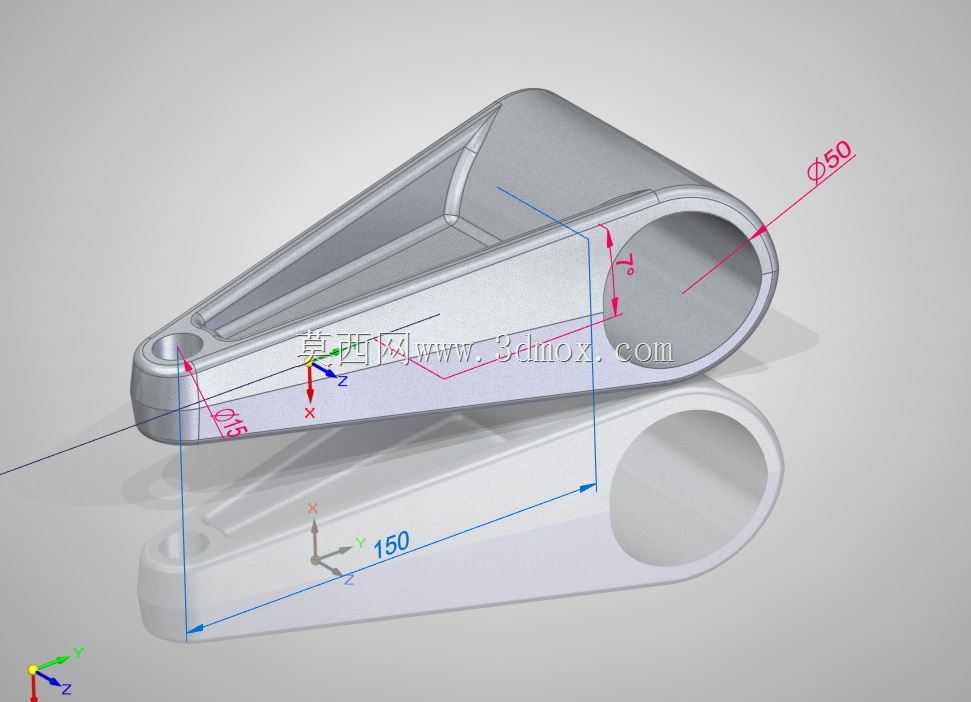

　　耳板端部的Φ15安装孔是用来穿装固定螺栓的，孔的位置精度直接影响整个支撑件的安装定位精度，建模的时候需要注意这个孔的轴线和筒身内孔轴线的平行度公差，实际加工时这个公差一般要控制在0.1mm以内，不然装配后会出现销轴卡滞、传动别劲的问题。筒身的端面做了小尺寸的倒角，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员或者配套的轴套端面，另一方面也方便轴套压装时的导向，减少压装过程中的偏斜问题。

　　实际选型应用的时候，首先要确认筒身内孔的配合尺寸和所用销轴的匹配度，如果是低速重载的工况，内孔还需要预留油槽或者润滑脂注油孔的位置，这个基础模型可以根据实际工况做二次修改。安装边界上要注意，耳板的安装孔中心到筒身最外侧的距离要和机架上的安装空位匹配，避免出现安装干涉，筒身的轴向长度也要和相邻连杆的宽度适配，保证铰接后两侧有足够的挡圈安装空间，防止销轴工作时轴向窜动。

　　建模过程中这类零件最容易出问题的地方是加强筋和筒身、耳板的衔接位置，很多新手建模时会直接做直角衔接，忽略了铸造或者机加工的圆角要求，实际生产时直角位置不仅应力集中严重，铸造件还容易出现浇不足的缺陷，机加工件则会在直角位置留下刀具无法加工到的残料，所以所有的衔接位置都要做不小于R2的圆角过渡。另外筒身的外圆和内孔要保证同轴度，不然压装轴套后会出现轴套内孔偏心，导致销轴转动时摩擦力矩过大，加剧零件磨损。

　　这类构件在实际设备里的更换频率不算低，因为铰接位置属于易损区域，长期磨损后内孔间隙变大就会导致整个机构的传动精度下降，出现异响或者晃动，所以建模时还要考虑后续维修更换的便利性，在不影响强度的前提下尽量减少零件的整体重量，降低更换时的操作难度。如果是用在有腐蚀环境的工况下，还可以在这个模型的基础上增加表面处理的结构预留，比如外表面的喷漆余量或者镀锌层的厚度补偿，保证处理后的尺寸仍然符合装配要求。
