多孔定位法兰式机械连接座结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488191
  • 多孔定位法兰式机械连接座结构设计
  • 多孔定位法兰式机械连接座结构设计
  • 多孔定位法兰式机械连接座结构设计
  • 多孔定位法兰式机械连接座结构设计
  • 多孔定位法兰式机械连接座结构设计
  • 多孔定位法兰式机械连接座结构设计

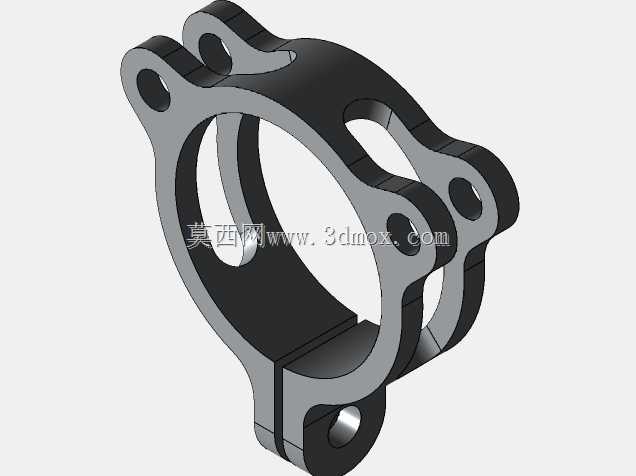

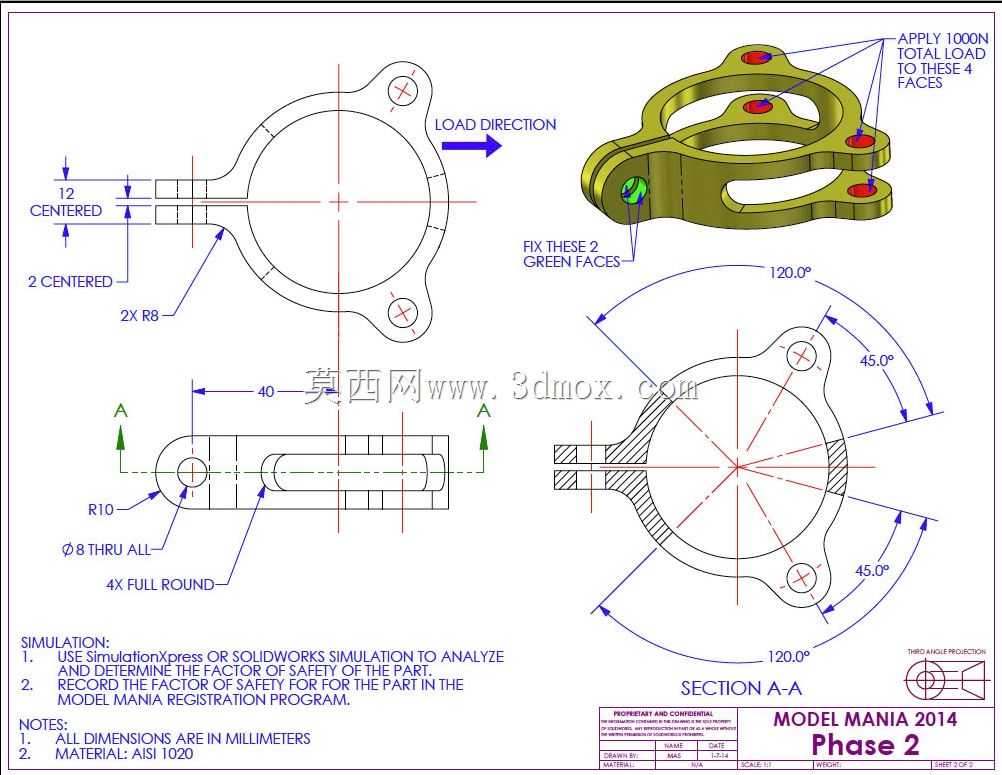

  这类带周向均布安装孔的法兰式连接座,在流体管路对接、旋转轴系端盖固定、泵阀进出口连接场景中应用极为广泛,日常做设备结构设计时,这类零件是管路与设备本体衔接最常用的过渡连接件,既承担轴向的载荷传递,也需要保证对接面的密封贴合度,避免出现介质渗漏或者连接松脱的问题。从结构设计逻辑来看,这类零件的核心设计要点首先是对接面的平面度控制,中间的大直径通孔是介质或者轴类零件的通行通道,通孔的内径尺寸需要匹配对接管路的通径或者穿过轴件的外径,预留合理的配合间隙,避免装配时出现卡滞。周向分布的安装孔采用不对称的耳式延伸布局,而非整圈法兰的满布结构,这种设计的优势在于可以在保证连接强度的前提下,大幅降低零件的整体重量,同时耳式结构的安装孔位可以适配不同角度的安装空间,在设备内部布局紧凑、安装操作空间有限的场景下,这种结构比整圈法兰更便于装配时的螺栓对位与拧紧操作。

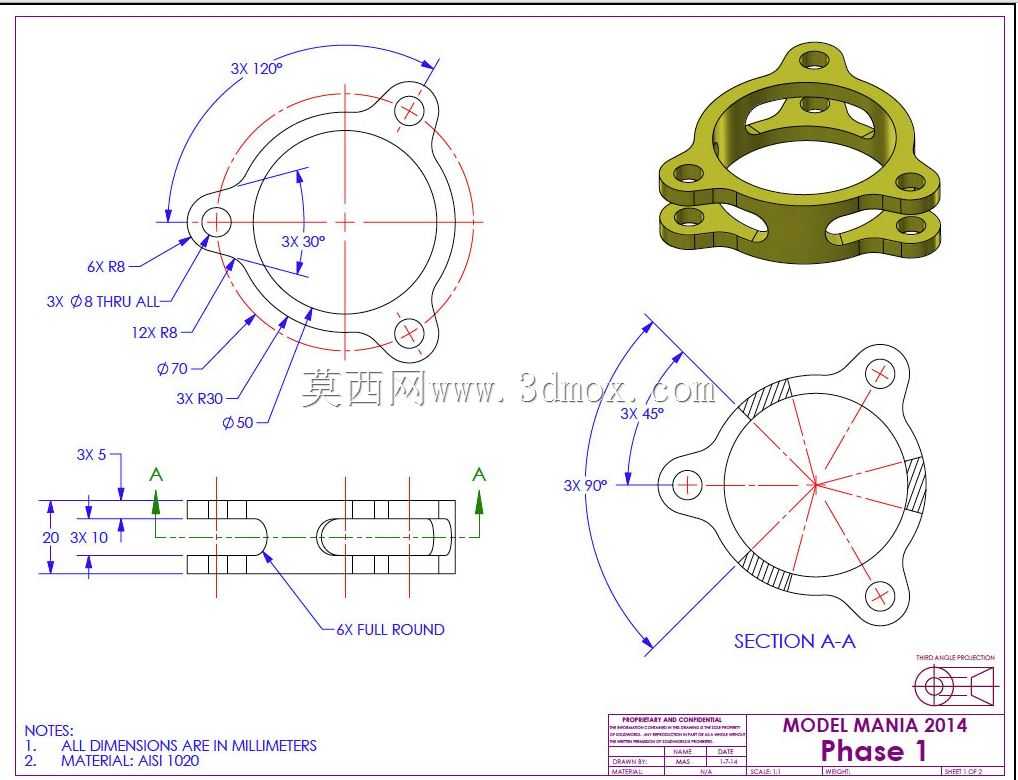

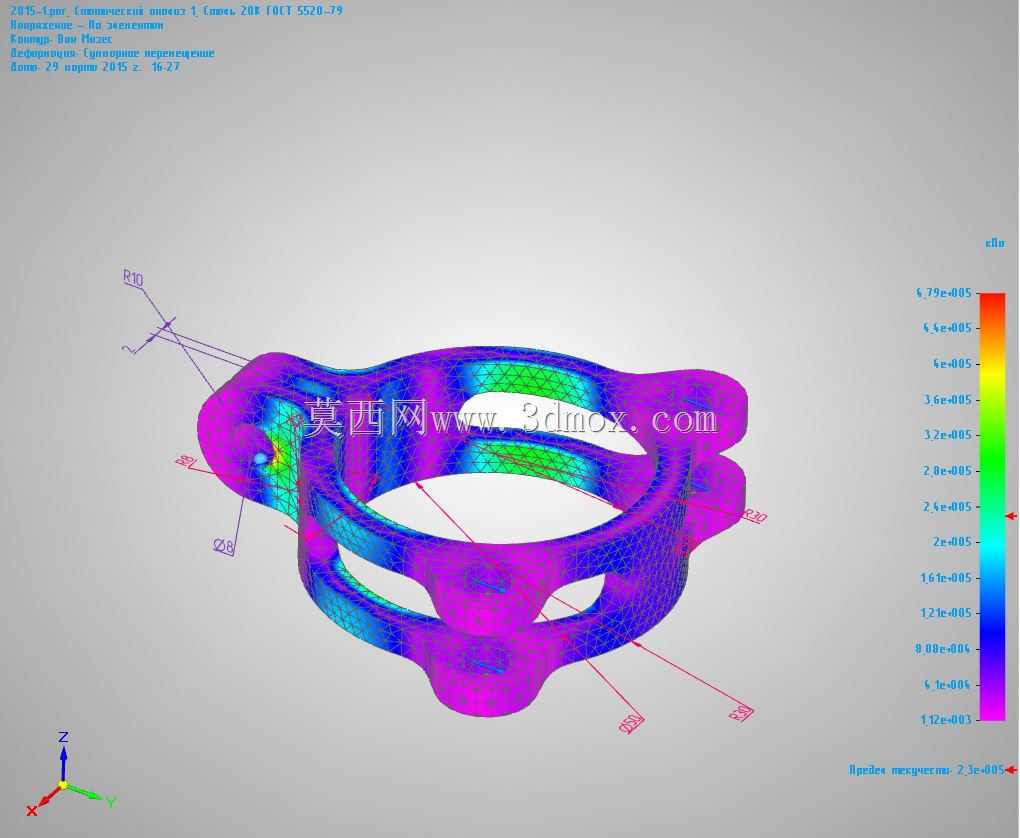

  设计这类零件时,首先要确定安装边界:零件的整体外轮廓尺寸由对接端的尺寸、安装孔的分布圆直径共同决定,每个安装耳的延伸长度需要保证螺栓安装时,扳手有足够的操作空间,不会和相邻的结构件发生干涉。安装孔的孔径要匹配所选螺栓的公称直径,通常比螺栓大0.5-1mm,预留一定的装配调整余量,抵消加工时的位置度误差。零件的主体厚度需要根据承受的压紧力、工作压力来计算,避免螺栓拧紧后零件出现翘曲变形,导致对接面密封失效。中间通孔的边缘做了圆角过渡处理,一方面是减少应力集中,避免零件在受交变载荷时出现裂纹,另一方面如果是走流体介质的场景,圆角过渡可以减少介质流动的阻力,降低局部紊流带来的冲蚀。

  从实际使用的角度,这类连接座通常采用金属材质加工,根据使用场景的不同可以选择铝合金、不锈钢或者碳钢材质:如果是轻量化要求高、载荷不大的气动管路场景,多选用铝合金材质,表面做阳极氧化处理提升耐腐蚀性;如果是液压系统或者有腐蚀性介质的工况,会选用不锈钢材质,保证长期使用的可靠性;普通的常压水气管路对接则可以选用碳钢材质,表面做镀锌或者发黑处理即可满足使用需求。零件的对接面需要做精加工处理,表面粗糙度通常要达到Ra1.6以上,保证和对接件贴合时没有缝隙,如果是需要密封的场景,对接面还会加工密封槽,安装O型密封圈或者密封垫片,进一步提升密封性能。

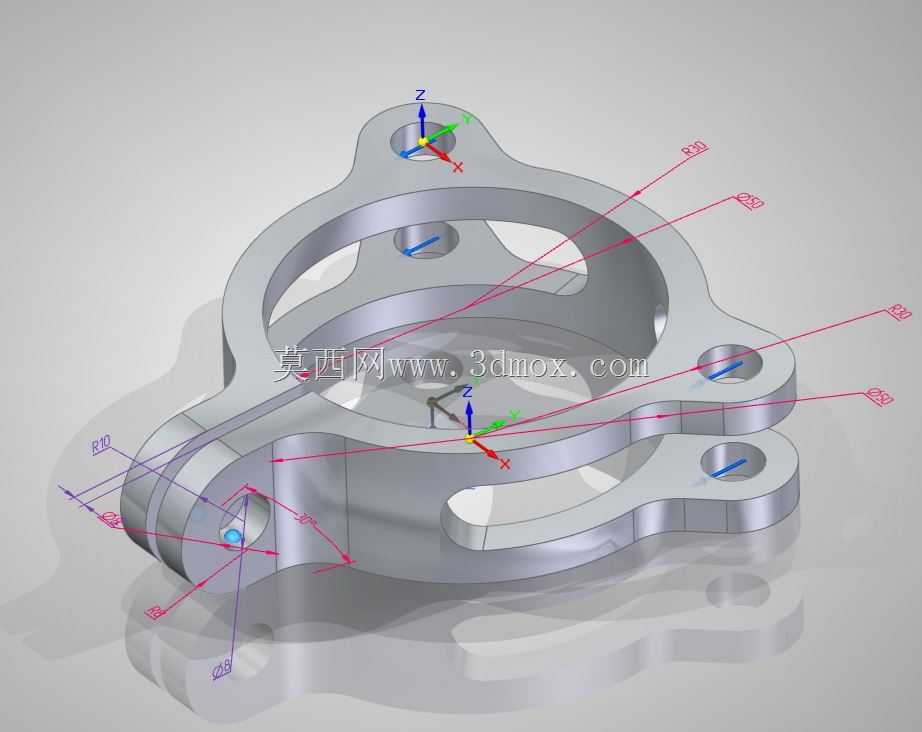

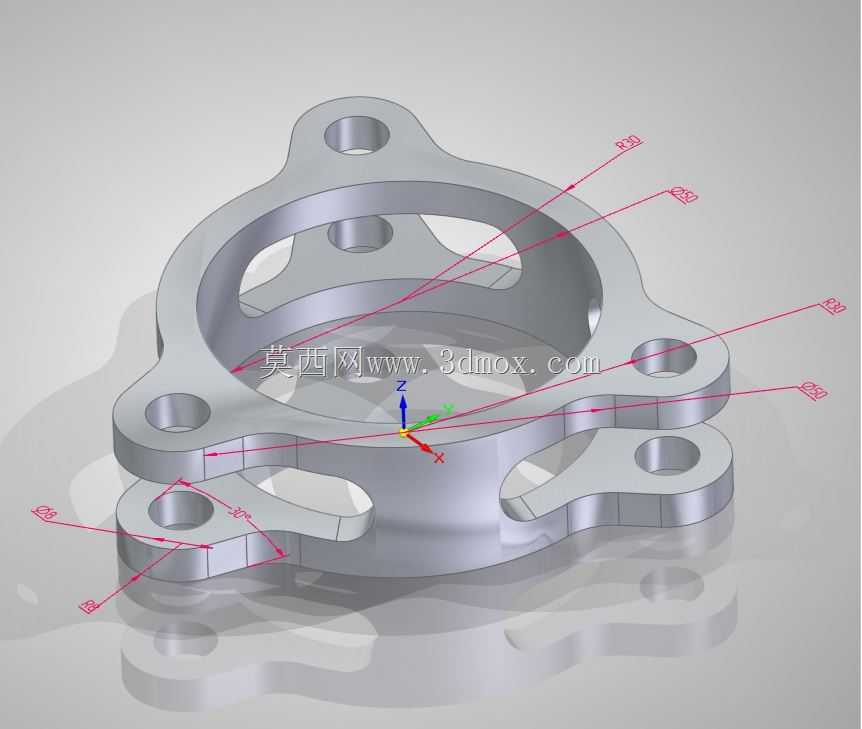

  建模过程中,这类零件的特征逻辑非常清晰:首先绘制主体的回转轮廓,通过旋转特征生成基础的环形基体,之后拉伸生成各个方向的安装耳,在安装耳上切除生成安装通孔,最后对所有的锐边做倒角或者圆角处理,避免装配时划伤操作人员,同时减少应力集中点。需要注意的是,各个安装孔的位置度公差需要合理标注,因为这类零件通常是成对安装或者和设备本体的安装位配合,如果孔位偏差过大,会导致装配时螺栓无法穿入,现场返修非常麻烦。另外零件的厚度方向尺寸公差也需要控制,过厚会增加不必要的成本和重量,过薄则会导致强度不足,受压后变形。在实际选型替换时,需要重点核对安装孔的分布圆直径、通孔通径、零件整体厚度这几个核心尺寸,只要这几个参数匹配,同时安装耳的外轮廓不与周边结构干涉,就可以实现通用替换,不需要额外修改周边的配套结构。这类零件虽然结构不算复杂,但是在整套设备的管路连接、端盖固定环节起到的作用非常关键,设计时如果忽略了平面度、位置度这些细节要求,很容易在设备运行后出现渗漏、连接松动甚至零件断裂的问题,导致设备停机故障。
