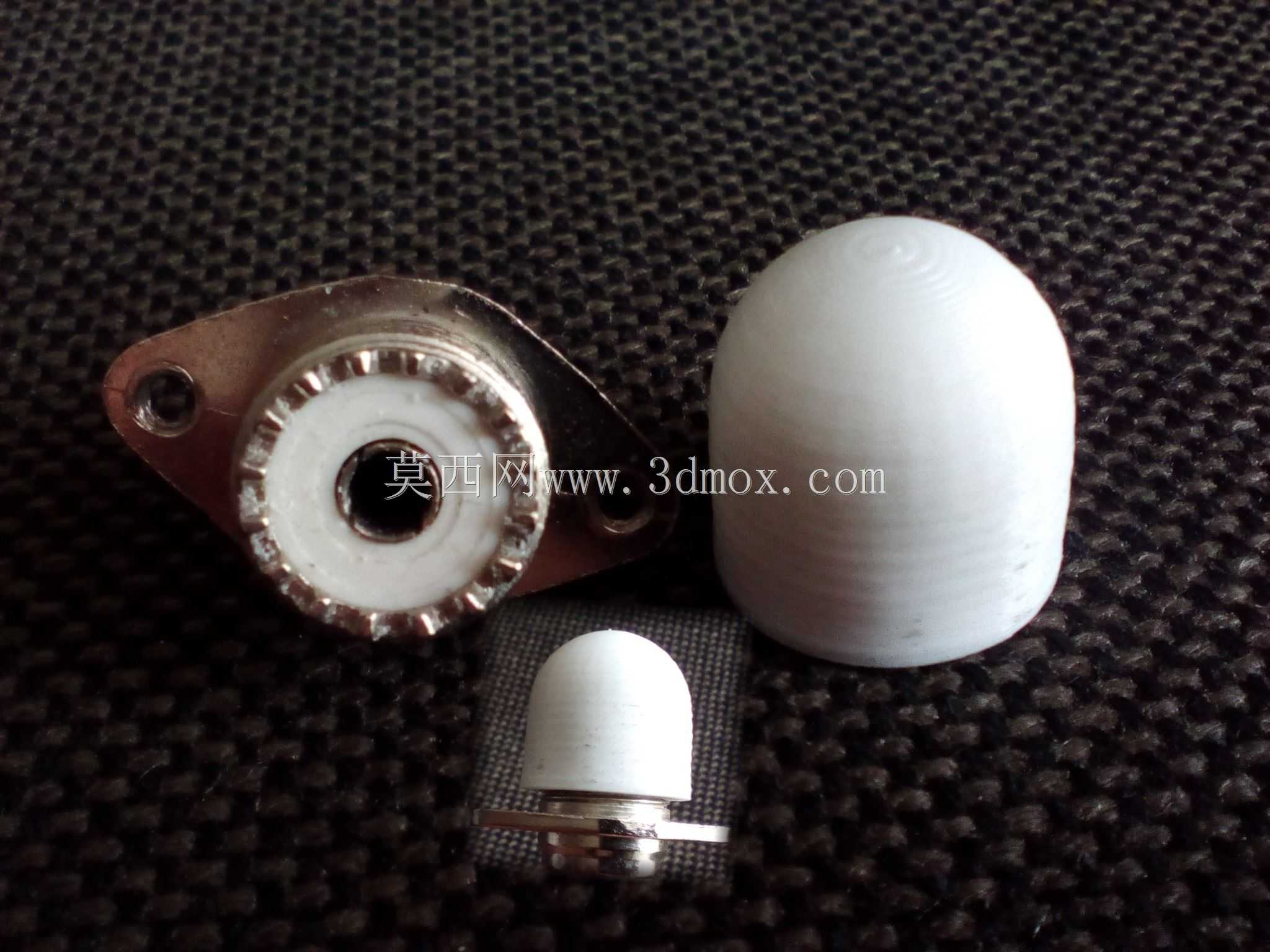

超高频射频连接器SO-239绝缘防护帽

这款防护帽主要适配SO-239型超高频射频插座，这类插座广泛应用在业余无线电通讯设备、车载电台、桌面短波电台、射频测试仪器的信号接口端，日常使用中，未插接馈线的插座接口很容易积落灰尘、溅入液体，或是在设备搬运、机柜布线过程中被金属碎屑刮伤内芯导体，长期暴露还会出现接口氧化导致接触阻抗升高，直接影响射频信号的传输效率，严重时甚至会出现信号驻波比异常，造成发射端功率反射损坏电台功放模块。设计这款防护帽时，首先要匹配SO-239插座的外螺纹规格，帽体内腔的螺纹段做了适配性的公差预留，考虑到不同厂家生产的插座金属外壳螺纹加工存在细微公差，安装时如果螺纹配合偏紧，可以通过热吹风适当加热帽体，利用工程塑料受热微膨胀的特性反复拧动几次，就能获得顺滑的安装手感，不会出现硬拧导致塑料帽开裂或是插座金属螺纹滑牙的问题。防护帽的外形采用半球形弧面设计，没有尖锐棱角，在密集排布的射频接口面板上安装后，不会刮伤相邻的馈线外皮，也能减少设备磕碰时的冲击力直接传递到插座基座上。从安装边界来看，这款防护帽完全覆盖插座外露的金属螺纹段和中心内导体，安装后不会超出法兰安装座的径向轮廓，不会干涉相邻接口的插头插拔，也不会影响插座本身通过法兰盘固定在设备面板上的安装结构。材质选用具备一定韧性和耐候性的绝缘工程塑料，既可以起到物理防护作用，也能在意外触碰时避免接口导体与其他金属部件短接，降低设备电路故障的风险。在业余无线电通讯的野外架设场景里，这类防护帽是很实用的配件，电台临时撤收时给外露的SO-239接口盖上防护帽，能避免运输途中沙尘进入接口内部，下次架设时不需要额外清理接口就能直接连接馈线，减少野外作业的准备时间；在固定安装的通讯机柜内部，给闲置的备用射频接口盖上防护帽，也能维持机柜内部接口的整洁度，降低长期运维的清洁成本。设计过程中还特意控制了帽体的壁厚，既保证足够的结构强度，不会因为轻微挤压就变形开裂，也不会因为壁厚过大导致材料浪费，同时半球形的顶面也方便操作人员徒手拧动，不需要借助额外工具就能完成安装和拆卸，日常使用十分便捷。
