钢丝绳式三位密码防盗挂锁三维设计

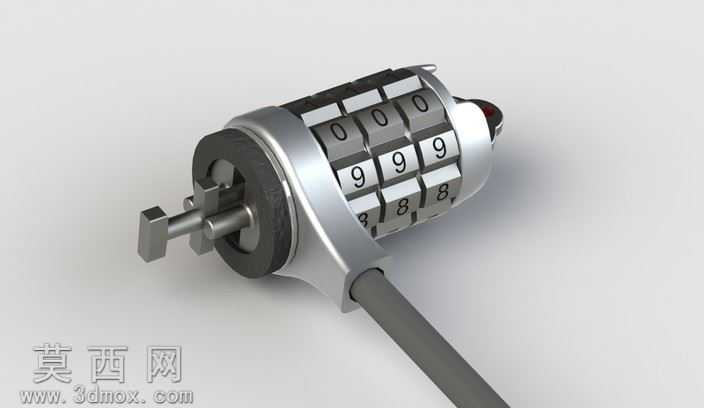

本作品为钢丝绳牵引式三位密码挂锁的三维建模设计，建模过程以真实密码锁的机械传动逻辑为核心依据，首先完成整体装配基准的搭建，以锁芯的轴向运动路径作为全局装配参考轴，依次排布锁体外壳、密码轮组、锁舌卡位结构、钢丝绳固定端、解锁拨块等核心零部件，确保各部件的装配公差符合实际五金锁具的生产精度要求，避免出现运动干涉问题。建模阶段对密码轮的细节做了精细化处理，每一个密码轮表面均匀蚀刻0-9共10组阿拉伯数字标识，数字凹槽的深度、轮片之间的分隔间隙都参照实物比例还原，三个密码轮同轴套装在锁芯定位轴上，相邻轮片之间设置微小的装配间隙，保证密码轮转动时的顺滑手感，同时不会出现轴向窜动的问题。锁体外壳采用锌合金材质的渲染表现，表面做亚光镀铬的金属质感处理，通过调整材质的反射率、粗糙度参数，还原出五金锁具表面细腻的金属光泽，边缘的圆角过渡处做了高光强化处理，凸显压铸成型后的圆润工艺质感。密码轮部分采用ABS工程塑料的材质表现，表面做细微的磨砂纹理处理，数字凹槽内填充深灰色油墨质感，提升数字标识的辨识度，与金属锁体形成清晰的材质层次区分。钢丝绳部分采用多股钢丝绞合的结构表现，外层包裹PVC防护套，渲染时还原出软质塑胶的半哑光质感，钢丝绳与锁体连接的端头做了金属压合固定的结构还原，端头处的收口细节、压合痕迹都做了精细化建模，还原真实钢缆锁的端头固定工艺。锁舌卡位结构是本次建模的核心设计重点，内部的卡位弹片、密码轮卡槽、锁舌限位槽都做了1:1的结构还原，当三个密码轮转动到正确密码位置时，轮片内侧的卡槽会对齐锁舌上的卡位凸点，此时按压解锁拨块即可带动锁舌轴向移动，释放钢丝绳端头完成解锁；密码错位时卡槽与凸点错位，锁舌被完全限位无法移动，实现防盗锁止功能，整个运动逻辑在装配体中做了运动仿真验证，确保各部件的运动路径无干涉，卡位、解锁的动作流畅符合实际使用逻辑。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度角投射，勾勒出锁体的金属轮廓与密码轮的立体层次，辅助光源从另一侧补光，弱化阴影区域的死黑问题，底部添加柔和的接触阴影，让整个锁具模型呈现出真实的产品展示效果，整体建模既还原了密码挂锁的外观细节，也完整复现了内部的机械锁止逻辑，可用于锁具结构演示、产品设计参考等场景。
