紧凑式面板锁工业五金结构设计

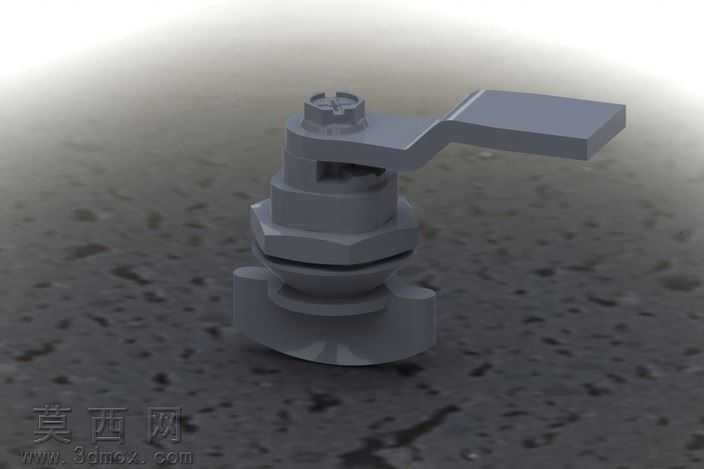

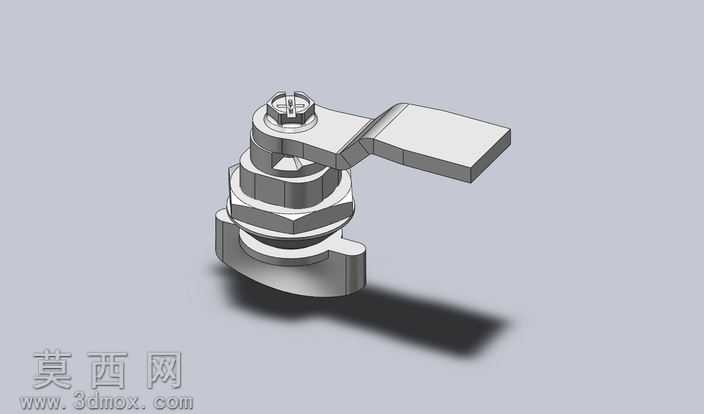

本面板锁三维模型采用SolidWorks完成全参数化建模，建模过程遵循工业五金件的实际生产加工逻辑，对锁体各组成部件进行了1:1比例的精准还原。模型整体采用自底向上的建模思路，首先完成锁芯基座、锁紧转舌、操作手柄、锁紧螺母、底部定位卡扣等独立零件的单独建模，再通过同轴配合、面贴合配合、角度限位配合完成整体装配，完整还原了面板锁的实际装配关系与运动逻辑。材质渲染阶段，针对锁体常用的锌合金压铸材质进行参数调校，赋予模型哑光金属质感，表面添加细微的磨砂颗粒纹理，模拟工业五金件常见的喷塑或镀锌表面处理效果，渲染时采用柔和的侧上方打光，清晰呈现各部件的棱边倒角、螺纹细节与结构层次，避免过度反光掩盖结构特征。结构设计上，该面板锁采用经典的转舌锁紧结构，锁体主体为带外螺纹的柱状基座，可穿过面板预设的安装孔，通过上下两个六角锁紧螺母实现与面板的夹紧固定，适配不同厚度的安装面板；顶部操作手柄与内部锁芯联动，旋转90度即可带动底部的偏心转舌完成锁紧与解锁动作，手柄末端做了加宽扁平化处理，增大操作时的受力面积，无需额外工具即可手动操作；底部转舌做了圆弧过渡处理，避免锁紧时刮擦柜体内部构件，同时在锁体与面板接触的位置设计了环形定位凸台，安装时可快速定位，防止锁体随手柄转动出现移位。设计过程中充分考虑了面板锁的实际使用场景，整体结构紧凑无冗余部件，各活动部件之间预留了合理的装配间隙，既保证转动操作的顺畅度，又避免间隙过大导致锁体晃动，所有棱角位置均做了0.2-0.5mm的倒角处理，既符合五金冲压、压铸加工的工艺要求，避免加工时出现应力集中导致的部件开裂，也能去除锐边防止安装使用过程中划伤操作人员。模型完整保留了各部件的可编辑参数，可根据实际安装需求调整锁体长度、转舌长度、螺纹规格等参数，能够直接用于工业机柜、配电箱、设备舱门、工具箱等场景的面板锁选型配套与结构验证。
