纸杯成型加工生产设备三维结构设计

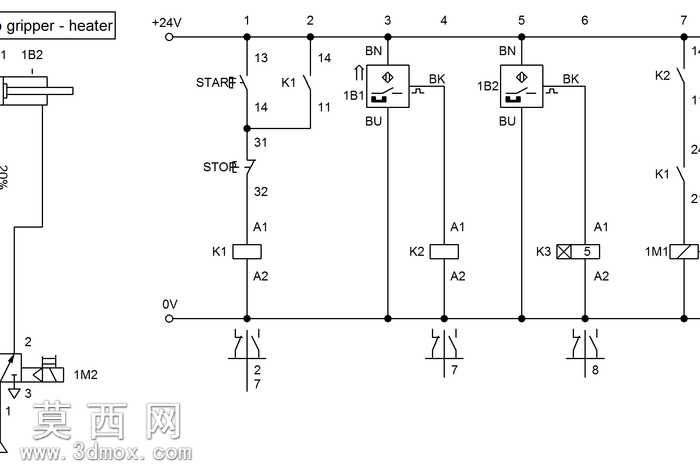

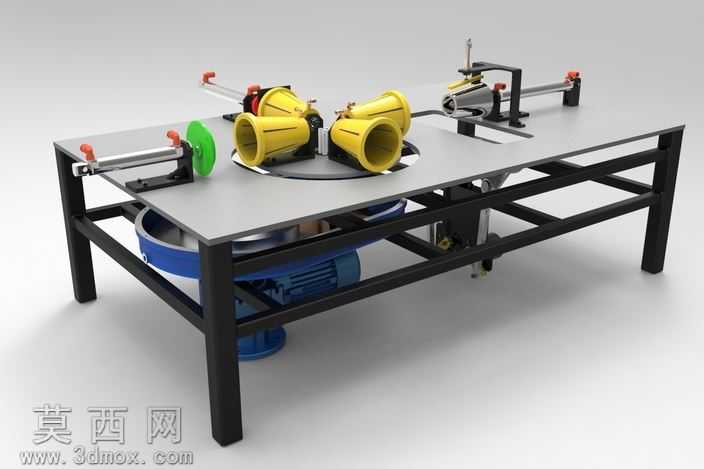

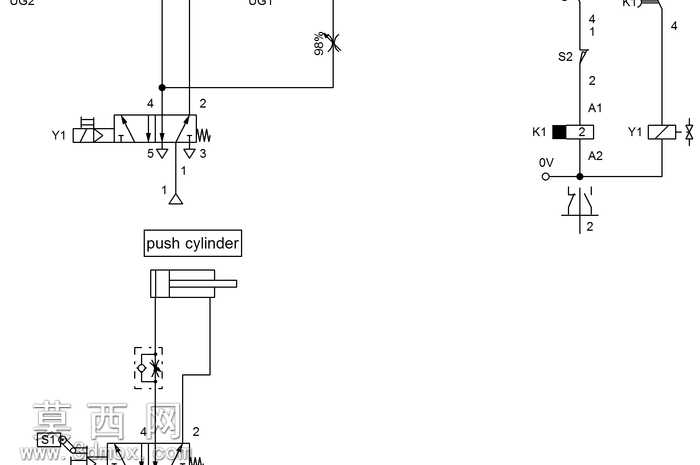

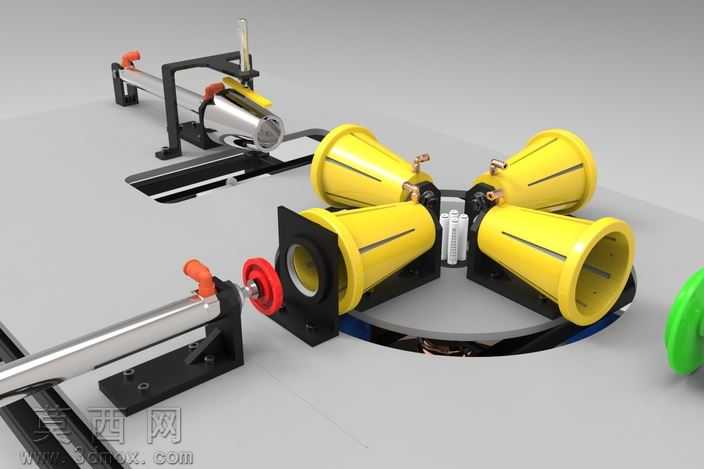

本作品为纸杯生产加工设备的三维设计模型，整体采用SolidWorks完成全参数化建模，通过Keyshot完成写实级渲染呈现。模型整体以方管焊接机架作为承载基体，台面采用加厚冷轧钢板材质模拟，表面赋予哑光金属磨砂材质，还原工业设备台面的耐磨质感；机架底部设置蓝色异步电动机模型，赋予电机外壳烤漆材质、端盖金属切削质感，还原驱动单元的真实外观。台面核心区域设置回转式多工位转盘结构，转盘上安装两组黄色杯筒成型模具，模具赋予工程塑料ABS的哑光黄材质，精准还原纸杯成型过程中杯身定型的工位结构；转盘旁侧设置多组气动进给机构，搭配带红色胶头的手柄式手动调节阀、绿色导向轮组件，气缸部分赋予铝合金阳极氧化银白材质，活塞杆做抛光金属质感处理，精准还原工位进给、定位的动作逻辑。模型还包含杯底送料裁切机构，通过导轨滑块组件实现横向进给，压合部件做发黑处理的金属材质，模拟杯底与杯身压合前的送料定位结构。建模过程中对所有运动部件做了装配约束，可直观展示转盘间歇回转、各工位依次完成杯身卷边、杯底压合、出料的动作流程；渲染阶段采用三点布光，台面添加细微的使用划痕纹理，机架焊缝做细微凸起处理，增强模型的工业真实感。设计思路围绕纸杯生产的工序流程排布工位，将送料、成型、压合、出料工序沿转盘圆周分布，最大化缩减设备占地面积，同时预留电机传动带、凸轮分割器的安装空间，保证结构的可实现性，所有非标准件均按机械设计手册的公差要求建模，标准件如导轨、气缸、螺栓均调用符合国标的标准件库模型，确保模型可直接用于方案演示、结构校核与生产参考。
