硬齿面直齿锥齿轮三维结构设计

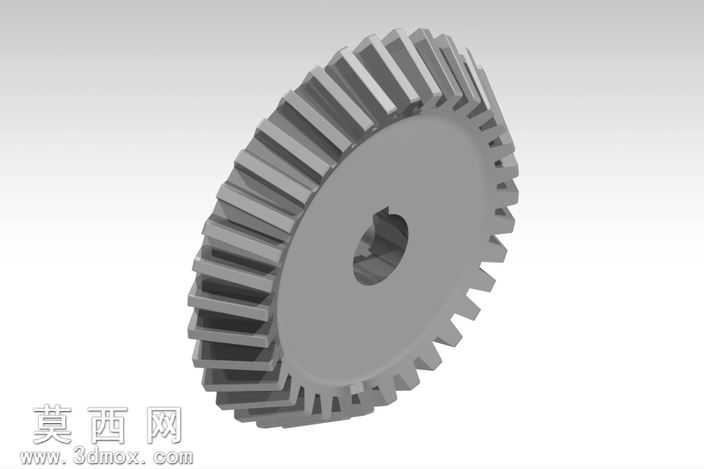

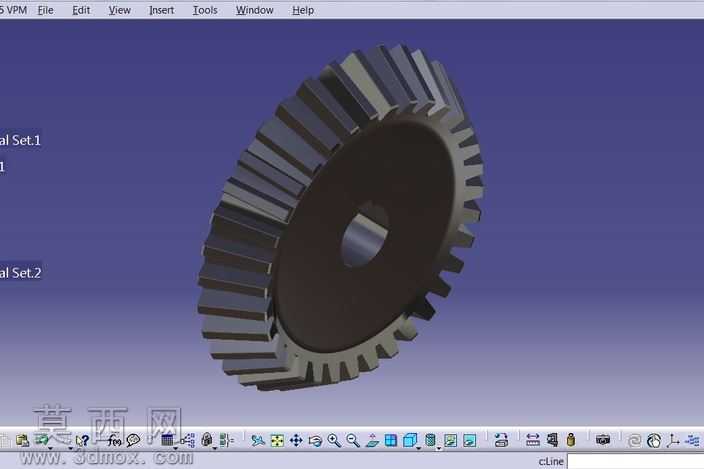

本作品为硬齿面直齿锥齿轮三维建模作品，采用三维参数化建模思路完成整体结构搭建，建模过程中严格遵循锥齿轮啮合传动的几何设计规范，精准还原直齿锥齿轮的齿形轮廓、分度锥角、齿顶锥角与齿根锥角参数，保证齿面啮合区域的几何精度符合传动设计要求。模型整体采用一体式结构设计，中心设置标准安装轴孔，可直接与匹配的传动轴完成装配对接，轮齿沿锥面呈放射状均匀排布，每个轮齿的齿厚、齿高参数沿锥面方向呈规律性渐变，齿面做硬齿面结构强化设计，可适配高负载、高转速的减速机传动工况。建模过程中首先通过草图绘制完成锥齿轮的分度圆锥、齿顶圆锥、齿根圆锥的基准轮廓，通过参数化特征生成单个轮齿的实体结构，再通过圆周阵列命令完成全部轮齿的均匀排布，随后对轮齿边缘做工艺倒角处理，避免应力集中导致的齿部崩损问题，中心轴孔处做公差适配设计，保证装配时的同轴度精度。材质渲染阶段采用合金结构钢材质预设，还原硬齿面齿轮经过热处理后的金属哑光质感，齿面部分做细微的磨削纹理处理，还原真实机加工后的表面状态，整体模型无多余碎面、无几何错误，特征树逻辑清晰可编辑，可直接用于减速机传动系统的装配仿真、运动干涉检查、有限元受力分析等工程场景，也可作为机械设计教学中锥齿轮结构讲解的演示模型，帮助学习者直观理解直齿锥齿轮的空间结构、啮合原理与装配关系，适配传动系统设计中垂直交错轴的动力传递需求，能够有效承载传动过程中的径向与轴向载荷，硬齿面设计可大幅提升齿轮的耐磨性能与使用寿命，适配长期连续运转的工业传动场景。
