布鲁泰克103型减速器大齿轮三维设计

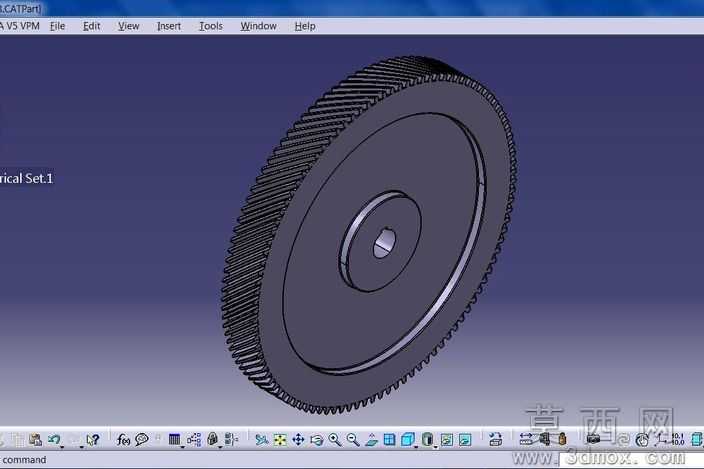

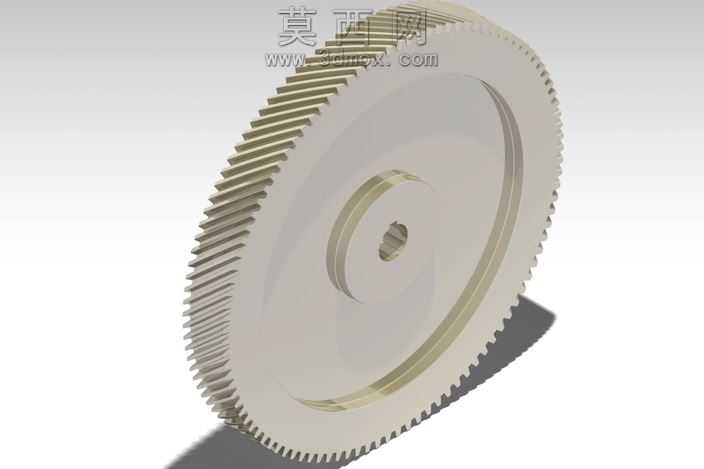

本作品为减速器配套的大直径斜齿轮三维模型，建模过程严格遵循机械传动设计规范，首先基于渐开线齿廓生成原理，在三维建模环境中完成齿形参数的精准定义，匹配对应减速器的传动比要求设定齿数为103，齿向采用斜齿设计以提升传动平稳性、降低啮合冲击与运行噪音。建模阶段先绘制齿轮的基准回转体轮廓，通过拉伸、旋转特征构建齿轮的轮体基体，针对中心安装孔、轮毂定位台阶、轮辐减重结构分别进行特征切除与添加，保证轮体结构在满足强度要求的前提下尽可能降低自重，适配减速器的轻量化装配需求。齿形部分通过参数化方程生成单齿的渐开线曲面与齿根过渡曲面，利用圆周阵列特征完成全部轮齿的排布，过程中严格校验齿距、齿厚、螺旋角等核心参数，确保轮齿啮合间隙符合传动公差要求。材质设置阶段，针对齿轮的应用场景赋予合金结构钢材质属性，调整金属材质的粗糙度、反射率参数，还原钢制零件经机加工后的表面质感，同时对齿面啮合区域做细微的材质区分，模拟实际使用中的接触痕迹。渲染环节采用柔和的工业产品布光方案，通过主光、补光、轮廓光的搭配，清晰展现轮齿的螺旋走向、轮毂的台阶结构、轮辐的过渡曲面，模型投影自然，结构层次分明，能够直观呈现齿轮的整体形态与细节特征。设计过程中充分考虑该齿轮与减速器内部其他传动件的装配适配性，中心孔的键槽结构、轮毂的轴向定位尺寸均匹配对应减速器的安装要求，轮缘厚度、轮辐的过渡圆角均经过结构合理性校验，避免应力集中问题，可直接用于减速器的装配干涉检查、运动仿真验证，也可作为机械传动教学、齿轮设计参考的数字化模型使用。
