减速机配套挠性弹性联轴器三维设计

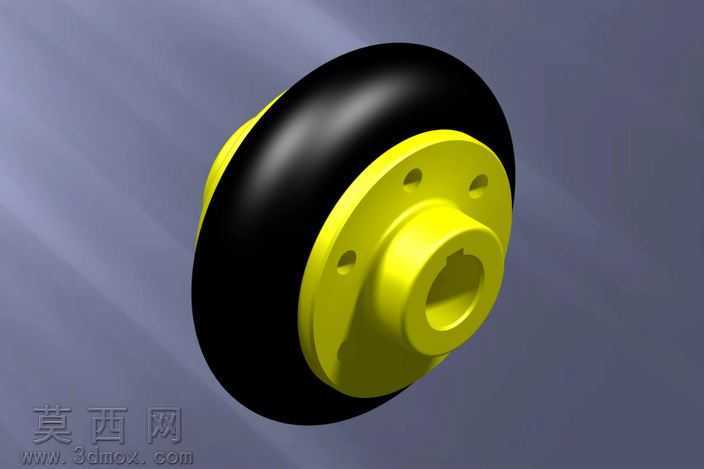

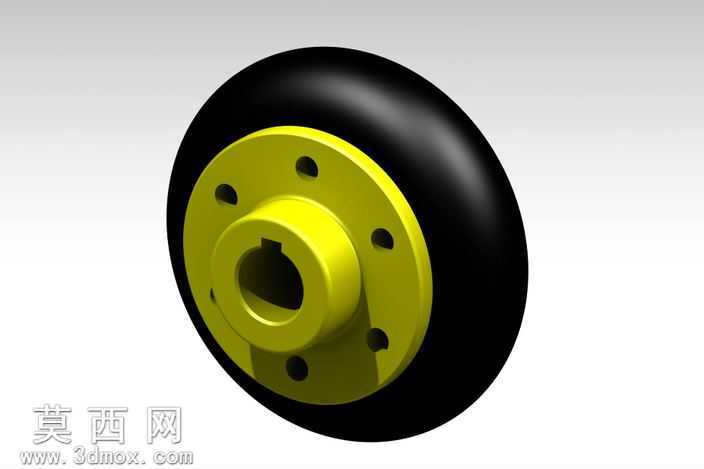

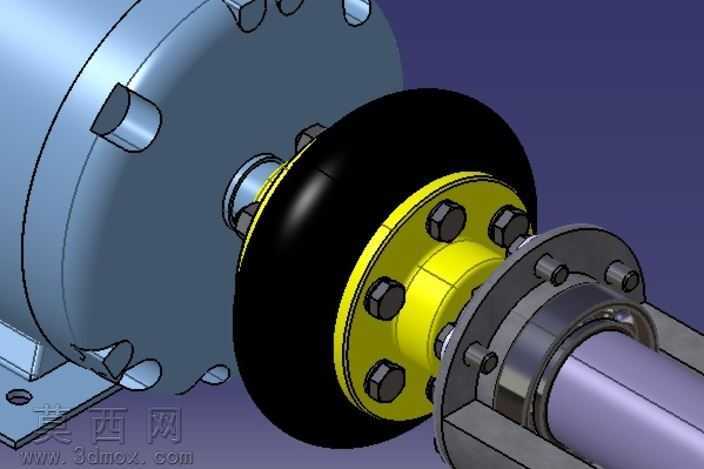

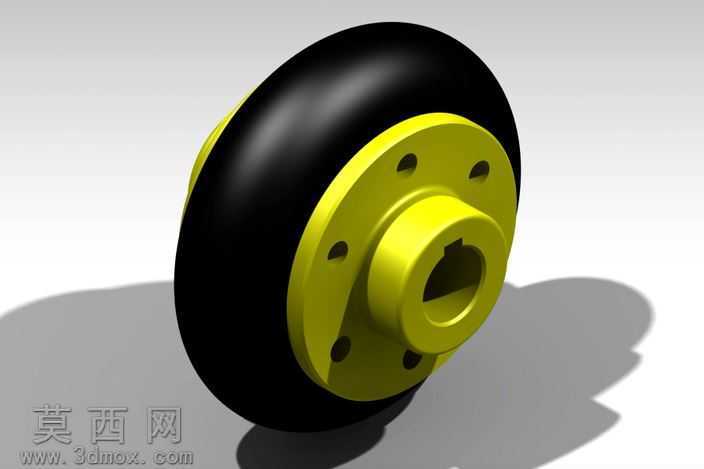

本作品为适配减速机传动场景的挠性弹性联轴器三维模型，建模阶段采用CATIA软件完成全参数化结构搭建，首先基于传动扭矩、轴孔配合公差完成核心参数定义，先绘制法兰端毂体的二维草图，通过旋转凸台命令生成带键槽的轴孔基体，再对法兰端面的安装孔位进行圆周阵列，保证孔位分度精度符合安装配合要求，同时对毂体的过渡圆角、拔模斜度进行细节处理，避免后续工程应用中的应力集中问题。中间弹性缓冲部分采用橡胶类材质建模，通过曲面扫掠、加厚命令生成环形弹性体结构，精准匹配两侧金属毂体的贴合轮廓，保证装配后弹性体与金属件无干涉、贴合面完全贴合。渲染阶段对金属毂体赋予亮黄色金属漆材质，调整材质的反光度、粗糙度参数还原金属加工后的漆面质感，对中间弹性缓冲层赋予哑光黑色橡胶材质，调整材质的漫反射、凹凸参数模拟橡胶表面的细微磨砂质感，场景采用渐变灰背景配合三点布光，主光源从侧上方打亮模型主体轮廓，辅光源补全暗部细节，背光源勾勒模型边缘提升立体感，清晰呈现联轴器的整体结构与材质区分。结构设计上，该联轴器依靠中间弹性体的弹性变形补偿两轴的相对偏移，可缓冲传动过程中的振动冲击，降低减速机运行时的噪音与轴系负载，法兰端的安装孔用于与对接设备的端面固定，带键槽的轴孔可与输入输出轴实现周向固定，传递额定工作扭矩，整体结构紧凑，安装维护便捷，适配中小功率减速机的传动连接场景。设计过程中充分考虑了零部件的可加工性与装配工艺性，金属毂体的结构符合常规车削、钻削加工的工艺要求，弹性体的轮廓尺寸适配常规模压成型工艺，装配关系完全符合实际机械安装的逻辑，可直接用于传动系统的装配模拟、运动仿真，也可作为减速机配套部件选型、教学演示的数字化参考模型，帮助设计人员直观理解挠性联轴器的工作原理与结构组成。
