DX-1212EX行人前移式仓储叉车设计

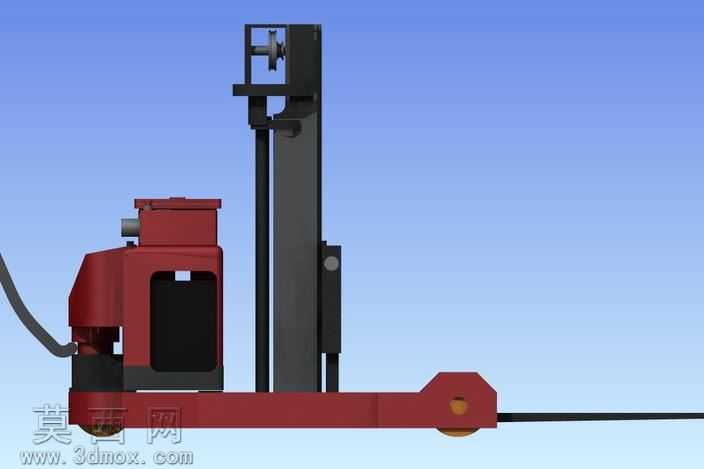

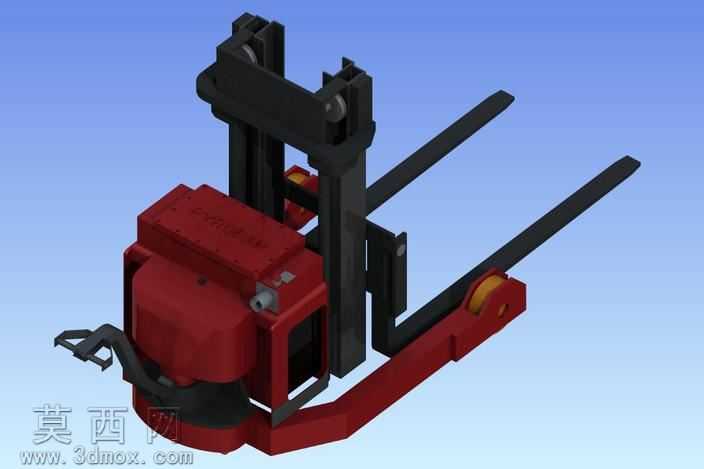

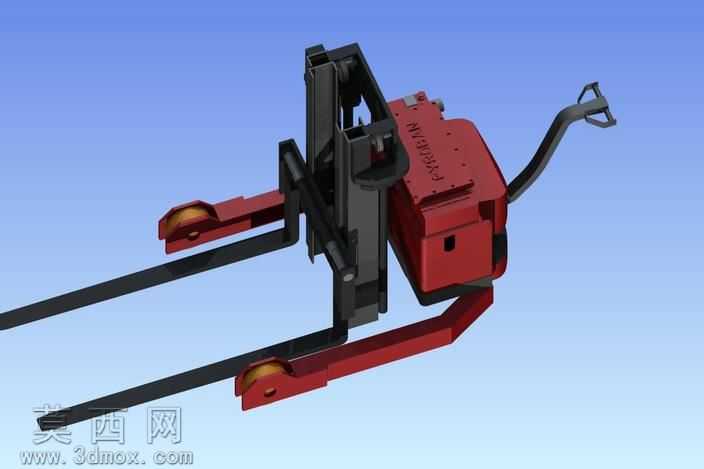

本作品为步行操控式前移叉车的三维设计成果，建模阶段严格遵循仓储窄通道作业的实际工况需求，以1:1等比例还原设备的真实尺寸与装配关系。建模过程中首先搭建主体承载框架，将车体分为动力舱、门架升降机构、前移货叉总成、操控扶手四大模块逐一构建，各部件间的装配约束完全匹配实际机械连接逻辑，可清晰呈现货叉前移、门架起升的运动行程与配合关系。材质渲染阶段针对不同部件的实际用材赋予对应质感：动力舱外壳采用哑光工业红金属漆材质，还原电动叉车壳体的磨砂漆面质感，表面添加细微的使用划痕与品牌标识压印细节提升真实感；门架与货叉部分采用高强度锰钢材质，表面做发黑防锈处理，呈现深灰哑光金属质感，边缘处添加轻微的磨损亮边，模拟货叉长期叉取货物的摩擦痕迹；承载轮与扶手操作件采用黑色硬质橡胶与工程塑料材质，橡胶表面添加防滑纹理细节，扶手的操控按钮做分色处理，还原真实设备的操作交互逻辑。结构设计上充分考虑步行式叉车的使用特性，将整车重心控制在承载轮支撑范围内，前移机构采用双伸位支腿设计，货叉可沿支腿轨道向前延伸，无需整车驶入货架底部即可完成货物取放，适配窄通道仓储作业需求；动力舱内置配重块结构，平衡满载起升时的前倾力矩，操控扶手设置在车体后侧符合人体工程学，步行操作时可灵活控制行进方向与起升动作，扶手末端的安全防撞开关结构也在模型中完整还原。设计过程中优先保障结构的合理性与可落地性，所有部件的尺寸参数均参考行业通用标准，门架的起升高度、货叉的额定载荷、整车的转弯半径均经过参数化校核，既满足轻型仓储的搬运需求，又控制整车体积适配狭小作业空间，渲染阶段采用淡蓝色渐变背景突出设备主体，多角度展示可清晰呈现整车的结构布局与细节特征，可用于仓储设备选型参考、机械结构教学演示以及产品宣传展示使用。
