瑞克与莫蒂主题传送门式手持道具

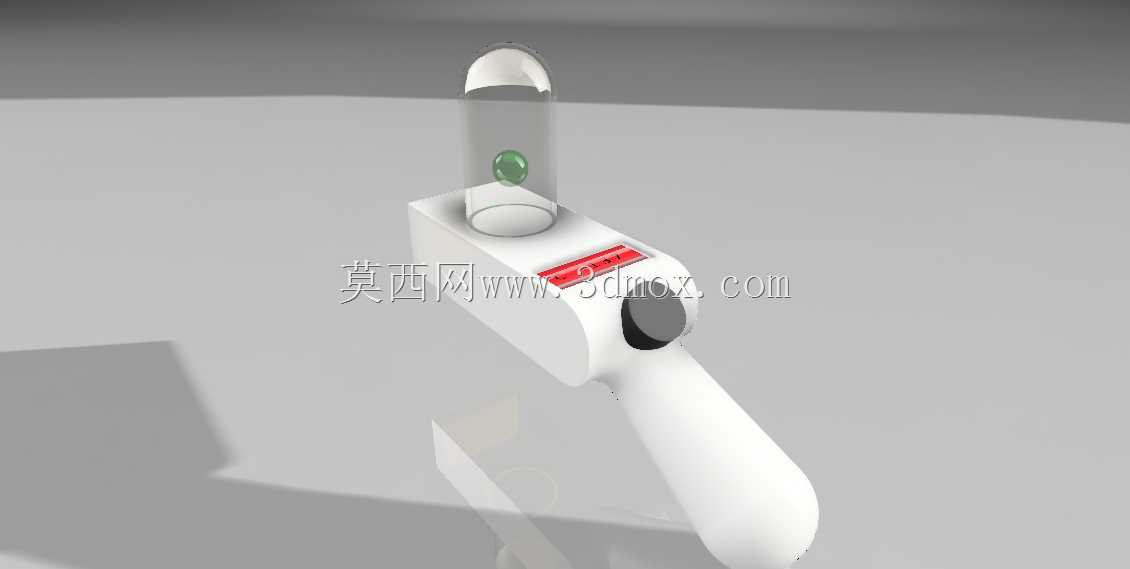

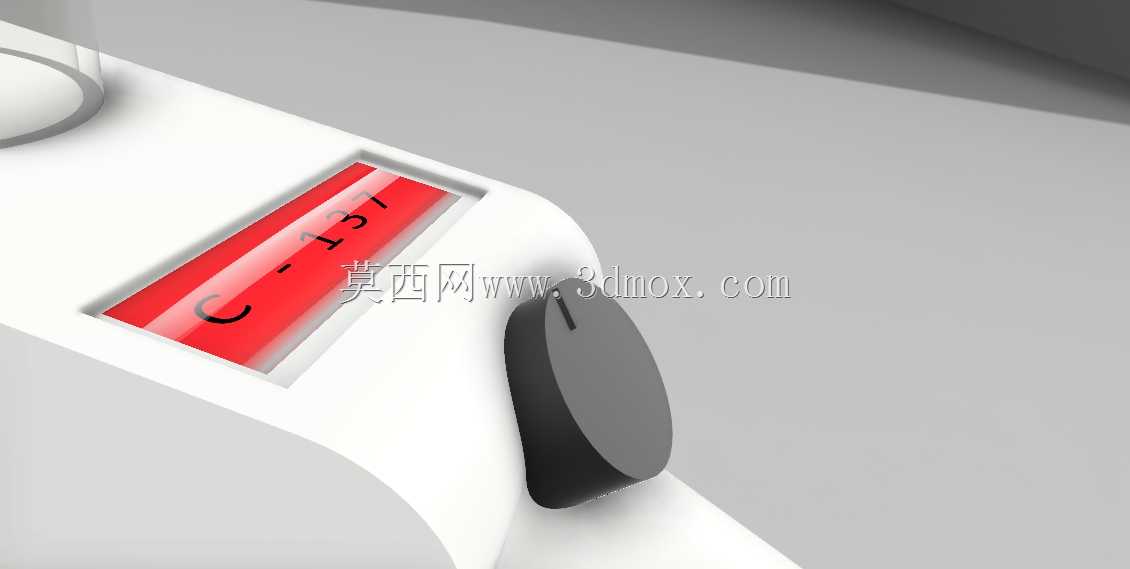

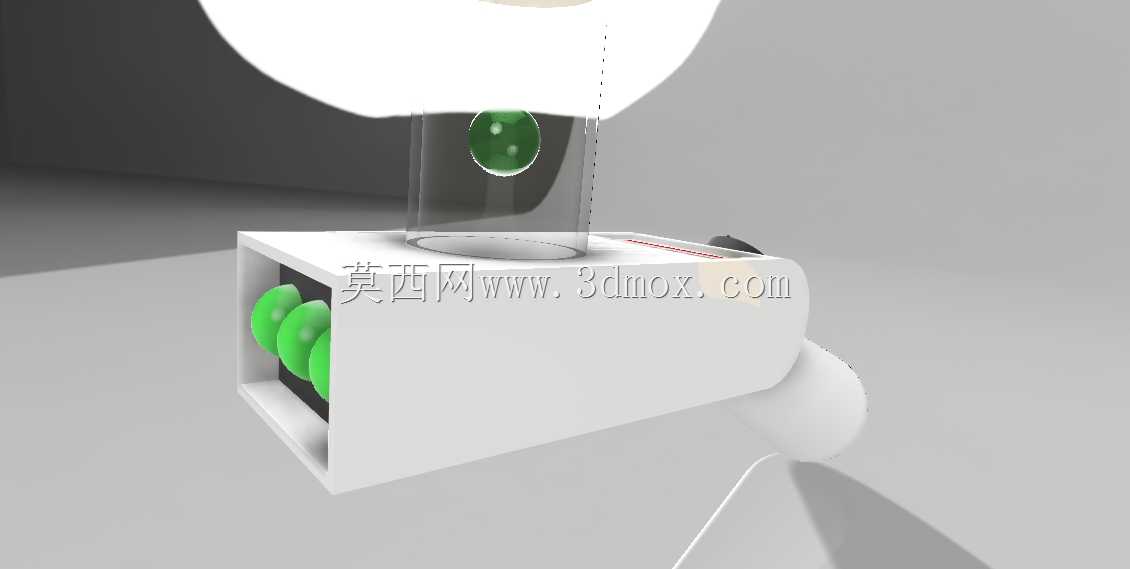

这款手持科幻道具的三维结构设计，参考了科幻动画作品中的经典装置设定，整体采用单手握持的枪式布局，握持区域做了贴合手掌弧度的曲面过渡，握持段的截面为渐变椭圆形态，从靠近功能端的粗段向尾部逐渐收窄，适配不同手型的持握受力需求，长时间持握也不会出现硌手的应力集中点。装置上部的功能舱采用透明罩体结构，罩体与底座的配合面做了环形定位止口，装配时可直接卡入定位槽完成固定，不需要额外设置紧固件，既保证了外观的整体性，也方便内部展示件的更换调整，罩体内部预留了球形展示件的放置空间，球形件与底座之间留有1.2mm的间隙，避免晃动产生的摩擦异响。装置侧面的功能标识区做了下沉式凹槽设计，标识件可嵌入凹槽内通过背胶固定，不会突出本体表面破坏整体的流畅曲面，凹槽边缘做了0.3mm的圆角过渡，避免安装时划伤操作人员的手部。扳机区域的转动副采用销轴连接结构，销轴与本体的安装孔采用H7/g6的间隙配合，扳机转动行程控制在15度范围内，转动过程无卡滞，扳机与本体之间预留了0.8mm的安全间隙，不会夹到操作人员的手指。从安装边界来看，装置整体最大外轮廓尺寸控制在210mm长度范围内，最大宽度处为握持段的42mm，上部功能舱的最大直径为38mm，整体重量通过壁厚优化控制在180g以内，适合作为cosplay活动的手持道具使用，也可作为科幻主题的桌面展示摆件。在实际应用场景中，该结构可直接通过FDM3D打印完成分体制作，各部件的拆分面均设置在曲面的平缓过渡区域，打印时不需要添加大量支撑结构，打印完成后仅需简单打磨即可完成装配，透明罩体可采用透明光敏树脂材料打印，获得更好的透光展示效果。设计过程中对所有外露边缘都做了R0.5以上的圆角处理，不存在尖锐的棱角，使用过程中不会造成划伤，本体的壁厚统一设置为2mm，既保证了结构强度，也不会因为壁厚过大导致打印过程中出现翘曲变形，内部的加强筋均设置在非外观面，筋位厚度为1.2mm，与本体壁厚的比值控制在0.6，避免表面出现缩痕影响外观质量。
