工业RMA型长杆燃烧喷枪结构设计

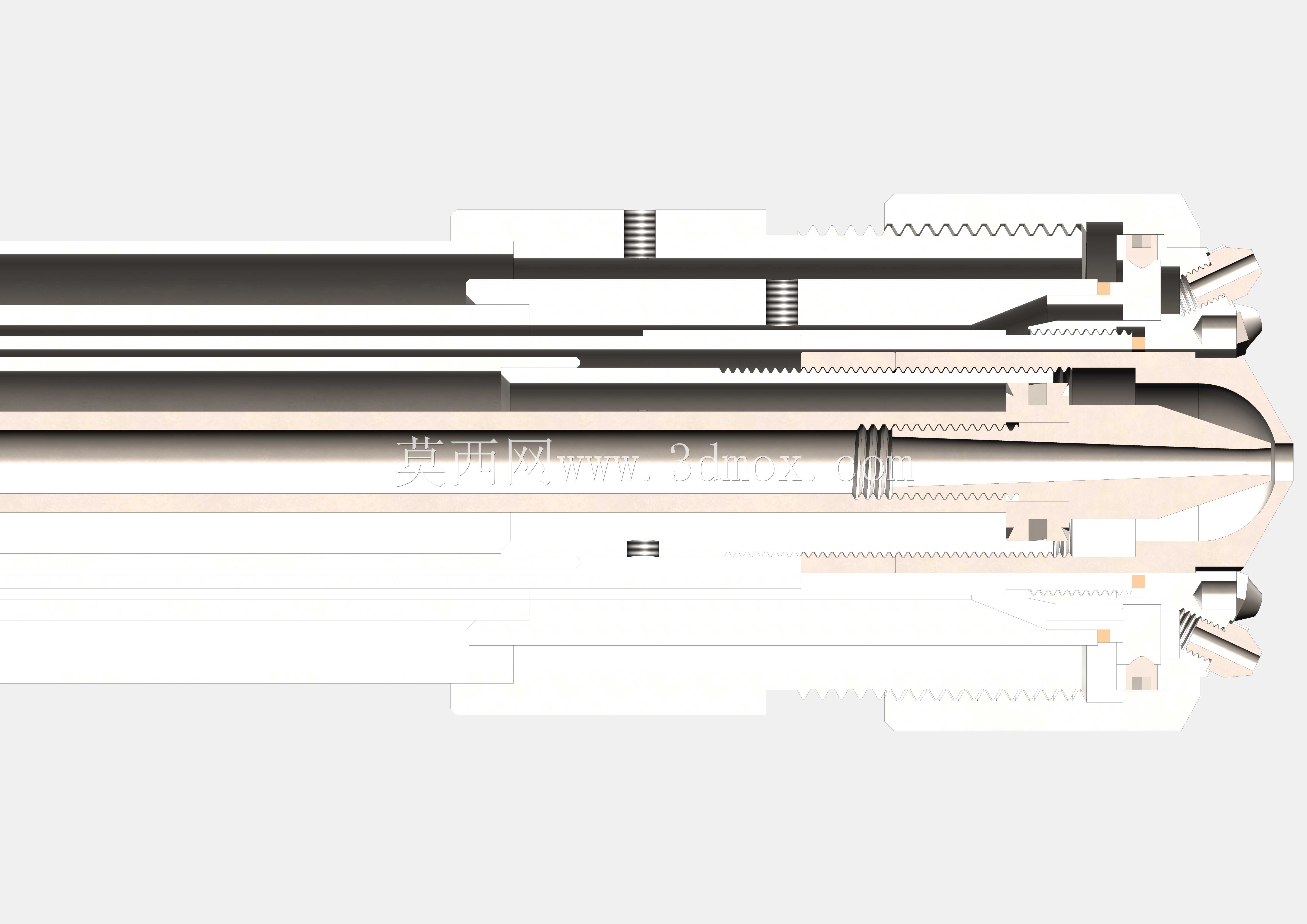

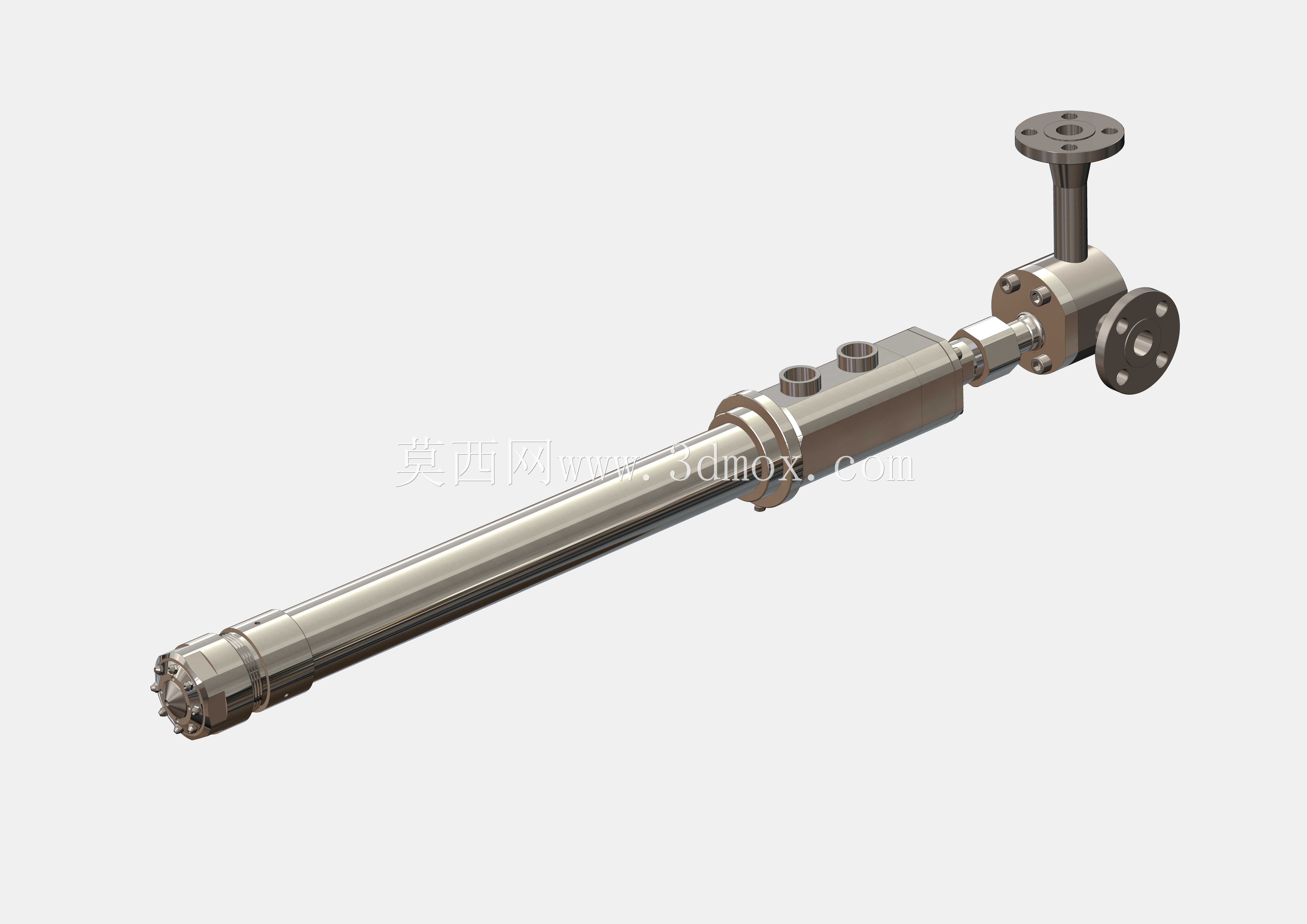

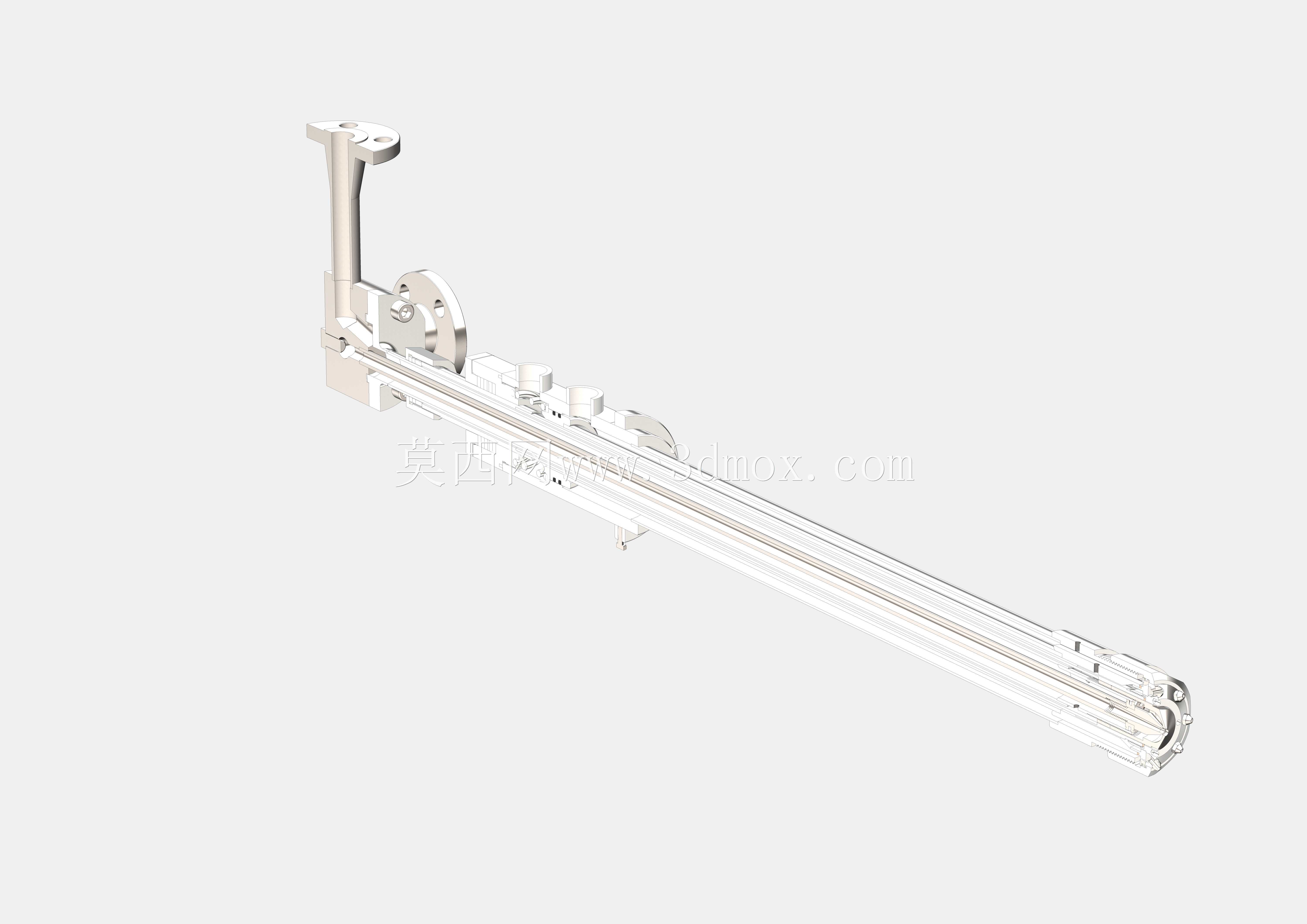

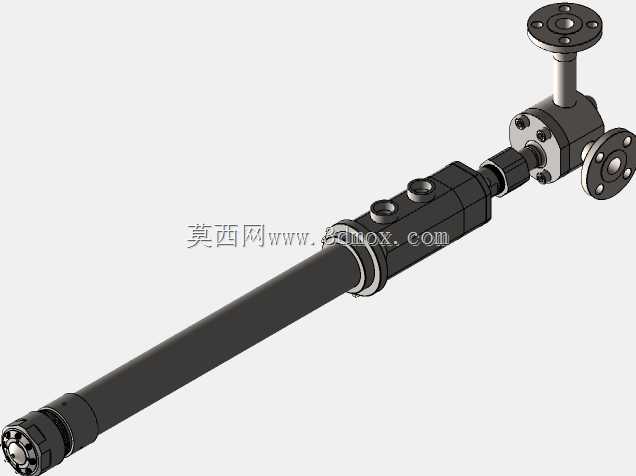

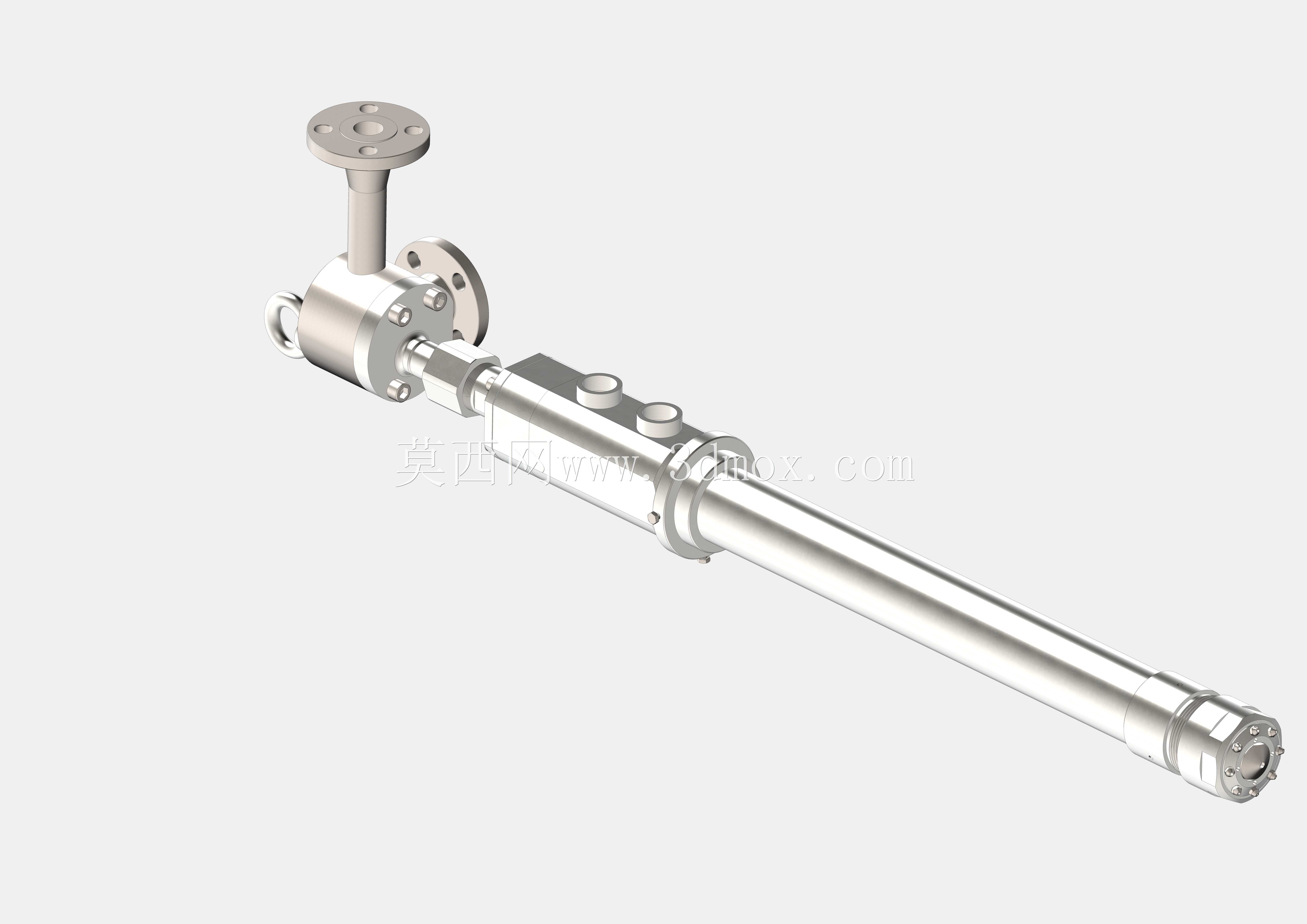

在各类工业加热场景中，长杆式燃烧枪是直燃式加热设备的核心执行部件，这款RMA结构的燃烧枪，主要适配各类卧式工业炉、热风炉、废气焚烧炉的直插式燃烧工况，可直接穿过炉壁预留安装孔伸入炉膛内部完成燃料与助燃风的混合喷射燃烧，避免火焰在炉壁端口处局部过热造成的炉衬烧损问题。从结构设计逻辑来看，这款燃烧枪采用分段式同轴布局，长杆主体为燃料输送主通道，外层预留助燃风导流间隙，枪头位置设置多组旋流喷孔，可让喷出的燃气与助燃空气在枪头出口处形成强旋流混合区，保证燃烧充分性，减少不完全燃烧产生的积碳与一氧化碳排放。枪尾端设置两组法兰接口，分别对应燃气入口与助燃风入口，法兰采用标准凸面法兰结构，可直接与现场管路的对应法兰配对安装，无需额外加工过渡接头，法兰端面的密封槽设计可适配金属缠绕垫片，满足中压燃气输送的密封要求。安装边界方面，长杆主体的外径尺寸适配常规炉墙预留的安装套管内径，枪身设置的定位台阶可直接卡在炉墙外侧的安装支座上，控制枪头伸入炉膛的深度，避免枪头过度伸入触碰炉膛内的工件或挡火结构，也不会因伸入长度不足导致火焰冲刷炉墙内壁。枪身中部设置的两组调节接口，可接入火焰检测探头与点火电极，无需在枪体上额外开孔改装，集成化的结构减少了现场安装的开孔工作量，也避免了额外开孔带来的密封泄漏风险。从实际使用角度，这款燃烧枪的阀组集成段设置在枪尾常温区域，所有密封件均处于常温工作环境，避免了炉膛高温传导导致的密封件老化失效问题，阀组内的流道经过平滑过渡处理，可减少燃气输送过程中的压力损失，保证枪头出口的喷射压力稳定，适配不同负荷下的燃烧调节需求。枪头部位采用耐热合金材质的嵌套结构，可承受炉膛内1200℃以上的长期高温烘烤，喷孔的角度经过流体仿真优化，火焰形态呈收敛式锥形，不会出现火焰发散扫到炉壁的情况，同时旋流结构产生的回流区可稳定火焰根部，避免低负荷运行时出现脱火、熄火的问题。在设备选型匹配时，可根据炉膛的加热功率需求，对应选择不同通径规格的枪体，这款结构的燃烧枪覆盖的功率调节范围较宽，可适配从小型热处理炉到大型热风烘干设备的不同加热需求，安装时只需保证枪体水平插入炉墙，法兰连接面做好密封，接入对应的燃气与助燃风管路即可完成安装，后续维护时只需从炉外侧抽出枪体即可清理枪头喷孔的积碳，无需进入炉膛内部作业，降低了维护的作业难度与安全风险。
