Vetterli步枪滑入式前置瞄准具结构

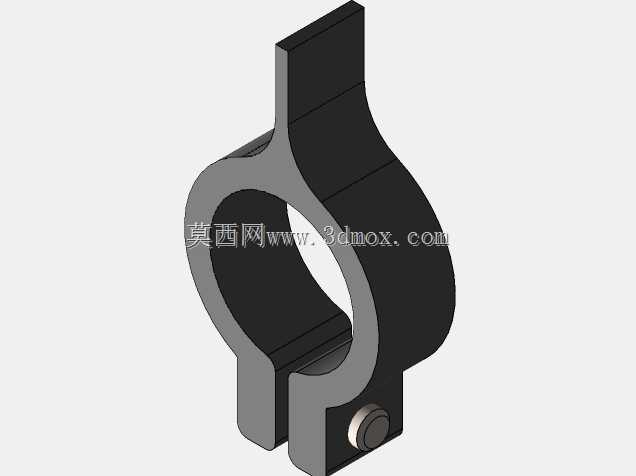

这款滑入式前置瞄准具主要适配m78 Vetterli系列步枪，核心作用是为225米以内的近距离射击提供更低的瞄准基准点，帮助射手快速完成概略瞄准与精准指向，在狩猎、竞技射击场景中都能适配使用需求。从结构设计来看，整体采用抱箍式夹紧结构，主体为对称式的C型开口环结构，环体内径匹配对应步枪的枪管外径，开口处设置锁紧螺钉结构，安装时无需对枪管进行打孔、攻丝等破坏性加工，只需将抱箍套入枪管对应位置，拧紧侧面的锁紧螺钉即可完成固定，安装位置可根据射手的使用习惯沿枪管轴向微调，适配不同臂长、不同瞄准习惯的使用需求。

设计过程中充分考虑了不同加工场景的适配性，该结构既可以通过激光切割金属板材后弯折焊接成型，也可采用熔融沉积成型工艺3D打印制作，若采用聚合物材料打印，需要提前考量枪管连续射击后的温升问题，避免高热枪管接触聚合物部件导致材料熔化、形变，影响瞄准精度甚至出现部件松脱的风险。抱箍上方延伸出的片状准星基座与抱箍主体为一体化结构，准星安装面的高度经过反复校核，从枪管顶部到准星基准面的高度设置为0.500英寸，这个基准高度能够匹配Vetterli步枪原厂的表尺弹道高设置，安装后仅需少量调试即可完成归零，无需大幅调整表尺参数。

从安装边界来看，C型抱箍的开口间隙预留了足够的装夹余量，能够适配同口径下存在轻微外径公差的不同批次枪管，锁紧螺钉采用标准内六角圆柱头结构，通用工具即可完成装拆操作，部件整体无突出的尖锐棱角，安装后不会勾挂枪械背带、装具等外围配件。准星部分的安装槽位预留了通用燕尾槽接口，可根据使用需求更换不同宽度、不同形状的准星头，适配不同光照环境、不同射击距离下的瞄准需求，比如在强光环境下可更换带荧光点的准星提升瞄准速度，在远距离精准射击场景下可更换细柱状准星提升瞄准精度。

结构受力层面，抱箍的壁厚经过合理设置，既保证了夹紧后的结构刚性，在连续射击的后坐力冲击下不会出现位移、偏转，也尽可能控制了部件整体重量，避免额外增加枪管前端配重影响枪械的重心平衡，一体化的弯折结构避免了多零件拼接带来的装配误差，批量生产时的一致性更容易控制，无论是金属切削加工还是增材制造都能快速实现成品产出，后期维护时仅需检查锁紧螺钉的预紧力即可，无需复杂的保养操作。
