黄铜角式止回阀结构设计方案

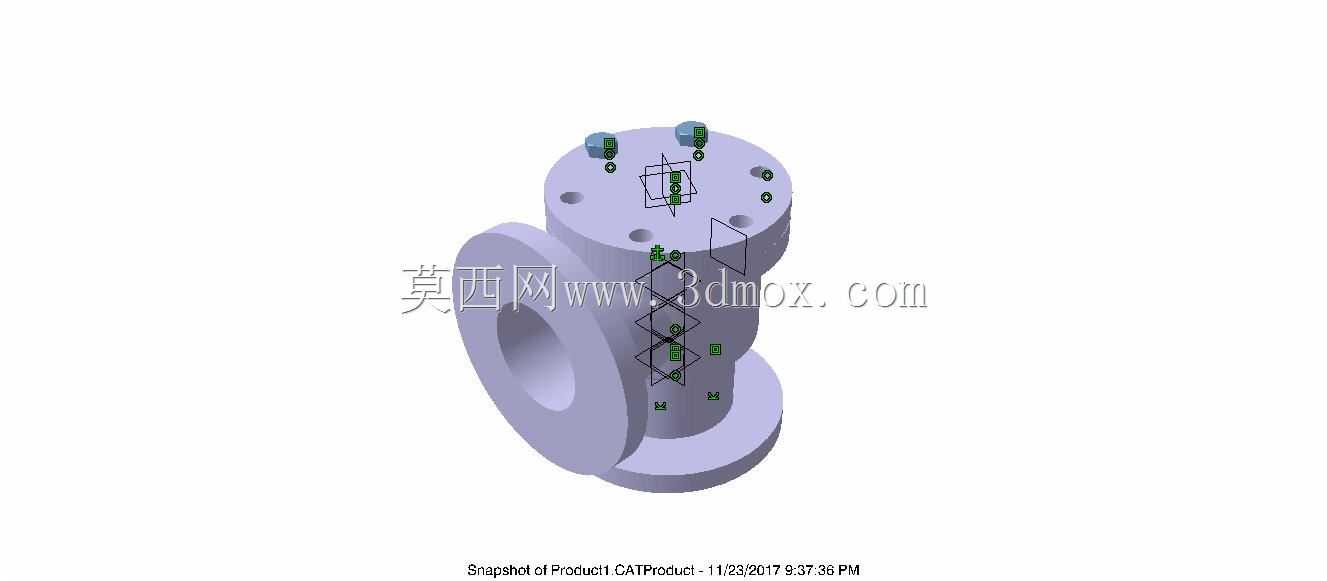

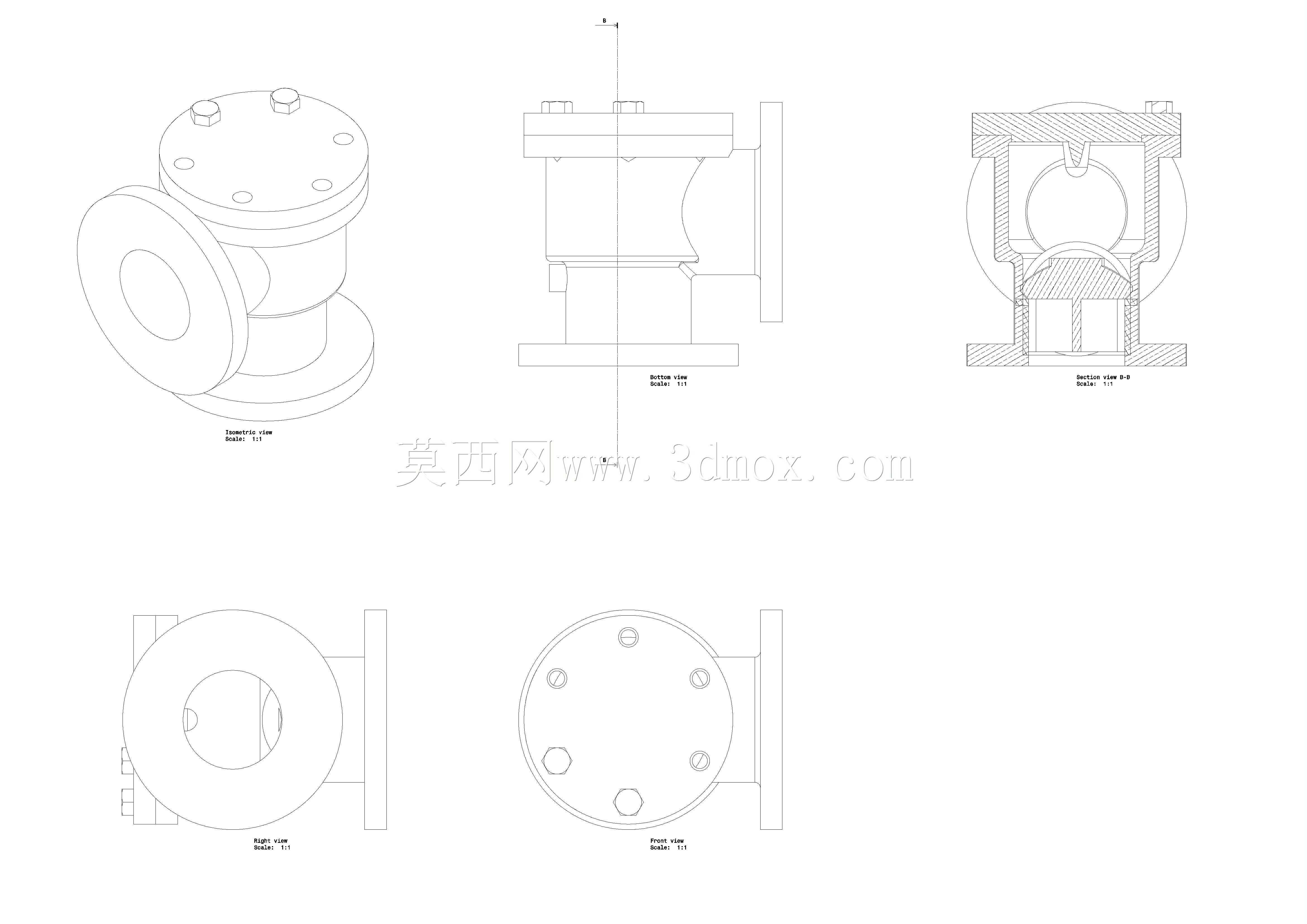

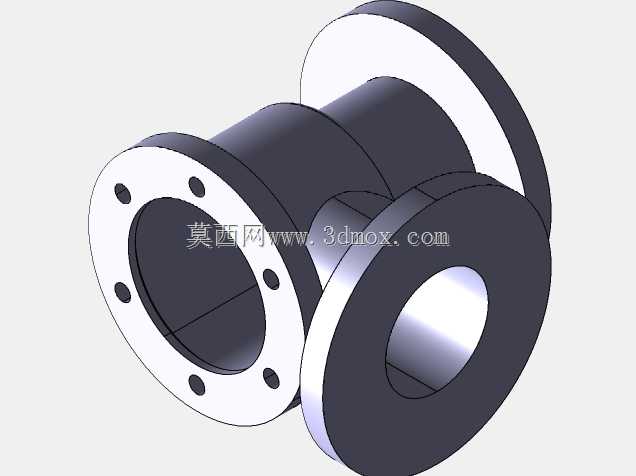

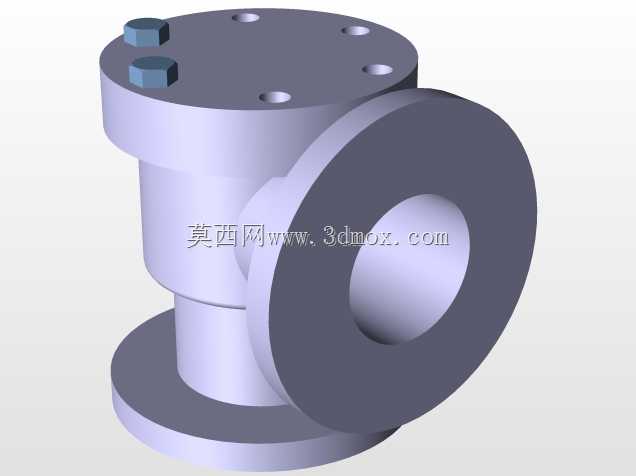

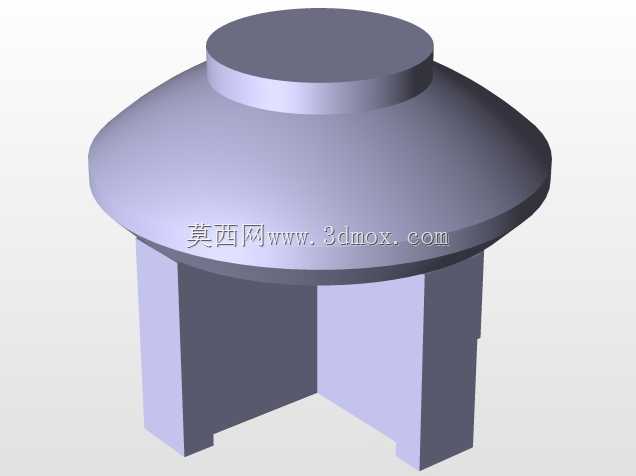

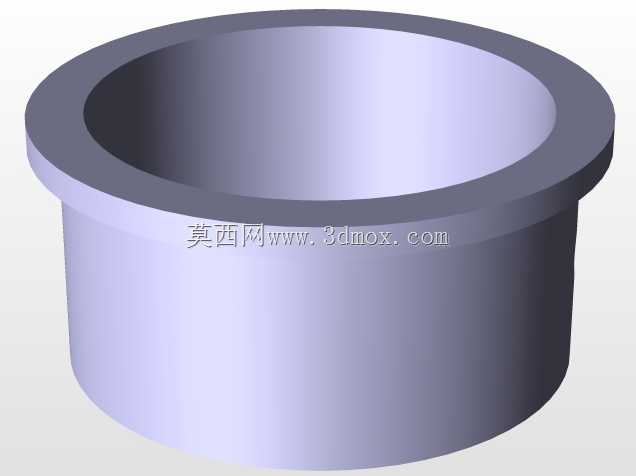

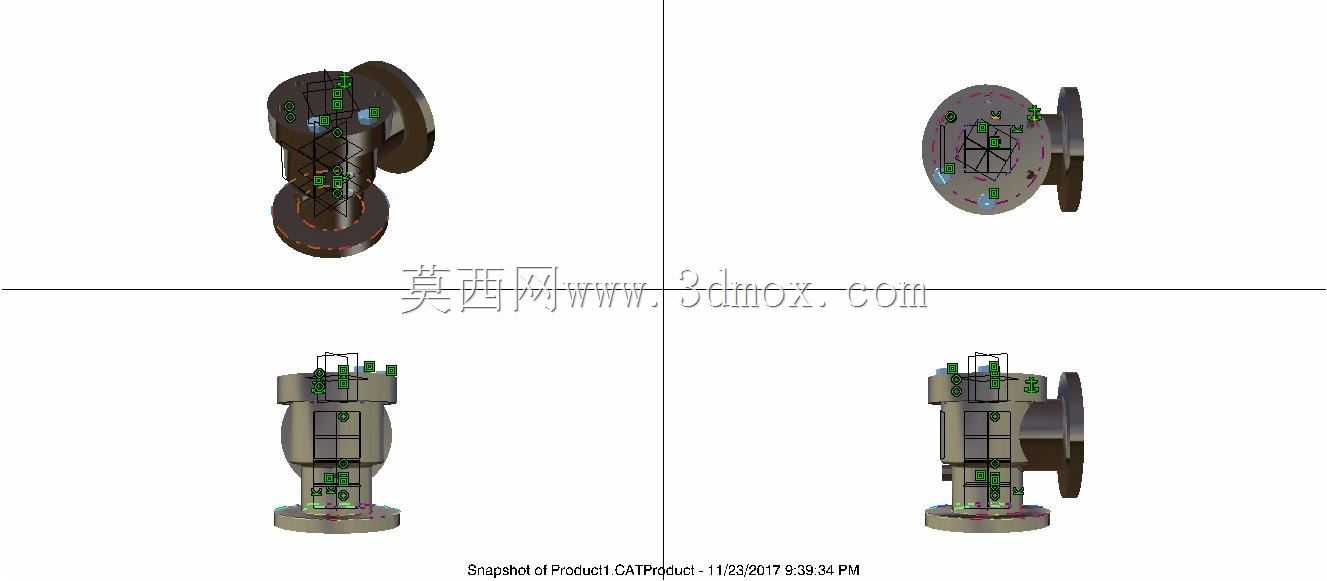

这款角式止回阀主要应用在给排水、暖通循环、低压流体输送的管路系统中，核心作用是依靠管路内部流体自身的压力差实现自动启闭，彻底阻断介质反向回流，避免下游介质倒灌造成的泵叶轮反转、管路水锤冲击、计量仪表损坏等工程问题，在民用供水、小型工业循环管路、设备配套流体回路中都有广泛适配场景。从结构设计来看，该阀采用角式通径布局，进出口轴线呈90度垂直布置，相比直通式止回阀更适合管路走向需要转向的安装场景，能减少管路弯头配件的使用，降低局部流阻损失。阀体采用黄铜材质锻造基体，阀座密封面加工有斜度密封结构，配合球形金属阀瓣实现密封，当上游介质压力高于阀瓣自重与下游背压之和时，介质推动阀瓣抬升，通路开启实现介质正向输送；当上游压力下降或出现反向压力趋势时，阀瓣在自重与反向介质压力作用下快速回落，贴合带斜度的阀座密封面实现截断，整个启闭过程无需额外外力驱动，完全依靠管路自身工况自动完成。从建模细节来看，图纸完整呈现了阀体的多视图结构，包括阀体进出口的法兰连接尺寸、阀盖的螺栓分布参数、内部阀瓣的活动行程空间、腹扳的加强结构细节，所有安装边界尺寸都做了明确标注：进出口法兰的螺栓孔位采用圆周均布设计，适配同通径标准法兰的安装孔距，阀体外轮廓的最大安装尺寸充分考虑了管路排布的预留空间，不会出现与周边管路、支架干涉的问题。设计过程中没有设置单独拆分的阀座零件，而是直接在阀体流道内部加工出斜度密封面，减少了零件装配数量，降低了密封面错位泄漏的风险，同时阀瓣采用球形结构，对介质流向的自适应能力更强，即使介质存在轻微紊流也能保证回落时准确贴合密封面，不会出现卡滞、密封偏斜的问题。从流道设计来看，内部流道做了圆弧过渡处理，避免直角结构造成的流道突变，降低介质通过时的局部阻力，减少运行过程中的压力损失，同时阀腔内部的预留行程足够阀瓣完全抬升，不会因为阀瓣开启高度不足造成通流面积缩小，影响额定流量下的介质输送效率。
