EL-O-Matic PE系列弹簧复位气动执行机构

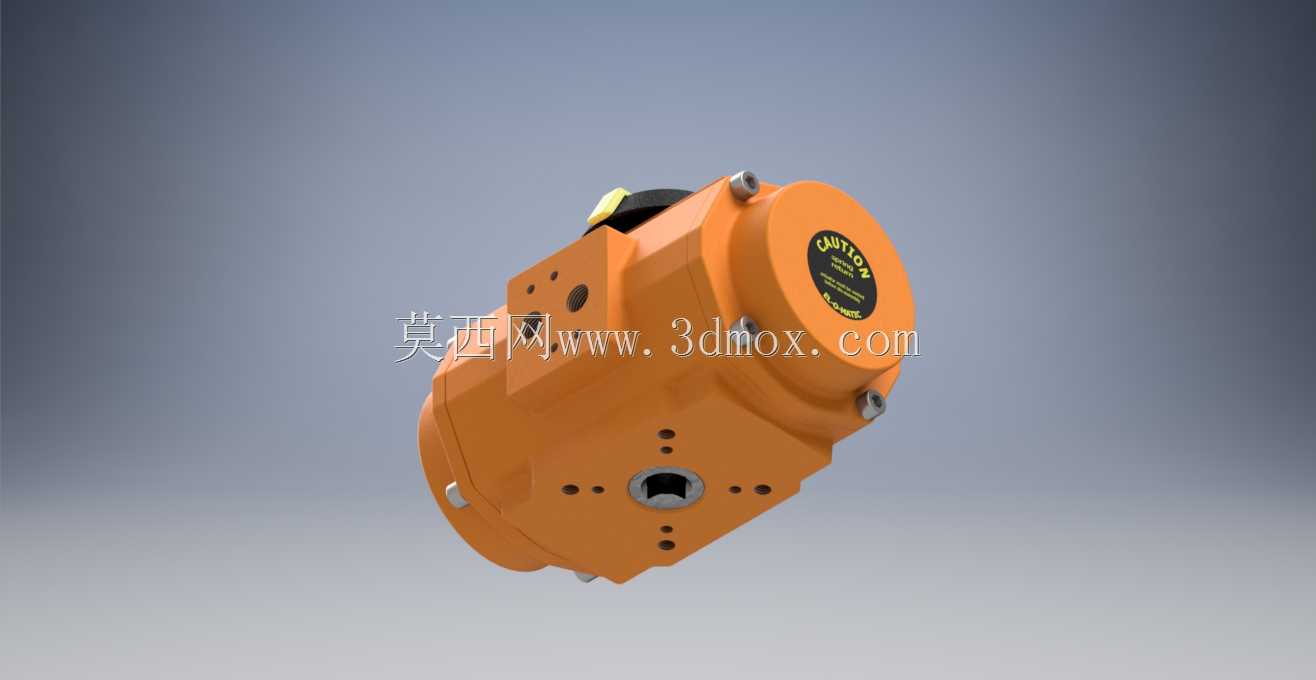

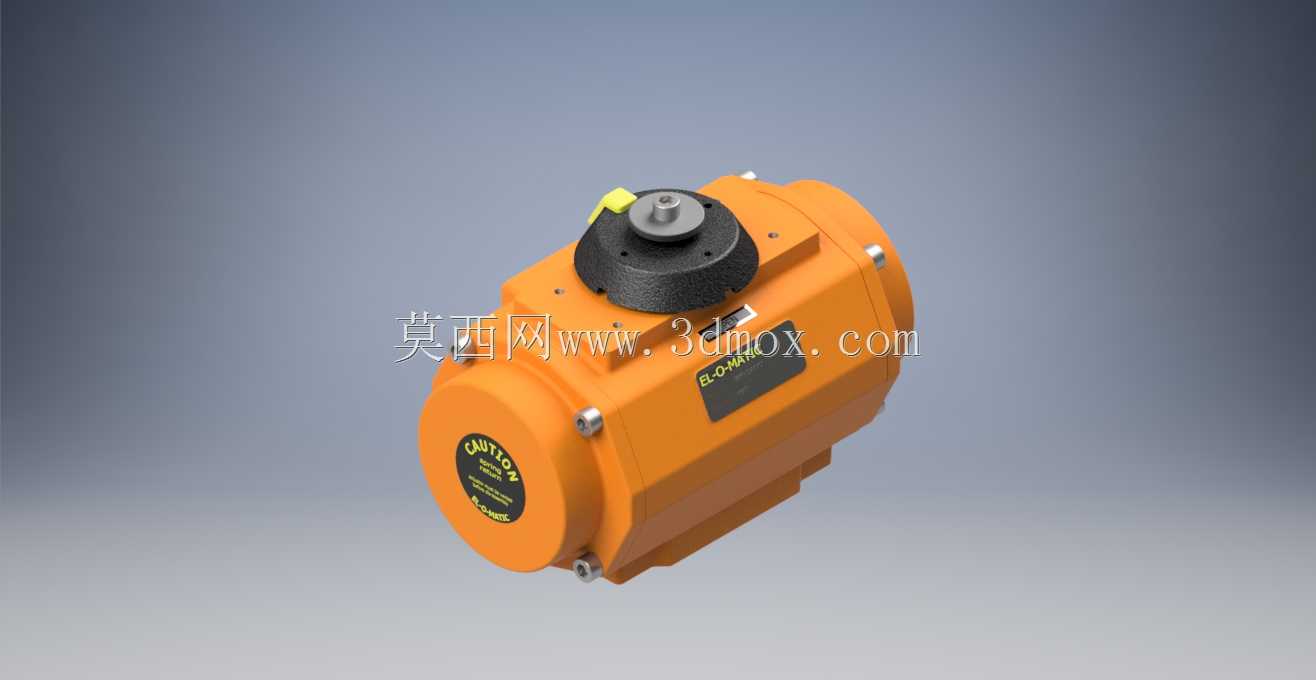

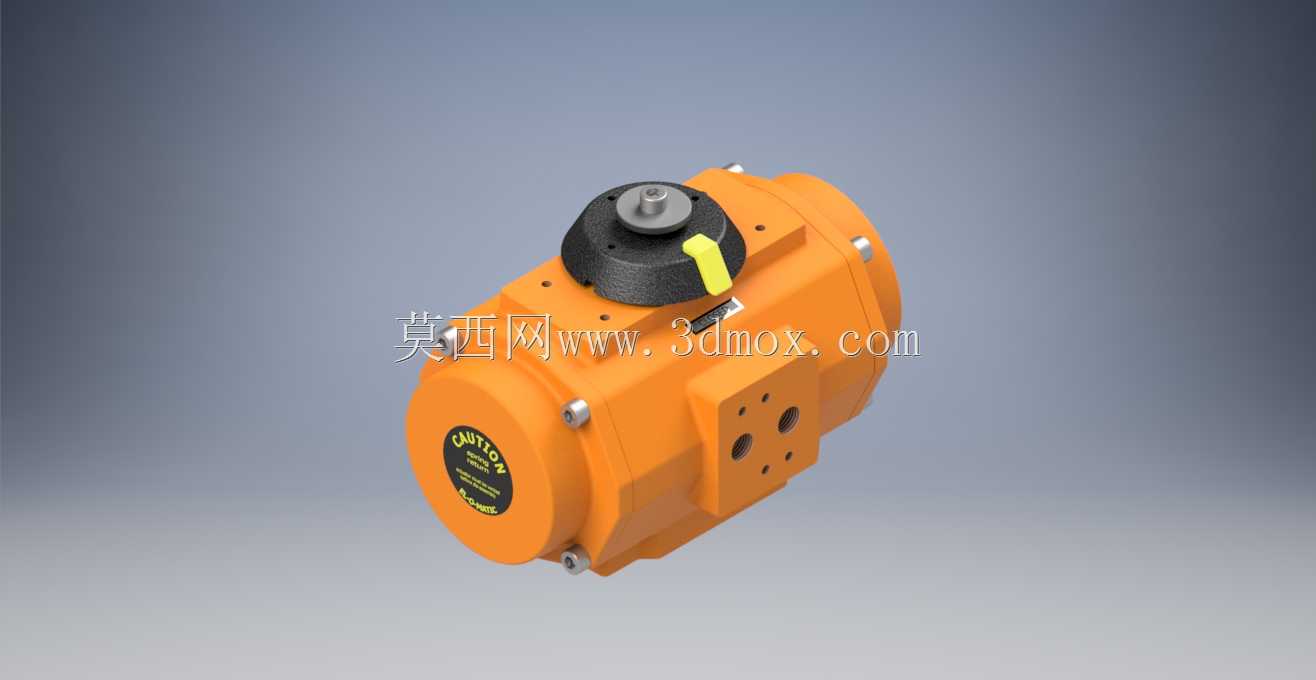

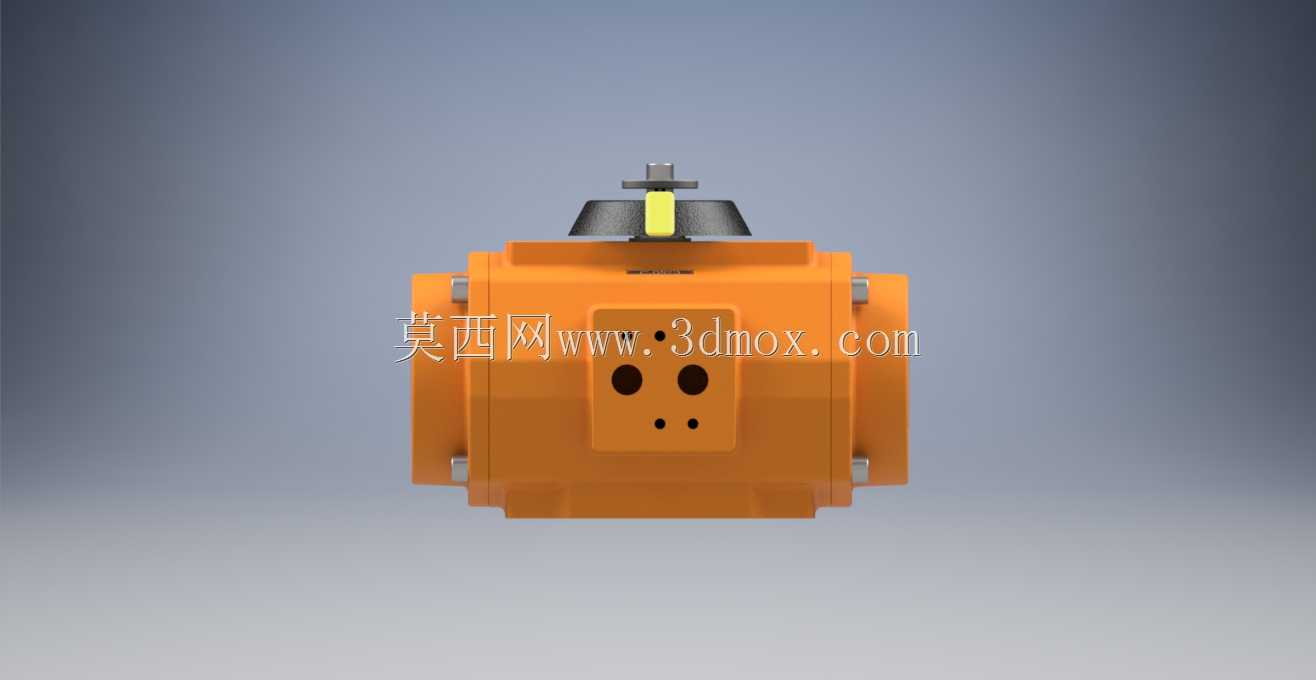

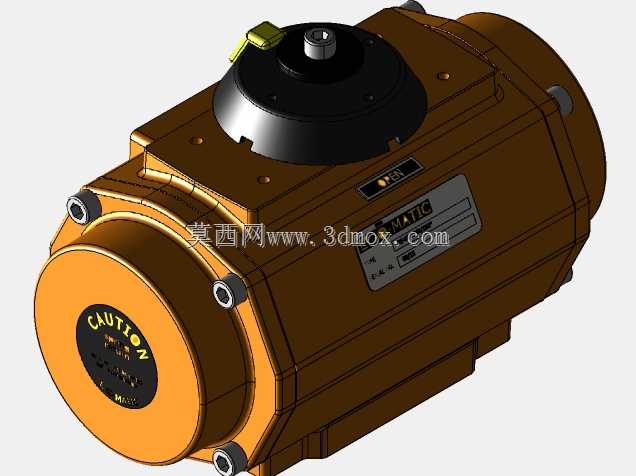

在化工流体输送、市政水处理、油气储运的管线阀组工位上，这类齿轮齿条式气动执行机构是球阀、蝶阀做90度回转驱动的核心配套部件，替代人工手动操作完成阀门的启闭或调节动作，适配远程DCS系统的气动控制逻辑，在易燃易爆、高湿腐蚀的工业现场也能稳定完成阀位切换。从结构设计逻辑来看，该执行机构采用对称式齿轮齿条传动布局，双齿条对向布置带动中间输出轴做回转运动，传动效率比传统拨叉式结构更高，输出扭矩在全行程范围内保持恒定，不会因为转角位置变化出现扭矩衰减，适配对阀位控制精度有要求的调节工况。弹簧复位模块集成在缸体内部，当气源失压时，弹簧蓄能释放会自动驱动输出轴回到预设的安全初始位，实现故障安全位的自动复位，避免管线超压、介质倒流等生产事故，这一设计在紧急切断阀的配套场景中是硬性选型要求。缸体采用硬质阳极氧化铝合金压铸成型，在保证壳体结构强度承受气源压力的前提下，整体重量比铸铁壳体降低近40%，降低了阀门安装端的悬臂负载，对于高空管架、小管径管线的安装场景十分友好。输出轴采用镀镍合金钢材质，底部采用双O型圈密封结构，防止外界粉尘、水汽进入缸体内部磨损传动部件，端盖与缸体的结合面采用耐油橡胶垫密封，气源接口做了内螺纹标准化处理，适配常规气动管路的快插接头安装。安装法兰面采用ISO5211标准连接尺寸，底部输出轴的连接孔做了双扁方结构，和阀杆的配合间隙控制在0.1mm以内，避免传动过程中出现回程间隙影响阀位控制精度，侧面的气源接口、顶部的阀位指示块都做了可视化设计，现场巡检人员可以直接通过顶部黄色指示块的位置判断当前阀门的启闭状态，不需要额外加装阀位反馈装置就能完成初步状态确认。在安装边界上，该型号执行机构的轴向尺寸紧凑，侧面预留的安装孔位可以适配不同通径的球阀、蝶阀支架，不需要额外做转接板加工，缸体表面的安装基准面可以直接固定在阀门支架上，输出轴的同轴度公差控制在0.05mm以内，避免安装偏载导致的阀杆磨损、密封泄漏问题。日常维护时只需要定期更换活塞处的导向环和密封件，不需要整体拆解缸体就能完成易损件更换，降低了现场运维的工作量，在连续运行的工业管线上，这种低维护成本的设计能大幅减少非计划停机的时间。
