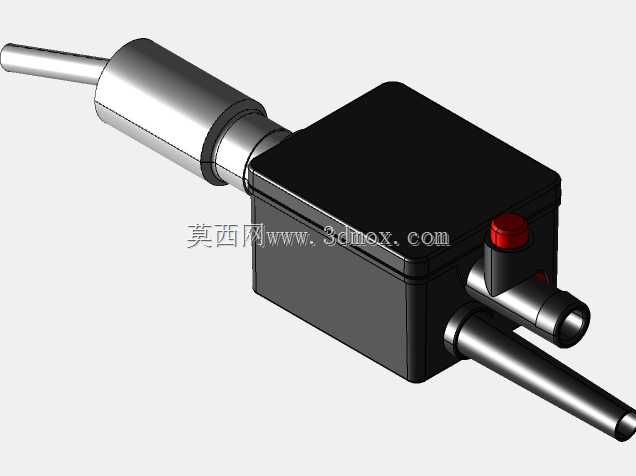

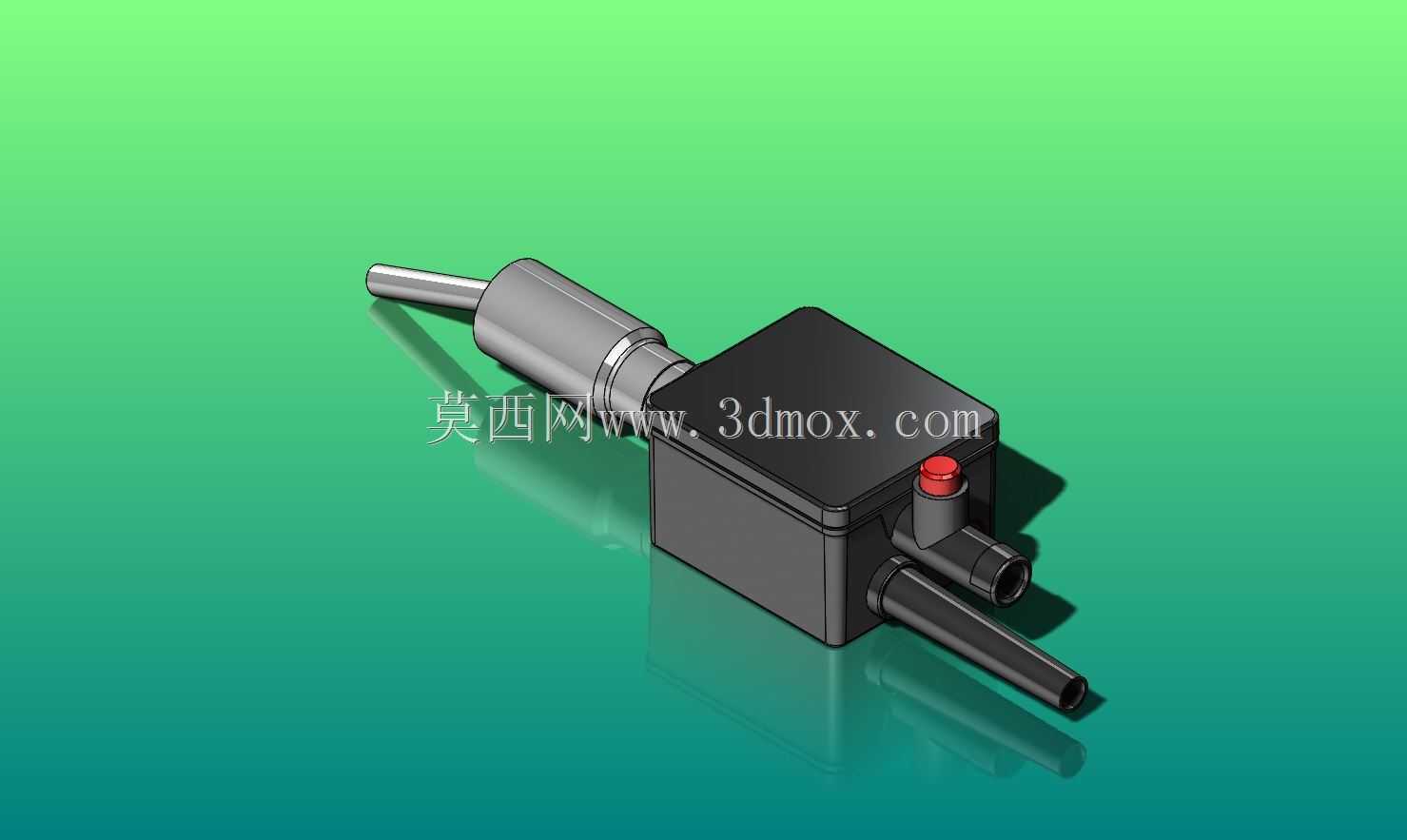

外接气源式小型手持热风加热装置结构

这款外接气源式热风加热装置，主要面向需要局部精准热风输出的工业作业场景，常见于电子元器件拆焊、塑料件热缩包覆、小型工件局部加热矫形、线束热缩管加热等工位，区别于内置风机的一体式热风枪，该装置需外接鼓风机或压缩空气气源提供气流，能适配不同风压风量的气源输入，适配更多变的现场作业条件。从结构设计来看，装置分为控制腔体、加热出风段、气源接口三个核心部分，控制腔体采用方形封闭壳体设计，顶面设置带防护的红色控制按钮，用于加热通断操作，壳体边角做圆弧过渡处理，避免作业时磕碰划伤，内部预留加热元件、温控模块的安装空间，腔体侧壁设置两个快插式气路接口，一个用于接入外接气源，另一个连通加热出风段，接口采用标准快插规格，可适配常用的气动软管，无需额外转接件即可完成气路连接。加热出风段采用细长金属圆管结构，从控制腔体侧部延伸而出，金属管外壁做防滑滚花处理，方便作业人员手持操作，出风端口做收窄设计，可将加热后的热气流集中输出，减少热量散逸，提升局部加热的精准度，金属管与控制腔体的连接位置做密封处理，避免气路泄漏导致热风输出压力不足。设计过程中优先考虑手持作业的配重平衡，将重量较大的控制腔体设置在靠近手持位置的后侧，细长出风管向前延伸，作业时手腕受力更均匀，长时间操作不易产生疲劳，控制腔体的尺寸控制在80mm*60mm*40mm区间，出风管总长度约120mm，整体结构紧凑，可在狭小的设备内部空间完成作业，不会与周边零部件产生干涉。安装边界方面，该装置为手持作业工具，无需固定安装，仅需在作业位置预留气源接口与供电线路即可，气路接口的中心距控制在15mm，适配常规的气管排布空间，控制按钮突出壳体表面5mm，带按压行程反馈，戴劳保手套操作也可准确触发。功能上，外接气源的设计可让作业人员根据实际加热需求，通过外部气源调节风量大小，配合加热功率调节实现不同温度、不同风速的热风输出，比如加热较厚的塑料件时可适当调大风量提升热传导效率，拆焊精密电子元件时可降低风量避免吹飞小型元器件，金属出风管可耐受持续高温，长时间作业不会出现壳体变形问题，方形控制腔体可平稳放置在工作台面，临时放置时不会滚动滑落，适配流水线工位的临时放置需求。
