赛车散热系统用板翅式冷却装置结构

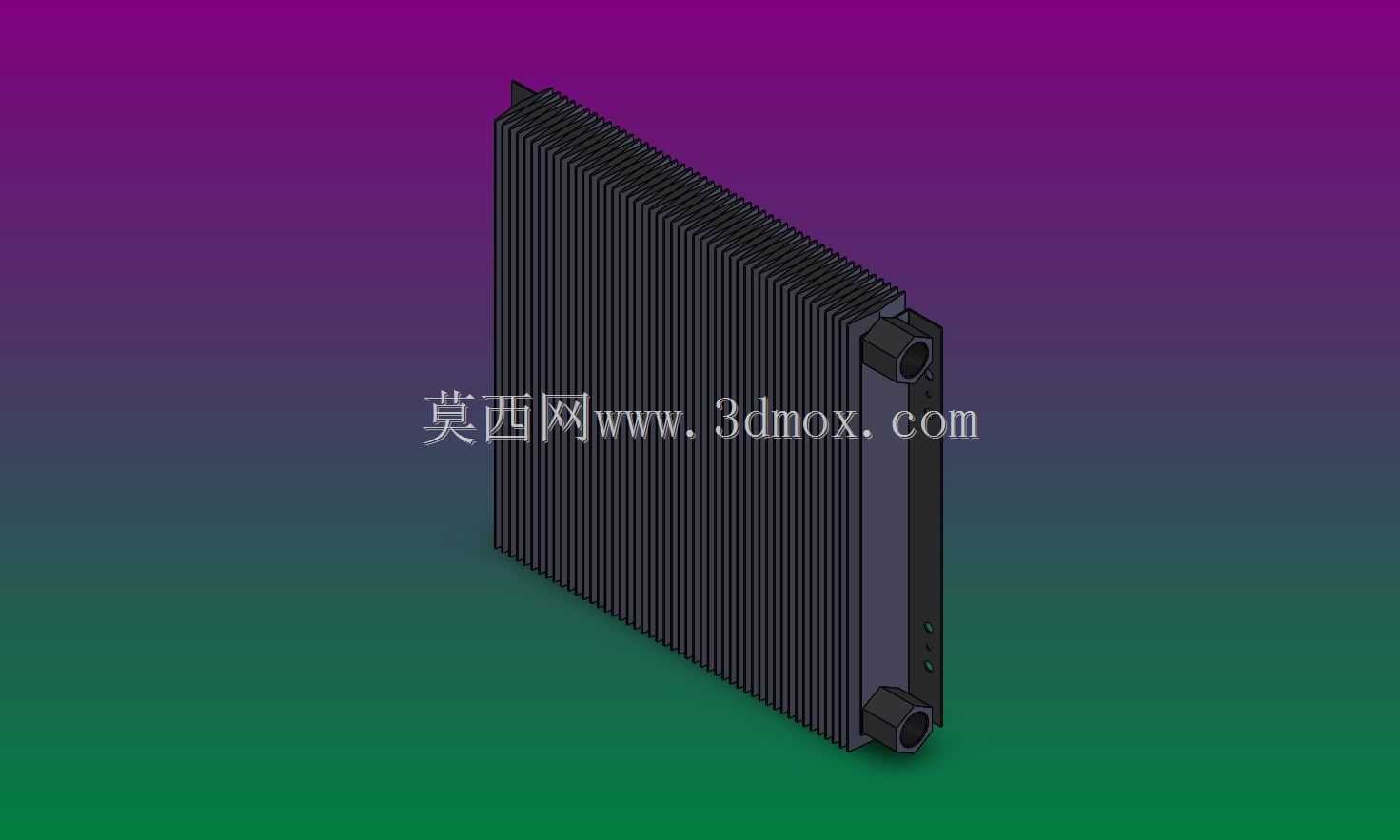

　　在场地赛车的动力舱热管理设计中，冷却系统的换热效率、安装适配性直接决定了动力单元的持续输出稳定性，这款针对赛事场景开发的冷却装置，核心采用板翅式换热结构，整体为立式矩形布局，主体换热区域由密集排布的平直散热翅片构成，翅片间距经过针对性匹配，既保证足够的换热接触面积，又能在赛车高速行驶时引导气流顺畅穿过芯体，避免风阻过大影响整车空气动力学表现。装置两侧设置集成式流体管路接口，接口采用标准圆柱对接结构，位置分布在芯体同侧上下端，这种布局能够让冷却介质在芯体内部形成完整的U型流道，介质从下端接口进入后，在翅片形成的流道内充分分散，与穿过翅片间隙的外界空气完成热量交换，升温后的介质再从上端接口回流至动力循环回路，

　　整个流道的转折处做了圆弧过渡处理，减少介质流动过程中的局部阻力损失，避免冷却循环泵出现额外负载。从安装边界来看，这款冷却装置的芯体厚度控制在较薄的区间，能够适配赛车动力舱侧部的狭窄安装空间，安装时不需要对原有车架结构做大规模切割改造，芯体边缘设置有一体式的安装固定位，可通过螺栓直接与车架上的预制安装支架连接，固定位的位置经过重心匹配，安装后不会在赛事激烈颠簸、高速过弯的工况下出现共振松脱问题。设计过程中针对赛事场景的特殊工况做了多处适配优化：首先是翅片的结构强度，考虑到赛车行驶过程中可能遇到的路面碎石冲击、急加减速带来的惯性载荷，翅片与两侧隔板的连接采用整体钎焊工艺，每一片翅片都与隔板形成牢固的冶金结合，

　　不会在长期振动下出现翅片倒伏、脱焊的问题，避免换热效率衰减；其次是接口的密封结构，接口处预留了密封件安装槽，可适配耐高低温的氟橡胶密封圈，在冷却介质温度快速波动、舱内压力变化的工况下，依然能保证可靠密封，不会出现渗漏问题。在实际赛事应用中，这款冷却装置主要承担赛车动力单元润滑油或者冷却液的二次散热任务，区别于车头主散热器的大流量换热设计，这款装置更侧重在有限安装空间内实现精准的定点散热，可布置在动力单元侧部、变速箱周边等主散热气流难以覆盖的区域，配合整车导风结构将高速气流导入芯体区域，能够将对应区域的工作介质温度稳定控制在合理区间，避免动力单元因为局部过热出现功率衰减、零部件磨损加剧的问题。从结构建模的角度来看，

　　这款装置的建模过程需要重点关注翅片阵列的排布规律，既要保证翅片间距均匀一致，又要控制整体模型的面数，避免在整车装配仿真时出现算力占用过高的问题；两侧的流体接口需要严格匹配通用管路的连接尺寸，保证在后续装配设计中能够直接对接标准规格的冷却管路，不需要额外做转接结构设计；芯体整体的形位公差需要严格控制，安装面的平面度、接口的同轴度都要满足赛事级零部件的装配要求，避免安装后出现应力集中，影响装置的使用寿命。不同于民用车辆的冷却装置，这款面向赛事场景的冷却结构没有冗余的附属结构，整体设计完全围绕轻量化、高换热效率、高可靠性三个核心目标展开，外壳结构做了最大化的减重处理，在保证结构强度的前提下去除了所有非必要的材料，整体重量控制在较低水平，符合赛车设计中每一克重量都要精准控制的要求。在散热性能匹配上，这款装置的换热面积经过针对性计算，能够对应特定功率等级动力单元的散热需求，气流穿过芯体时的压降经过优化，不会对整车的空气流场造成额外干扰，配合导风板的设计可以让换热后的气流顺畅排出舱外，避免热气流在动力舱内滞留形成热堆积。
