手持式燃气珠宝加工焊炬结构设计

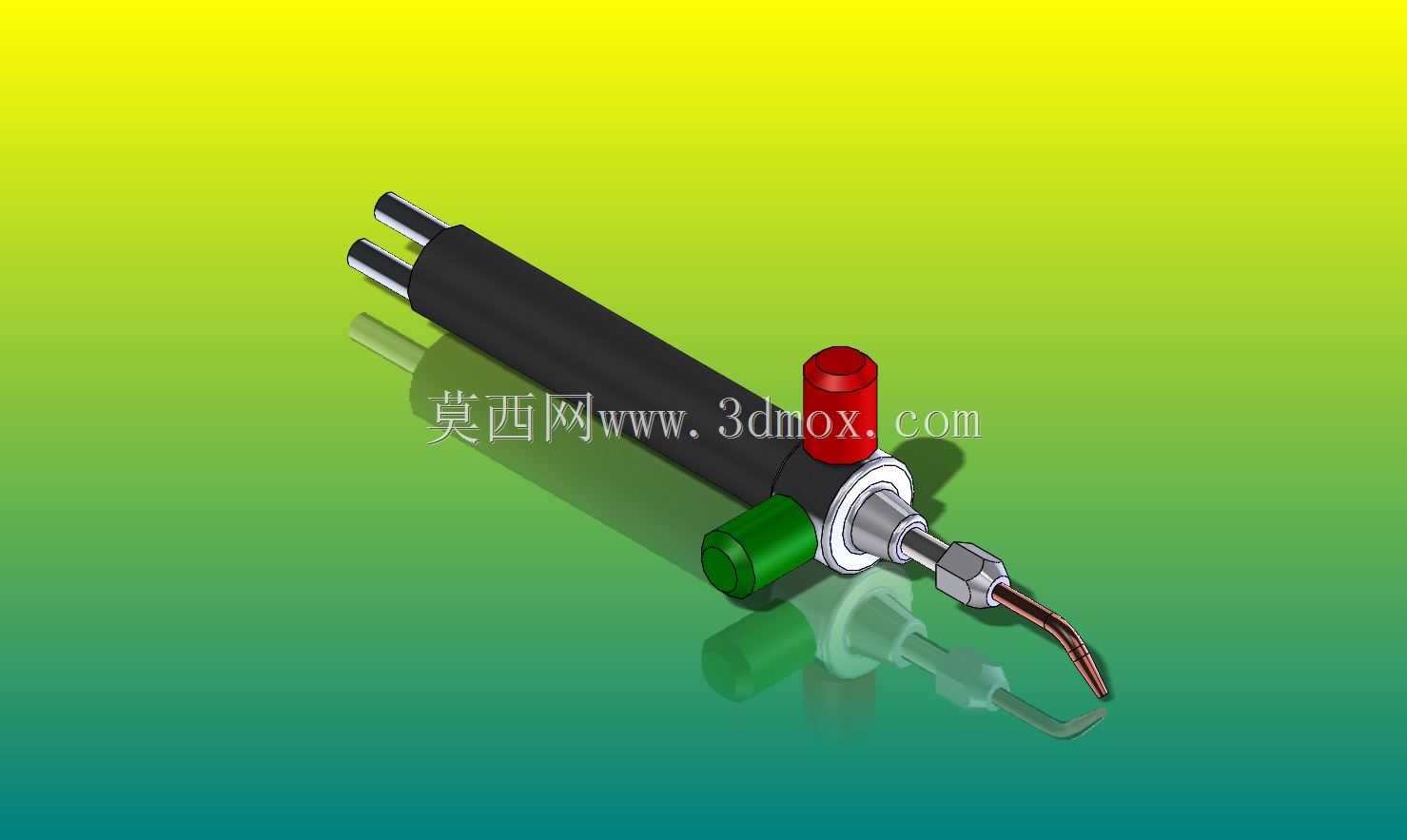

　　在首饰加工、精密小件焊接的作业场景里，这类手持燃气焊炬是工位上最常用的终端作业工具，不同于工业级大流量气焊枪，它的输出火焰更集中、热影响区可控，能满足金、银、铂金等贵金属材质的精细焊接、退火、局部加热需求，也可用于小尺寸五金件的钎焊、热矫形工序。从结构设计逻辑来看，整枪采用长筒式手持布局，主体握持段做了防滑的包覆处理，直径适配成年人单手握持的围度，长时间手持作业不易产生疲劳，握持重心落在手掌中心位置，作业时手腕不需要额外施加平衡力，操作指向性更好。枪体尾部设置了两个并行的进气接头，分别对应燃气与助燃气体的输入通路，接头采用标准快插接口规格，可匹配车间常规的气路软管，安装时不需要额外定制转接头，接口处做了锥面密封结构，

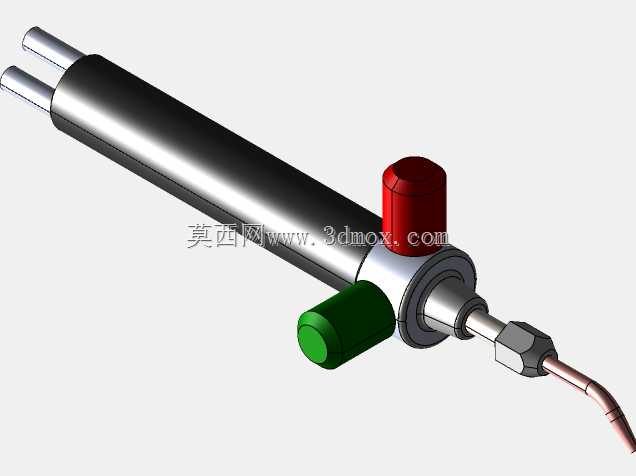

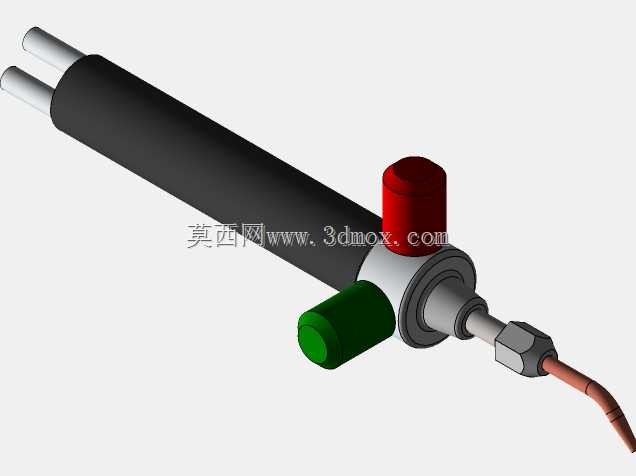

　　能避免高压气体泄漏的风险，进气通路内部设置了独立的节流截面，可分别调节两种气体的进气比例，以此控制火焰的功率与焰型。枪体中部分别设置了两个调节旋钮，红色旋钮对应燃气流量调节，绿色旋钮对应助燃气体调节，旋钮表面做了滚花处理，佩戴薄劳保手套也能精准拧动调节，旋钮的调节行程做了阻尼优化，从全闭到全开的旋转圈数适配精细调节需求，不会出现轻微转动就出现流量大幅波动的问题，作业过程中可根据焊点大小实时调整火焰状态。枪体前端的混合室采用同轴嵌套结构，燃气与助燃气体在混合腔内充分紊流混合后，从端部的焊嘴喷出，混合室与枪身主体采用螺纹连接，可根据不同作业需求更换不同孔径的焊嘴，适配从0.1mm级精细焊点到大面积加热的不同工况。

　　焊嘴采用弯曲成型的金属管结构，弯曲角度适配手持作业时的观察视角，作业时焊嘴不会遮挡操作人员的焊点视线，焊嘴端部采用耐高温铜合金材质，长时间高温灼烧下不易氧化变形，使用寿命更长。从安装边界来看，整枪长度适配常规工作台面的操作距离，不需要额外加装延长杆，枪体最大外径不超过常规手持工具的收纳尺寸，可放入通用的工具柜抽屉存放，进气接头的位置在枪尾最末端，连接软管后不会干扰手部握持动作，软管的弯曲半径适配常规工位的布管需求，不会因为软管弯折导致气路不通。在实际使用场景中，这类焊炬除了珠宝加工门店的打金工位，还可用于眼镜架维修、小型电子元器件引脚焊接、精密弹簧热定型、塑料件局部热弯等需要局部小范围加热的工序，相比大型焊接设备，它的启动速度快，

　　不需要提前预热，打开气阀点燃即可作业，移动灵活不受场地限制，没有外接电源线的束缚，可配合移动工位完成外场的小件维修作业。设计过程中重点考虑了握持安全性，握持段的隔热层可隔绝前端传导回来的热量，连续作业半小时以上握持段温度也不会超过人体可接受的范围，避免烫伤风险；气路的密封结构全部采用耐燃气腐蚀的密封材料，长期使用不会出现密封件溶胀失效的问题；枪体的金属结构件采用防锈处理，在车间多尘、偶尔接触水渍的环境下也不会轻易锈蚀，日常维护只需要定期清理焊嘴的积碳、检查密封圈状态即可，不需要复杂的拆解保养。
