真空管路用巴拉特降压压力计结构设计

　　在半导体制造、真空镀膜、特种气体输送这类对管路压力控制精度要求极高的场景里，降压型压力计是保障工艺稳定性的核心检测元件，这款巴拉特结构的压力计，就是针对低真空到中真空段的管路压力监测需求开发的结构方案。从实际使用场景来看，这类压力计通常直接串接在工艺气体管路上，上游连接气源端或反应腔出气端，下游连接真空泵组或废气处理管路，需要在持续通流的状态下实时采集管路内的静压变化，同时要耐受工艺过程中可能出现的瞬时压力冲击，避免压力骤变损坏检测核心元件。

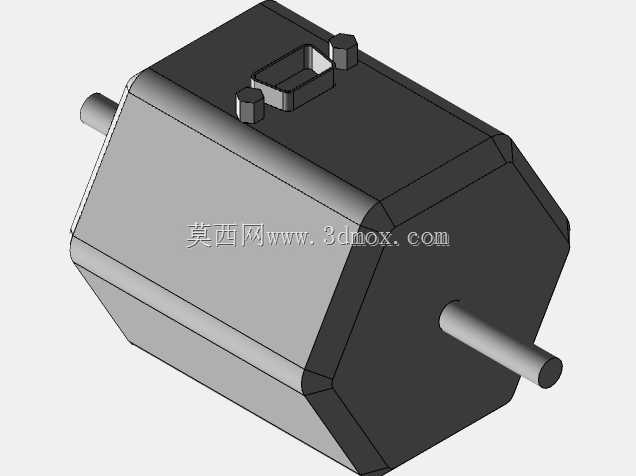

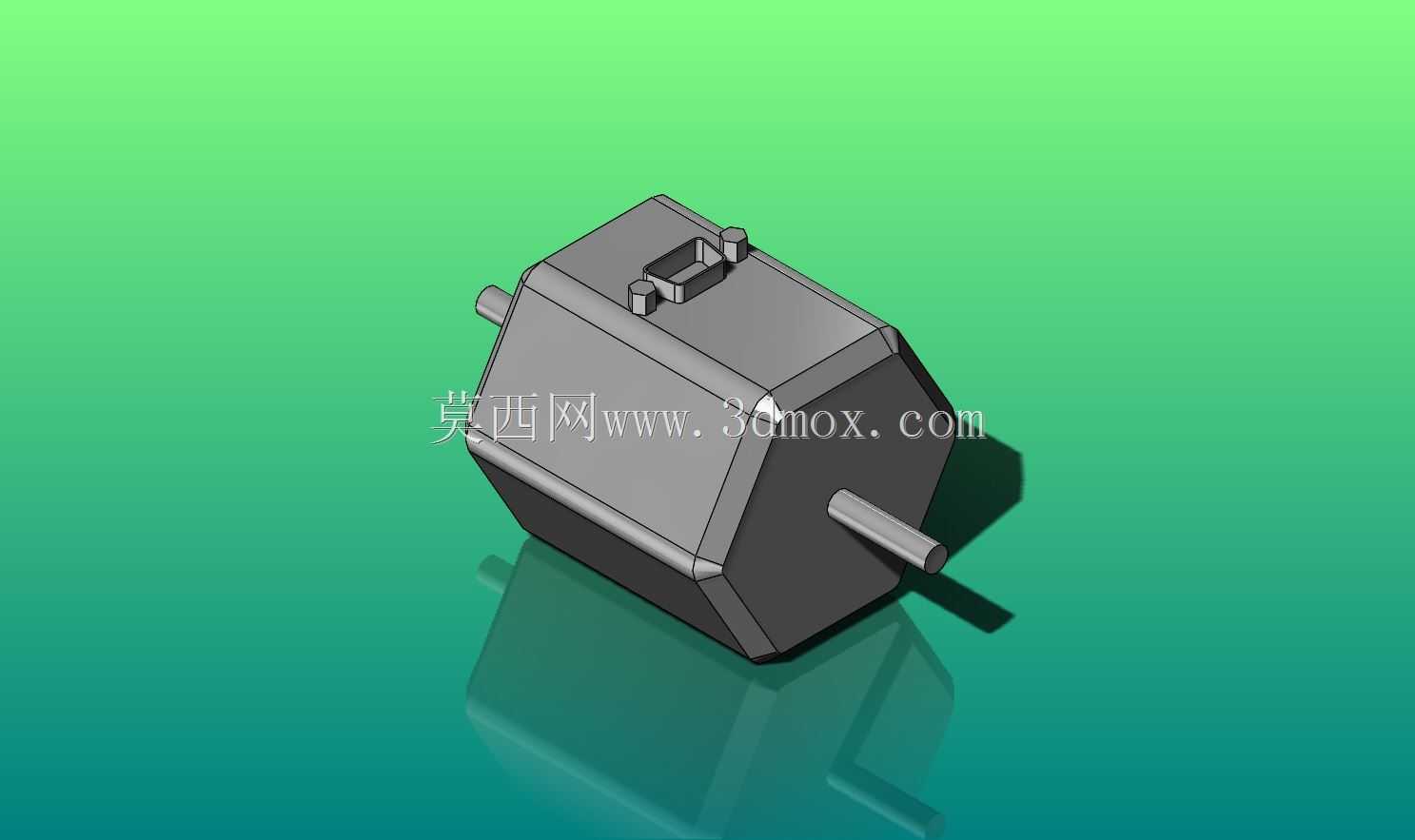

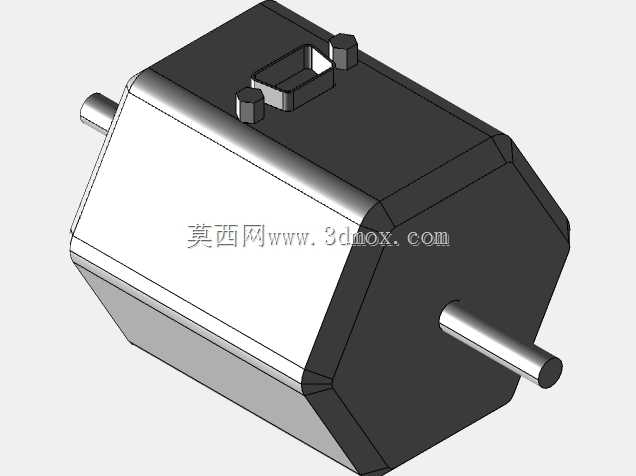

　　从功能特性上看，这款压力计采用了六边形的主体壳体结构，区别于常规圆柱形压力计的设计，六边形的外壁在安装时可以直接用普通开口扳手夹持定位，不需要额外设计夹持平面，安装紧固时不会出现壳体跟转的问题，能有效降低安装过程中对检测接口的扭力损伤。壳体两侧伸出的管路接口采用了等径同轴设计，接口外径匹配常规真空快装卡盘的标准尺寸，串接安装时不需要额外做变径转接，能减少管路连接点的泄漏风险。壳体顶部预留的两个凸起安装柱，是用来固定信号变送模块的，检测芯体采集到的压力形变信号会通过顶部的接线端传递给变送模块，转换成标准的工业模拟信号输出给设备控制系统，不需要额外外置信号处理单元，集成度更高。

　　设计思路上，这款结构优先考虑了真空环境下的密封可靠性，壳体的合模面采用了平面密封结构，没有设计多余的沟槽或凸台，加工时只需要保证合模面的平面度和表面粗糙度，配合O型密封圈就能实现1e-3Pa级别的真空密封，不需要采用焊接密封结构，既降低了加工难度，也方便后期拆解校准检测芯体。内部的降压流道采用了逐级扩容的结构，上游进入的气流不会直接冲击检测膜片，而是先经过扩容腔减速降压后再作用到检测元件上，能有效避免高速气流的动压干扰，让检测值更接近管路内的真实静压，同时也能缓冲管路内的瞬时压力波动，延长检测芯体的使用寿命。

　　关于安装边界的设计，这款压力计的主体最大外轮廓尺寸控制在常规真空管路组件的安装间距范围内，轴向总长度不超过同通径管路阀门的长度，安装时不需要额外预留过大的管路间距，在密集排布的真空管路架上也能顺利布置。壳体的六边形对边尺寸匹配常用的管路安装扳手规格，现场安装维护时不需要准备专用工具。顶部的信号模块安装位高度控制在合理范围，不会和上方的管路桥架或其他安装组件产生干涉，接线端的朝向可以根据安装需求在360度范围内调整，适配不同方向的走线需求。另外，壳体底部设计了平整的支撑面，在台架测试阶段可以直接放置在工作台面上接线调试，不需要额外制作固定工装，前期测试验证的便利性更高。

　　从结构细节来看，两侧的管路接口和主体壳体采用了一体化加工的结构，没有采用焊接拼接的方式，避免了焊接变形导致的接口同轴度误差，安装后不会出现管路别劲的问题。壳体的边角处都做了小尺寸的倒角处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手套或手部，也避免了边角处应力集中导致的壳体开裂问题。内部流道的转角处都做了圆弧过渡，没有直角死角，不会残留工艺过程中的粉尘或颗粒物，减少了颗粒物堆积堵塞检测腔的风险，适合在有微量工艺粉尘的气体管路中长期使用。
