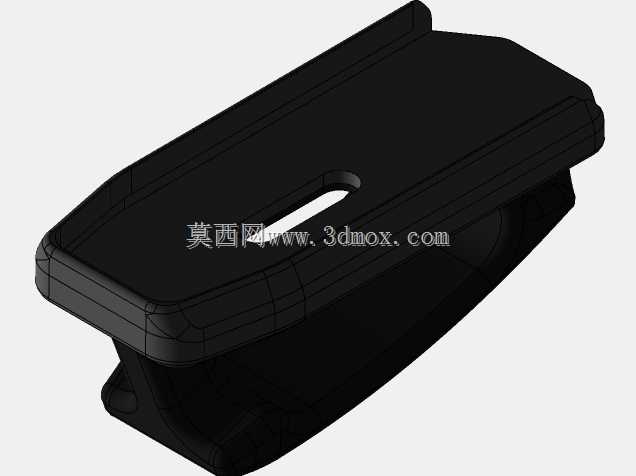

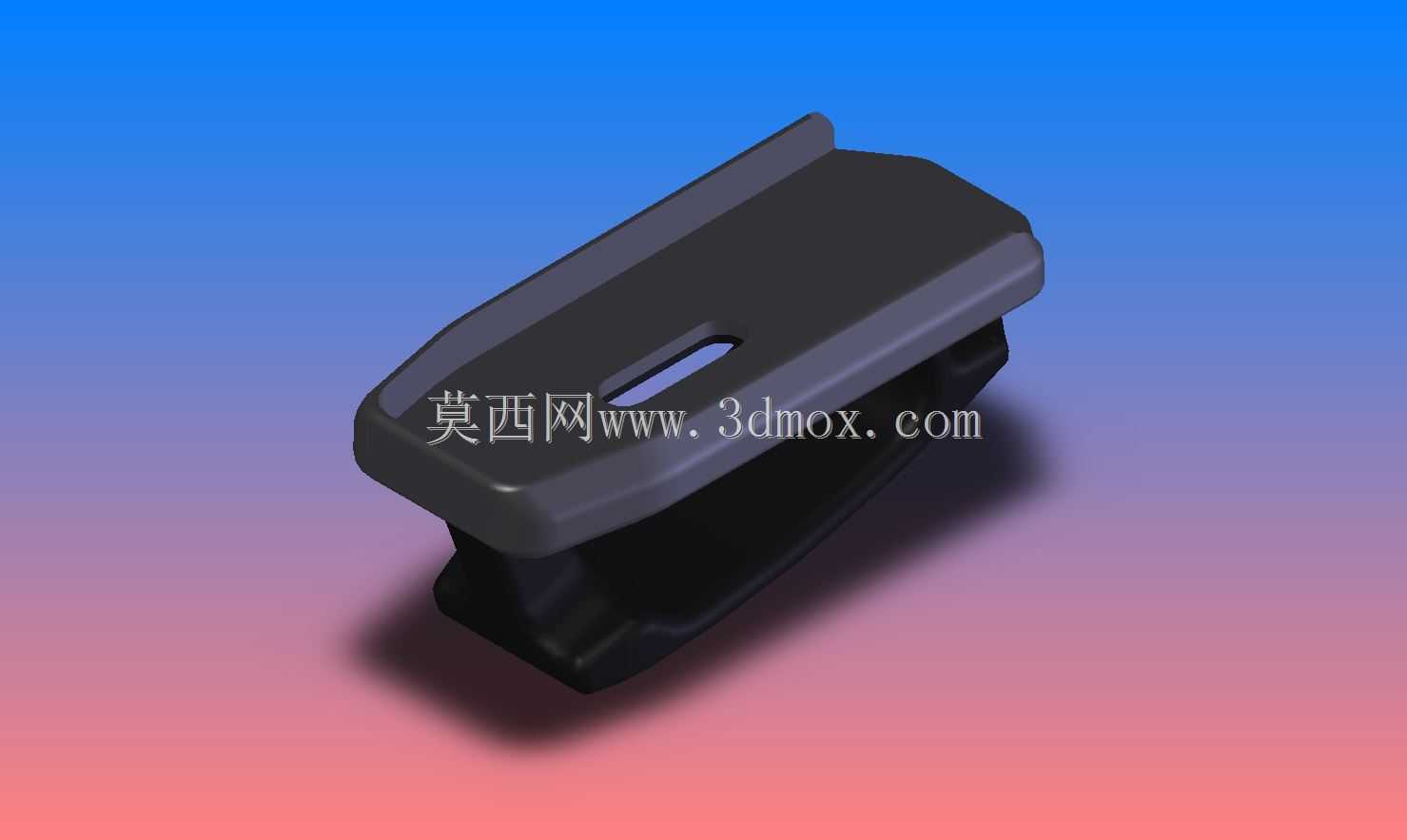

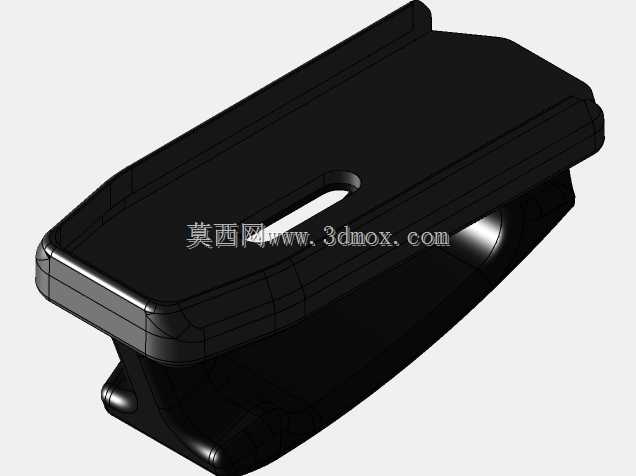

适配.308口径弹匣的AR步枪护林板结构

　　在民用狩猎、竞技射击以及战术配件改装领域，AR系列步枪的周边适配配件一直是结构设计的细分方向，其中护林板作为弹匣仓外侧的握持与防护部件，直接影响射手据枪的握持手感、换弹动作的流畅度以及枪械外观的整体性。本次设计的护林板结构，参考了Magpul系列AR-15护林板的人机工程轮廓，但核心适配目标为发射7.62x51mm弹药的.308口径AR系步枪弹匣仓，填补了这类口径步枪在轻量化握持配件上的适配空白。

　　从实际应用场景来看，这类护林板主要服务于两类使用群体：一类是狩猎爱好者，在野外长时间携行枪械时，贴合手型的护林板能够降低握持时的硌手感，同时避免弹匣仓金属边缘在低温环境下直接接触皮肤造成不适，也能在灌木穿行时减少树枝勾挂弹匣仓缝隙的概率；另一类是竞技射击选手，流畅的护林板轮廓能够让射手在快速换弹时，手部沿护林板滑动定位弹匣的动作更顺滑，减少换弹过程中的卡滞，提升射击节奏的连贯性。

　　在功能特性设计上，这款护林板没有设置多余的战术导轨安装位，整体走轻量化极简路线，主体采用半包式结构覆盖弹匣仓外侧的受力区域，既能够在据枪时为握持手提供稳定的支撑面，也不会额外增加枪械前部的重量，避免影响整枪的重心平衡。护林板表面做了细微的哑光防滑纹理处理，没有夸张的防滑齿，既能够保证戴手套操作时的摩擦力足够，也不会在裸手握持时硌伤手掌，长时间据枪不会产生明显的压痕。护林板中部开设的长条形镂空槽，一方面是为了减轻零件自身重量，另一方面也能够在连续射击后，帮助弹匣仓位置的热量快速散发，避免热量传递到护林板表面导致握持不适。

　　从设计思路层面，整个结构的建模过程优先保证安装贴合度，首先提取.308口径AR步枪弹匣仓的标准安装轮廓，在安装贴合面预留了0.1mm的安装间隙，适配不同厂商生产的弹匣仓外壳的尺寸公差，避免出现安装过紧无法卡入或者过松产生晃动的问题。护林板的壁厚做了均匀化处理，整体壁厚控制在2.5mm，既能够保证日常使用中的结构强度，在意外磕碰时不会出现断裂，也不会因为壁厚过大导致整体臃肿，影响握持手感。边缘位置全部做了R1.5的圆角过渡，没有尖锐的棱角，避免在携行或者操作过程中勾挂衣物、装具，也能在枪械意外磕碰时减少应力集中，降低边角崩裂的风险。

　　关于安装边界与尺寸控制，这款护林板的整体长度控制在82mm，宽度最大处为38mm，安装后突出弹匣仓表面的高度为12mm，这个尺寸刚好匹配成年男性手掌的握持弧度，握持时手指能够自然贴合护林板表面，不会因为突出过高导致手部姿势变形。安装方式采用卡扣式结构，不需要额外的固定螺丝，安装时对准弹匣仓的卡槽直接推入即可锁定，拆卸时只需要按压卡扣位置就能取下，日常维护或者更换配件时不需要额外工具，操作十分便捷。在安装兼容性上，这款护林板适配市面上绝大多数标准规格的.308口径AR系步枪弹匣仓，不需要对枪械本身做任何打磨或者改装，直接替换原有护板即可，不会影响弹匣的正常插拔，也不会干扰弹匣卡笋的正常操作，换弹时手部的动作轨迹和使用原厂配件时完全一致，不需要额外适应。

　　从结构强度验证的角度，建模过程中对护林板的受力薄弱位置做了加强处理，卡扣位置的壁厚增加到3mm，保证反复拆装不会出现卡扣断裂的问题，镂空槽的边缘也做了加厚处理，避免在侧向受力时出现开裂。整个零件的外形曲面全部做了G2连续处理，曲面过渡顺滑没有拐点，不管是采用注塑加工还是3D打印制作，都能够保证表面的流畅度，不需要后续做大量的打磨处理。对于有个性化改装需求的用户，这个结构也预留了足够的后期处理空间，用户可以根据自己的使用习惯在表面增加防滑纹或者喷涂个性化涂层，基础结构不会因为少量的表面处理影响安装强度。
