现代工业径向涡轮叶片三维结构设计

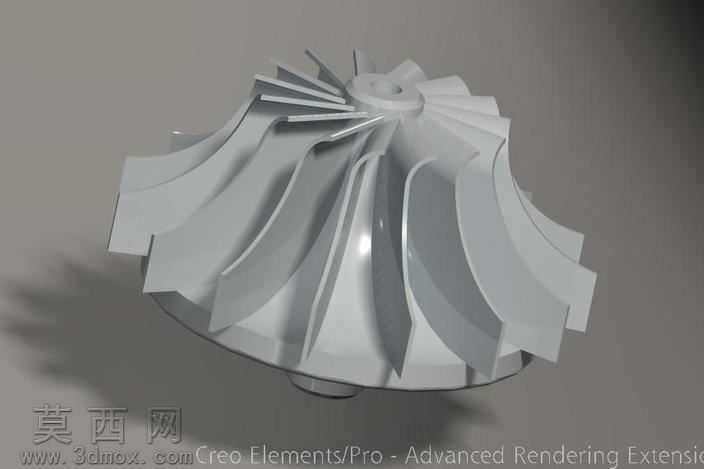

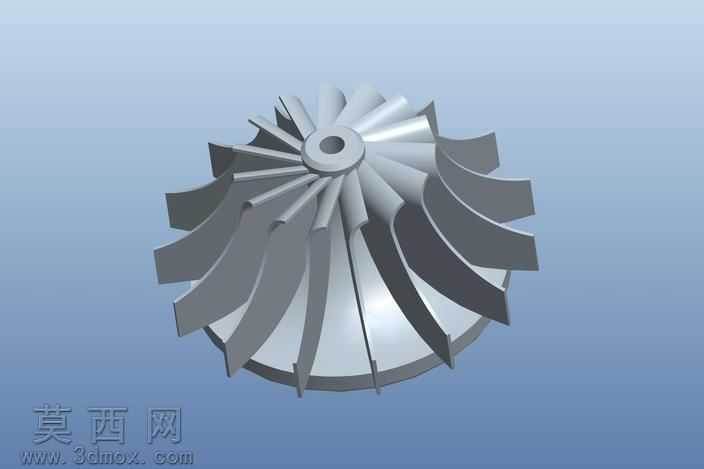

本作品为径向式涡轮叶片的三维参数化建模成果，建模阶段围绕涡轮的气动性能与结构强度需求展开设计逻辑搭建。首先确定涡轮的整体轮盘基准，以中心安装孔为定位原点，绘制轮盘的回转基体轮廓，通过旋转特征生成带中心定位孔的轮盘基座，保证基座与动力输出轴的装配适配性，中心孔的倒角与安装止口结构均按照通用动力部件的装配公差要求设计，避免后续装配出现干涉问题。叶片部分采用变截面扭曲设计思路，首先根据涡轮的工作转速、流体介质参数确定叶根与叶顶的翼型截面轮廓，叶根截面厚度更大以承载旋转过程中的离心载荷，叶顶截面相对纤薄以降低流体流动阻力，每个叶片截面沿轮盘径向按照预设的扭转角度分布，保证流体进入叶道时能够平顺贴合叶片型面，减少流动过程中的涡流损失。建模过程中通过阵列特征完成全部叶片的均匀排布，严格控制每个叶片的安装角度一致性，避免因叶片角度偏差导致涡轮运转时出现动不平衡问题，叶片与轮盘的衔接位置做了平滑圆角过渡处理，消除应力集中隐患，提升部件的抗疲劳性能。材质渲染阶段采用哑光金属材质模拟高温合金的真实质感，调整材质的反光度与粗糙度参数，还原金属机加工后的表面效果，轮盘中心孔位置做了稍高的反光处理，体现精加工后的表面精度。整体模型完整还原了涡轮叶片的流道结构、安装定位结构与力学承载结构，叶片的扭曲角度、叶型厚度变化、轮盘的尺寸比例均参考通用涡轮部件的设计规范，能够直观展现径向涡轮的结构特征，可用于动力部件结构教学、涡轮气动性能仿真分析的基础模型，也可作为同类动力部件设计的参考原型，模型的所有特征均为可编辑参数，后续可根据实际工况需求调整叶片数量、扭转角度、轮盘尺寸等参数，快速适配不同功率等级的涡轮设计需求。
