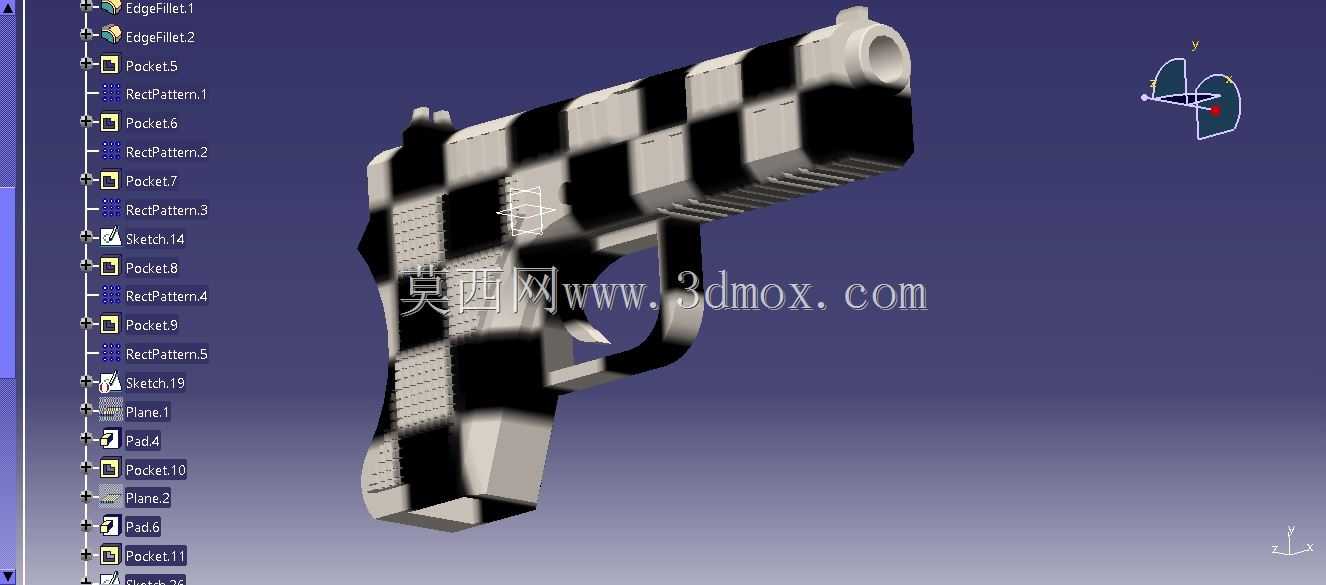

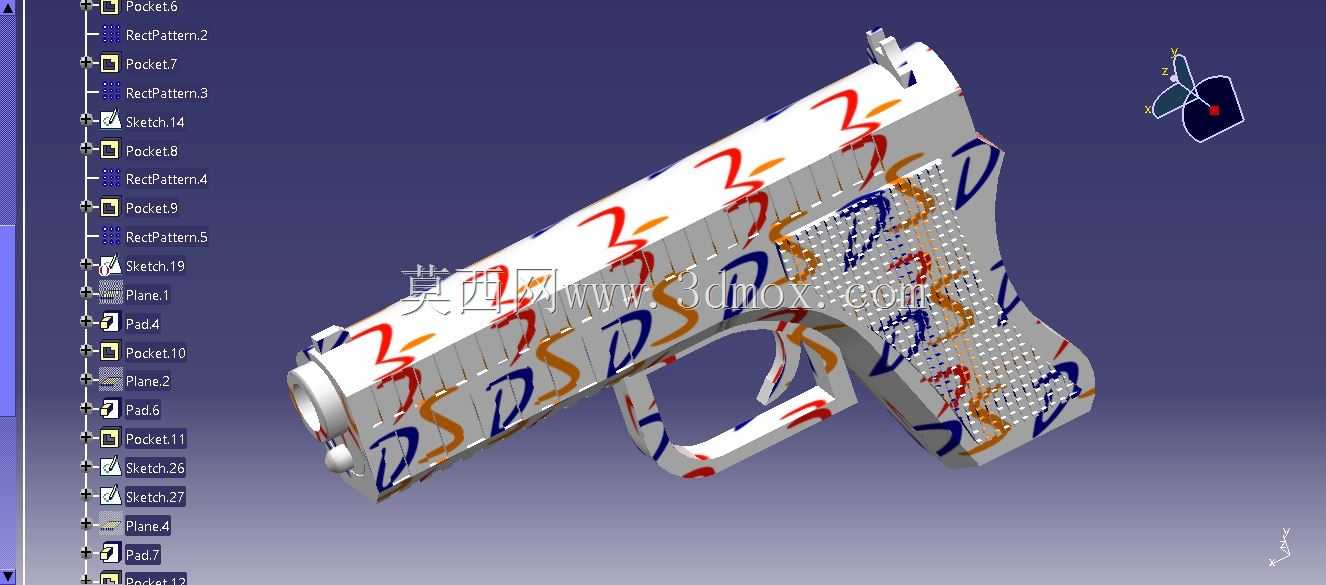

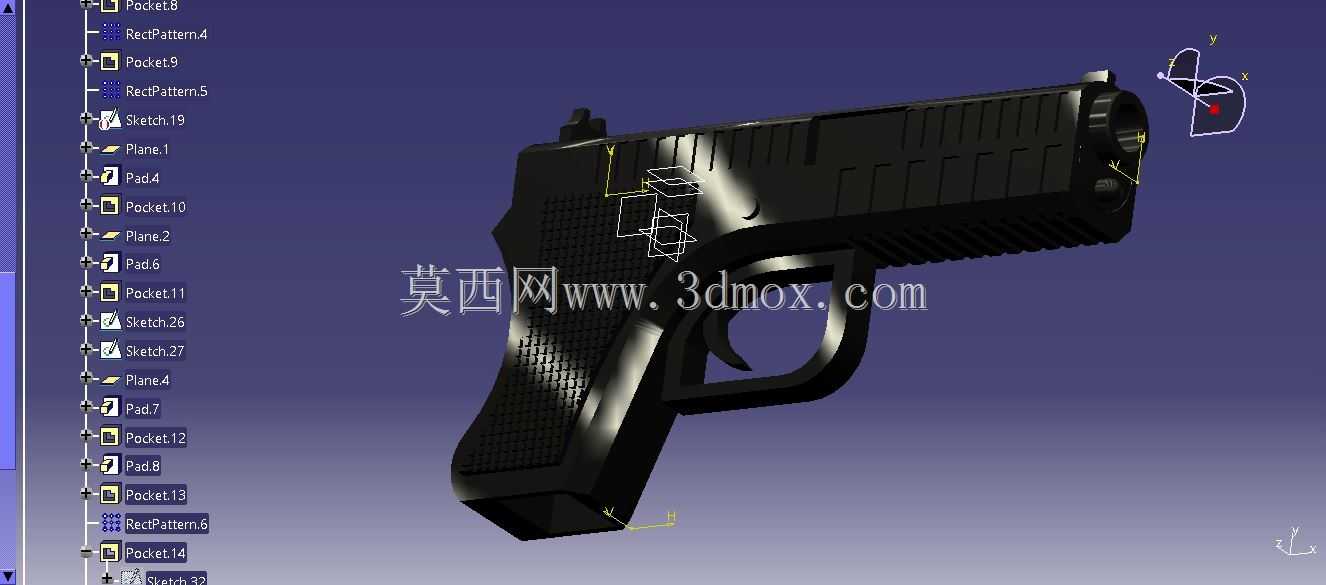

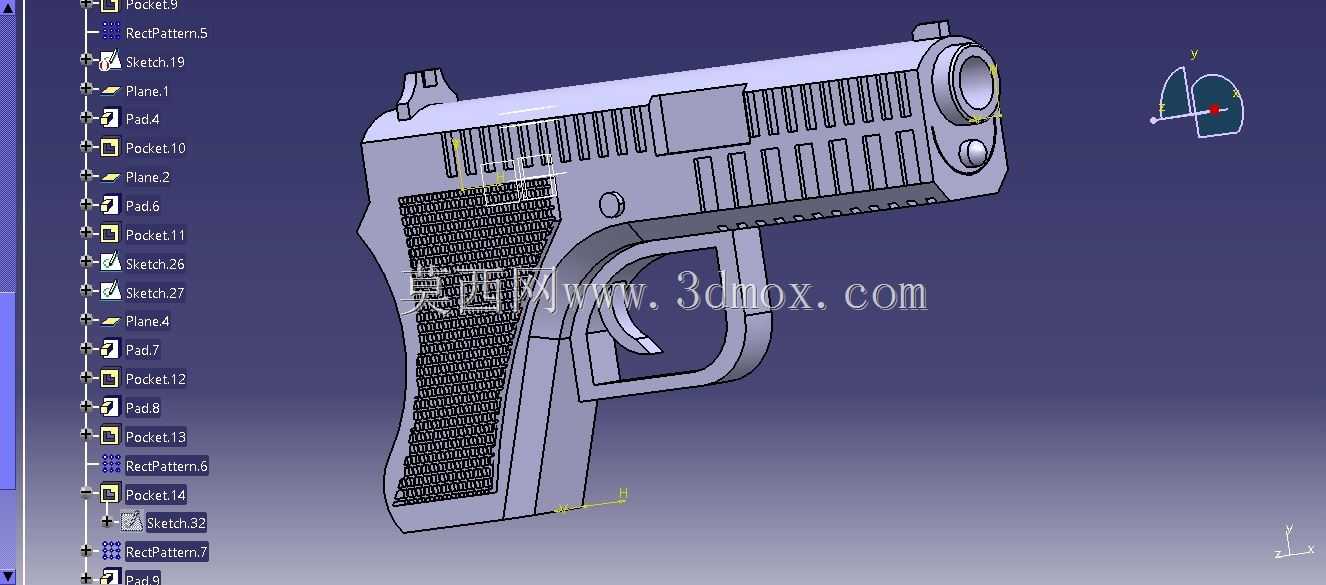

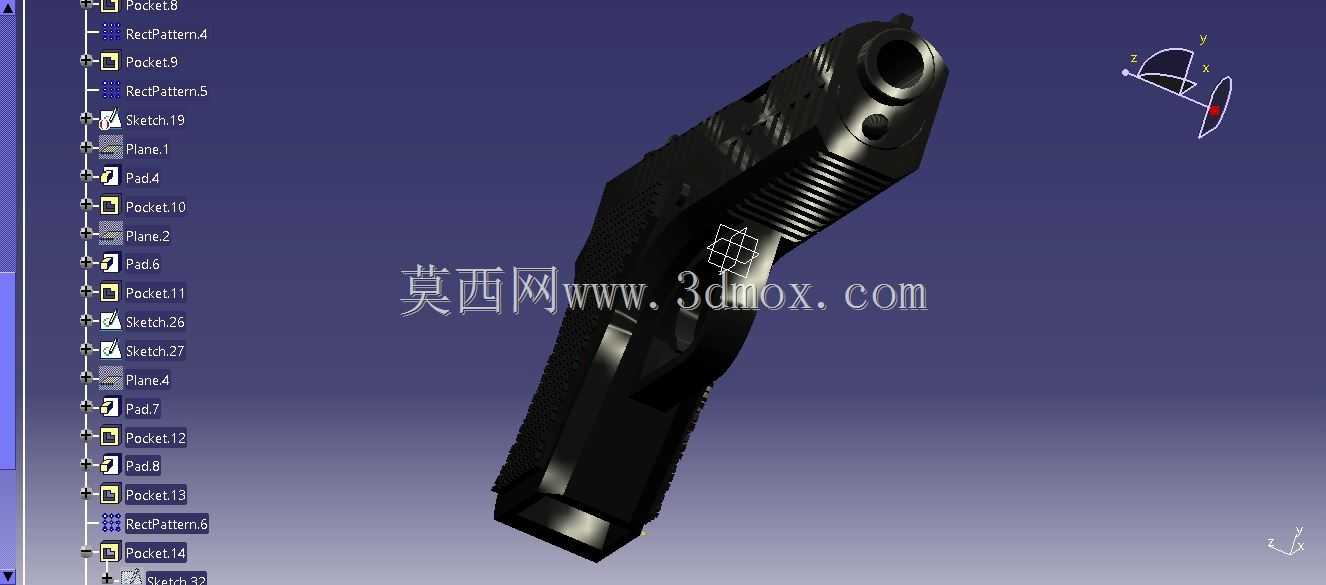

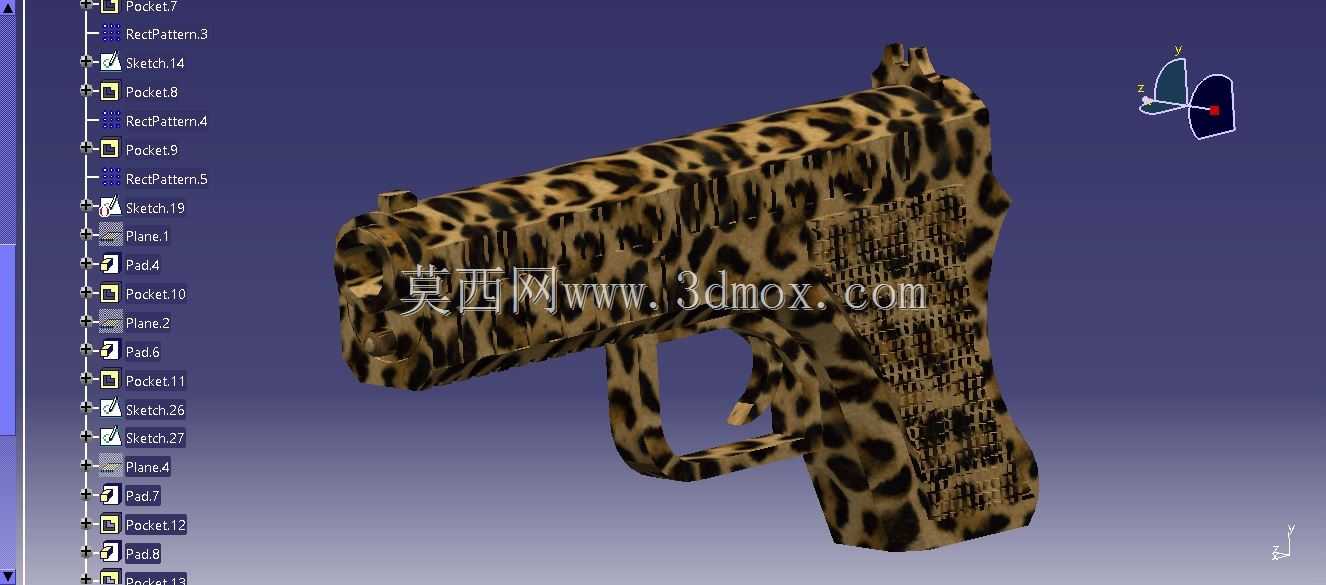

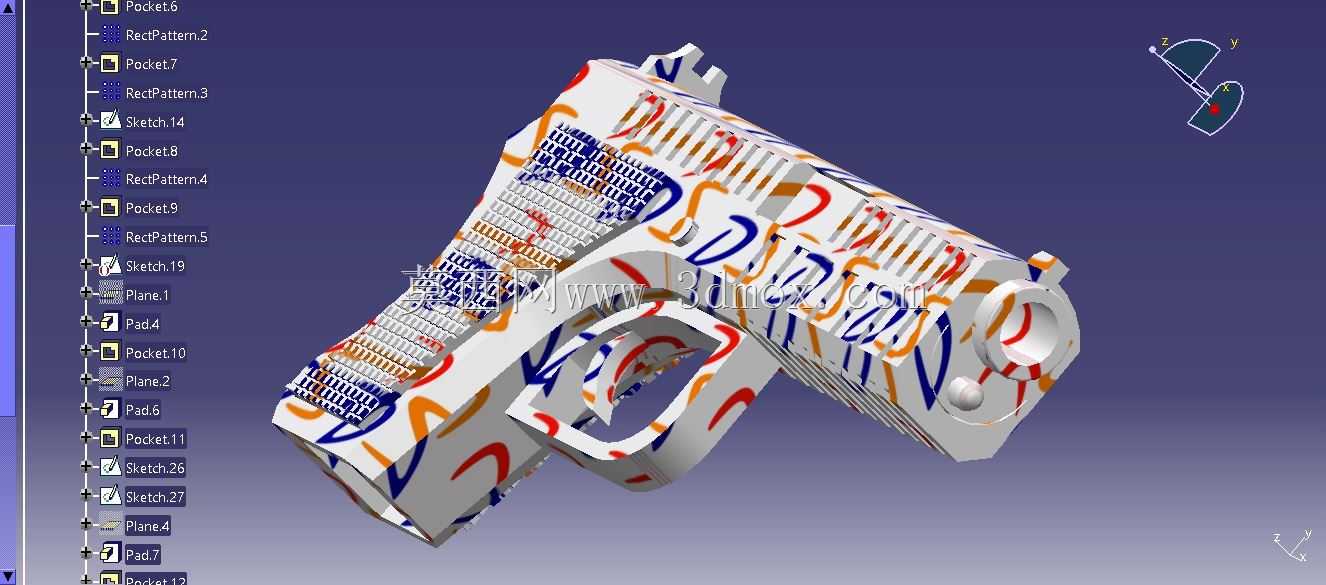

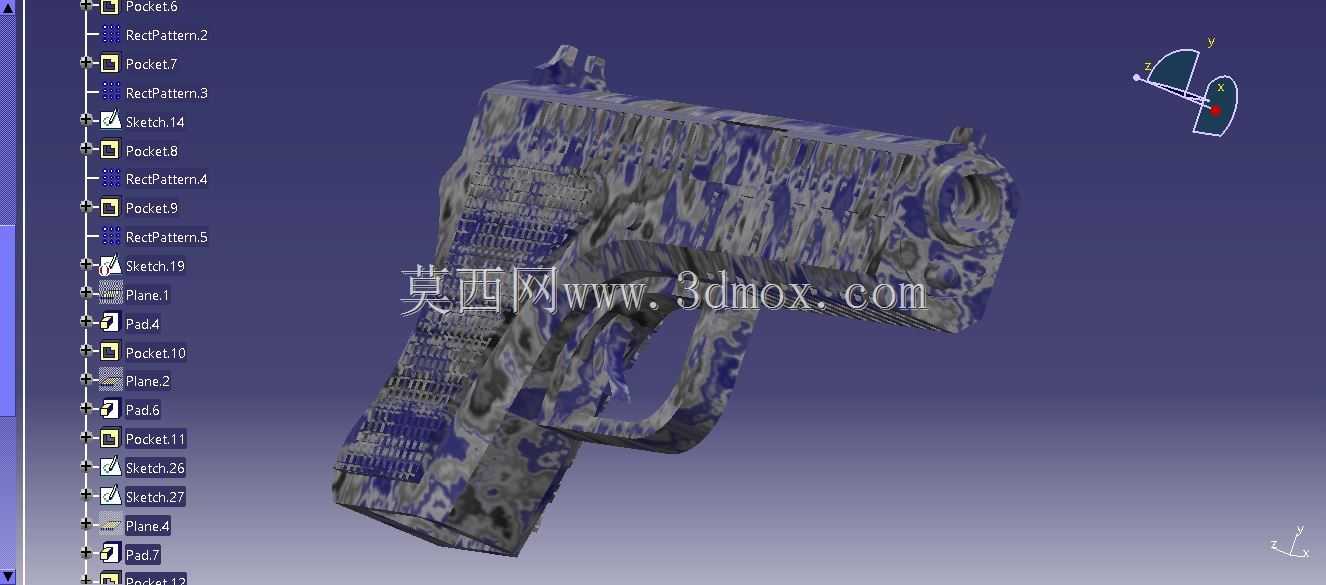

CATIA设计的紧凑型手枪外观结构数模

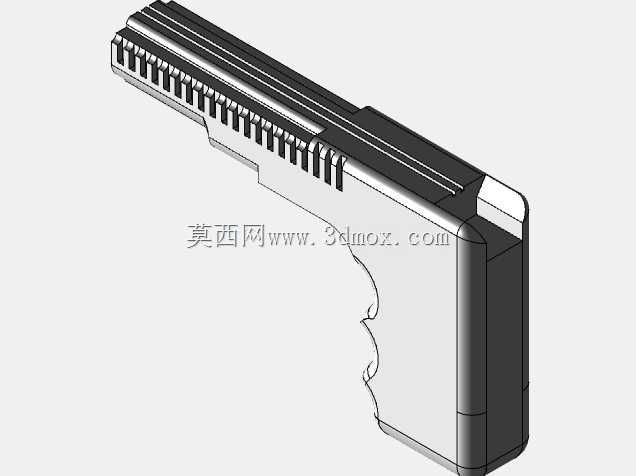

这款手枪三维数模完整还原了紧凑型自卫手枪的整体结构与外观细节，建模过程中严格遵循手持类轻武器的人机工程边界约束，整体轮廓贴合成年男性单手握持的掌部贴合曲线，握把处的指槽凹陷深度控制在8mm，虎口位置的过渡圆角半径设为12mm，避免握持时出现硌手的应力集中点，套筒部分的防滑槽采用等距阵列布局，槽宽1.2mm、槽深0.8mm，间距3mm，既保证手动上膛时的摩擦力足够，又不会因为棱角过于尖锐划伤使用者手部。从结构设计逻辑来看，该数模拆分了套筒、握把框架、扳机组件、弹匣仓、击发机构安装位等核心分区，各个部件的装配间隙预留了0.15mm的公差带，符合常规金属冲压或者工程塑料注塑成型的工艺要求，不需要额外做拔模斜度的二次调整就能直接对接生产端的工艺拆解。在实际应用场景中，这类紧凑型手枪的三维数模可以用于影视道具的3D打印快速成型、轻武器科普教学的结构演示、民用射击运动器材的外观改型设计，也能作为战术配件开发的基准载体——比如握把防滑贴片、套筒战术导轨、激光瞄准器底座的适配设计，都可以直接在这个数模的基础上做配合面的匹配校核，不需要重新测绘实物尺寸。设计过程中特意将扳机护圈的内圈尺寸做了放大处理，预留了戴战术手套操作的空间，护圈前端的下沿做了平直切面，方便双手据枪时辅助手的食指搭靠提升射击稳定性，枪口位置的内径按照9mm口径的通用尺寸做了基准预留，管壁厚度均匀控制在3mm，保证结构强度的同时不会过度增加整体重量。整个模型的外表面没有多余的突兀凸起，所有棱边都做了R0.5的圆角倒钝处理，既符合枪械表面处理的工艺要求，也避免日常携行时钩挂衣物，握把内部的弹匣仓尺寸按照标准双排单进弹匣的通用尺寸做了限位约束，弹匣插口处做了15度的导入倒角，方便快速换弹时的弹匣对位插入，不需要额外调整角度就能顺利就位。
