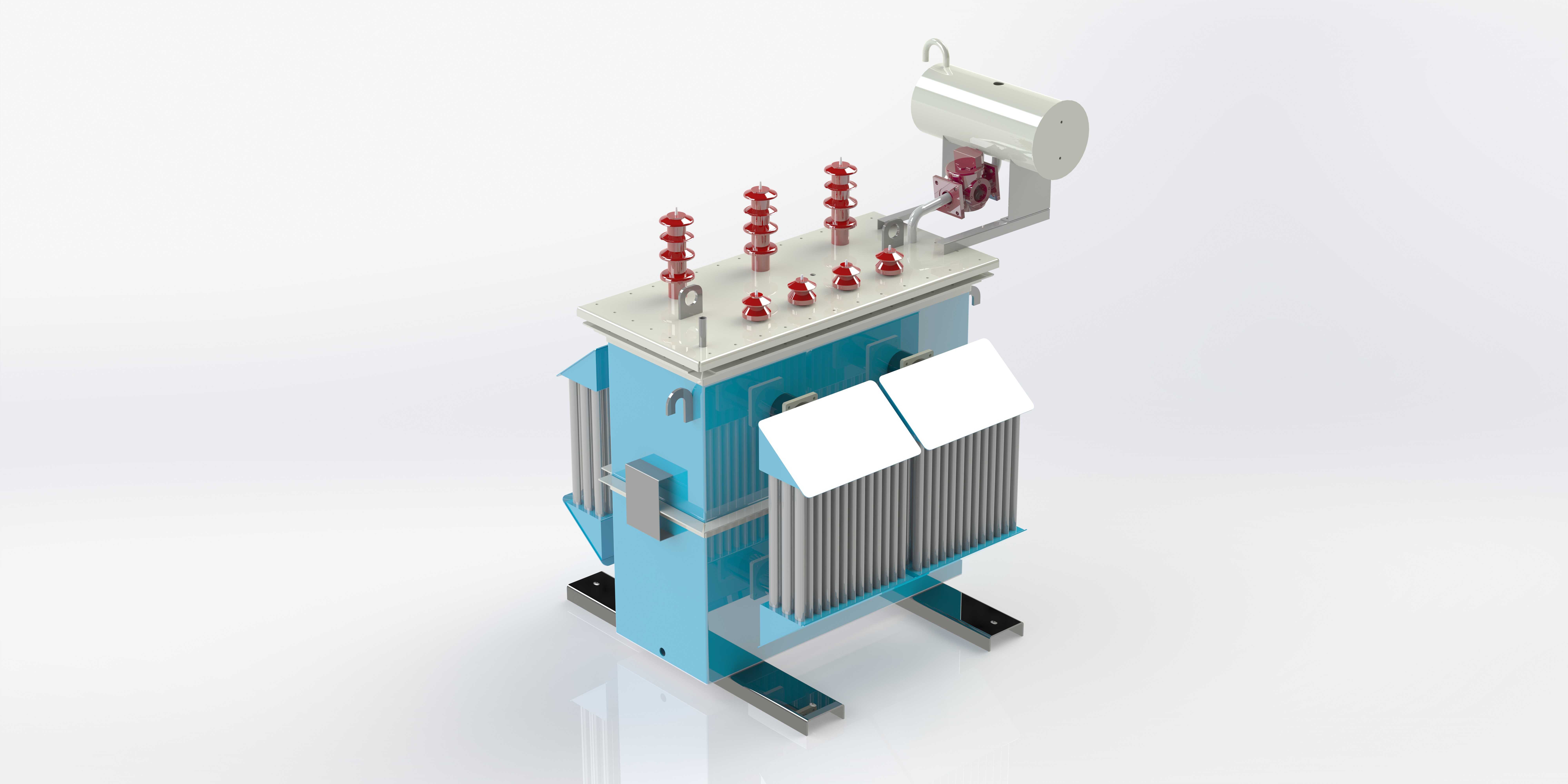

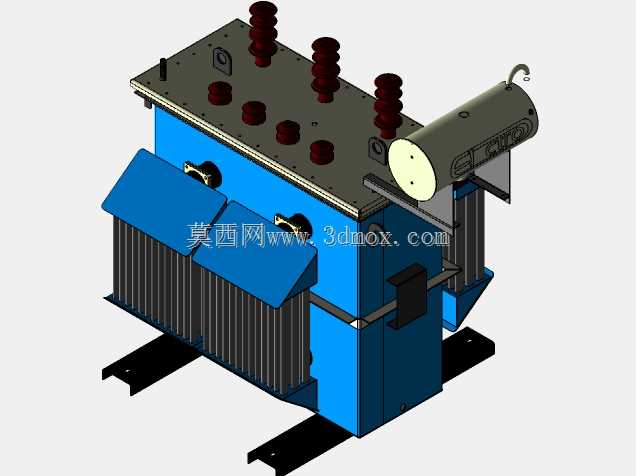

630kVA油浸式配电变压器金属结构设计

这款630kVA容量的油浸式配电变压器金属结构，主要面向城乡10kV配电网的终端配电场景，常见于工业园区配电房、乡村台区供电点、商业综合体配套供电站点，承担着将10kV高压输电电压转换为380V/220V民用与工业用电电压的核心作用，是配电网中直接对接终端用电负荷的关键电力设备载体。整套金属结构作为变压器的承载与防护主体，首先要满足内部铁芯、绕组、绝缘油的承重需求，同时兼顾户外运行的散热、防护、接线安全等核心功能。从结构设计逻辑来看，整体采用下装式承重底座设计，底座由槽钢焊接成型，预留了与基础预埋件匹配的安装孔位，安装时可直接通过螺栓固定在混凝土基础台面上，底座与油箱主体之间设置了减震缓冲结构，能够抵消变压器运行时的电磁振动，降低运行噪音传递。中部油箱主体采用折弯焊接的密封箱体结构，侧壁排布了多组冲压成型的散热翅片，这些散热翅片与油箱内部连通，绝缘油受热后可在翅片内形成自然对流循环，将绕组与铁芯产生的热量通过金属壁面散发到空气中，无需额外强制散热装置即可满足额定负载下的温升控制要求。油箱顶部设计为平整的安装台面，预留了高低压套管的安装开孔、油枕连接法兰以及吊环安装位，顶部的高低压绝缘套管按照安全间距排布，高压侧套管居中排布保证相间绝缘距离，低压侧套管靠侧方布置方便出线接线，顶部附带的储油柜通过连通管与油箱内部连接，用于补偿绝缘油因温度变化产生的体积胀缩，避免油箱内部出现负压或者绝缘油溢出。油箱侧面设计了可拆卸的接线盒与接地端子，方便现场接线施工与接地保护连接，整体金属构件全部采用冷轧板材折弯成型，所有焊接位置都做了密封处理，满足户外防雨防尘的防护要求，结构件的边角都做了圆弧过渡处理，避免安装施工时出现磕碰划伤。整套结构的安装边界充分考虑了现场运输与吊装需求，整体宽度控制在常规货运车辆的运输宽度范围内，顶部吊环位置匹配常规吊装设备的吊点间距，现场安装时无需额外定制吊装工装即可完成就位作业，结构的整体强度能够满足短途运输与长期户外运行的承重、抗风、抗震要求，所有外露金属表面都预留了喷涂防腐涂层的工艺余量，能够适应户外潮湿、多尘的运行环境。
