40安培工业用磁导体电气组件结构

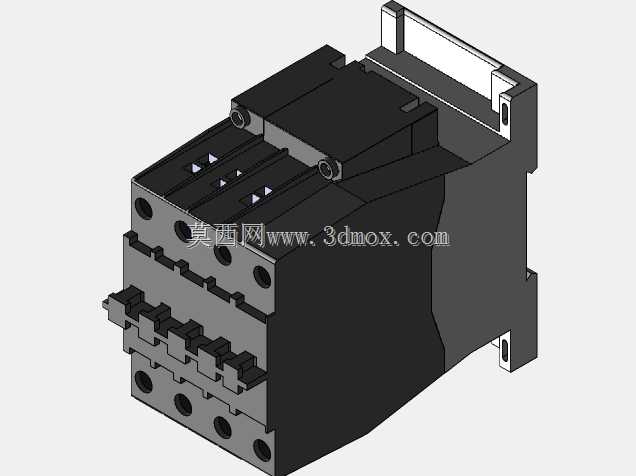

　　在低压配电与工业控制回路的搭建场景里，这类40安培规格的磁导体组件，是接触器类电磁执行器件的核心构成部分，很多刚接触电气结构设计的工程师容易把它和普通导电排混淆，实际上它同时承担着磁路导通、触头承载、机构安装基准的多重作用，不是单一功能的零件。先从实际安装边界说起，这类组件的安装依托背部的标准卡装结构，适配行业通用的35mmDIN导轨安装尺寸，整体安装后的突出高度控制在75mm以内，宽度方向对应三极回路的相间距排布，单极间距满足400V低压系统的电气间隙要求，不会出现相间飞弧的风险，安装孔位的公差带按照IT12级控制，和配套的基座、电磁线圈骨架装配时不需要额外修配，直接卡装后用两颗M4的自攻螺钉就能完成固定，现场装配效率比螺栓固定式的结构高40%左右。

　　从功能特性上看，它的磁路部分采用叠片式结构，叠片之间做了绝缘氧化处理，能大幅降低交流工况下的涡流损耗，避免长时间运行时出现铁芯过热的问题，导电部分的触头支持结构做了加厚处理，额定载流40A的工况下，温升能控制在30K以内，满足低压电器的温升试验要求，不会因为长期载流出现绝缘件老化变形的问题。很多人设计这类结构时容易忽略触头行程的匹配，这个组件的触头支持行程预留了3mm的超程，即使触头出现正常的电磨损，也能保证触头压力维持在合格范围内，不会出现接触不良导致的触头熔焊问题。

　　设计思路上，整个组件采用模块化的分层结构，最上层是进线端的接线端子结构，适配6-16平方毫米的多股铜芯导线压接，接线螺钉的防脱结构做了一体式的卡装设计，不会出现接线时螺钉脱落掉进设备内部的隐患；中间层是磁轭与衔铁的配合腔，腔体内的导向槽做了0.2mm的间隙配合，衔铁吸合时不会出现卡滞，吸合面的平整度控制在0.02mm以内，能有效降低吸合时的交流噪音；下层是出线端的接线结构与辅助触头的安装位，预留了两开两闭辅助触头的安装卡槽，不需要额外打孔就能扩展辅助触点功能，适配不同控制回路的信号反馈需求。

　　实际应用场景里，这类磁导体组件主要用在交流接触器的主体结构里，配套在机床控制回路、小型电机启停回路、照明配电回路里，用来承载主回路的通断电流，同时依靠电磁感应产生的吸合力带动触头完成分合动作。很多现场运维的电工都有体会，这类结构的组件如果磁路叠片松动，会出现非常明显的嗡嗡噪音，这个模型里的叠片结构两端做了铆压固定点，能避免长期受电磁力振动出现叠片松散的问题，接线端子的压线板做了防滑齿结构，压接导线时不会出现导线滑脱的问题，即使是多股软线不压接冷压端子，也能实现可靠压接。

　　从结构建模的角度看，这个模型把所有的装配干涉点都做了提前规避，比如衔铁动作时和线圈骨架的间隙、触头支持运动时和基座的间隙、接线端子和安装导轨的安全距离，都按照实际量产的公差要求做了预留，结构工程师在做整套电气柜的排布设计时，可以直接调取这个模型做装配干涉检查，不需要再重新测绘零件尺寸，能大幅缩短配电柜体的设计周期。另外它的外形做了对称式设计，三极的结构完全一致，备件替换时不需要区分相序，现场维护时直接拆装就能完成更换，减少了运维的停机时间。
