喷气式离心叶轮转子结构设计

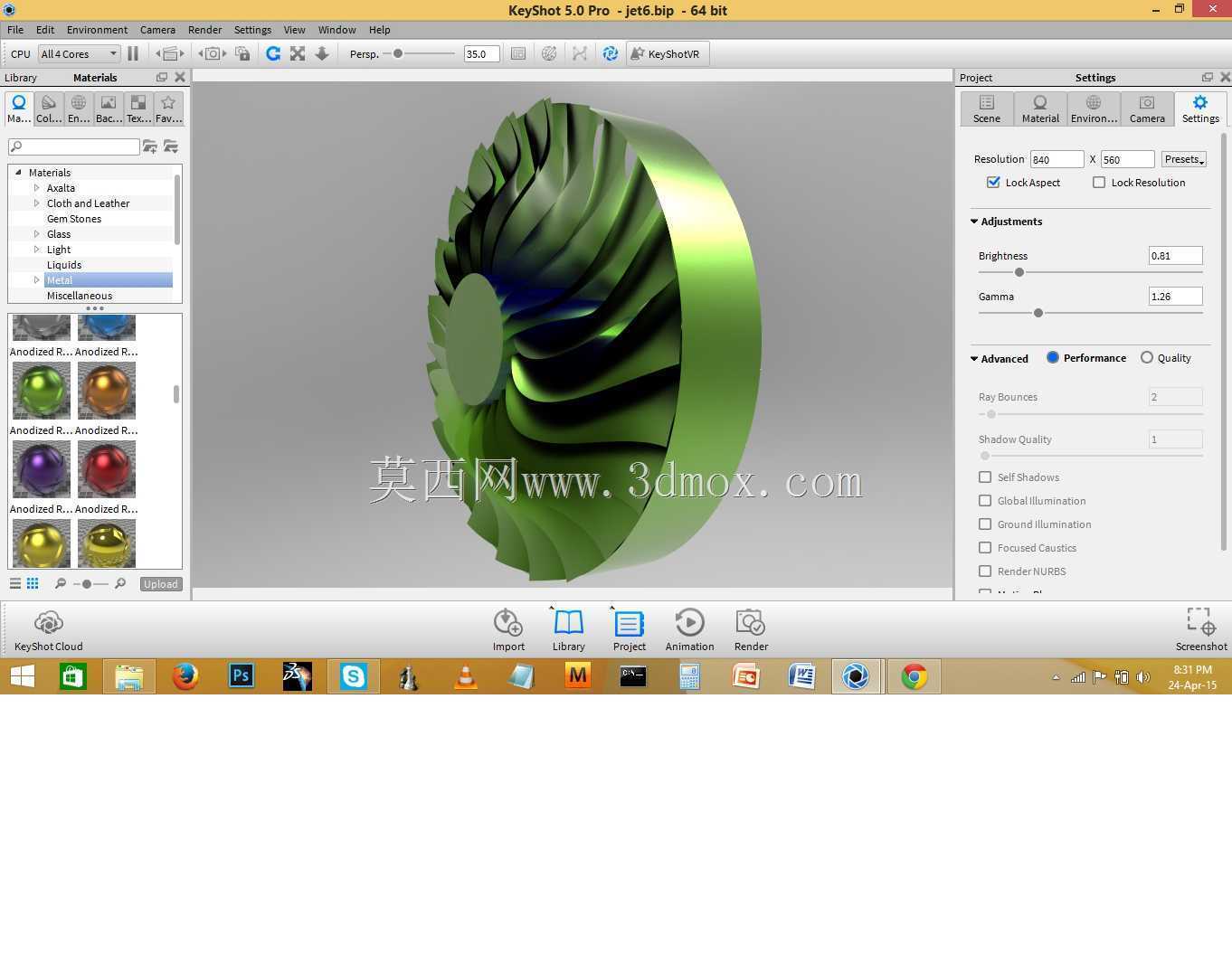

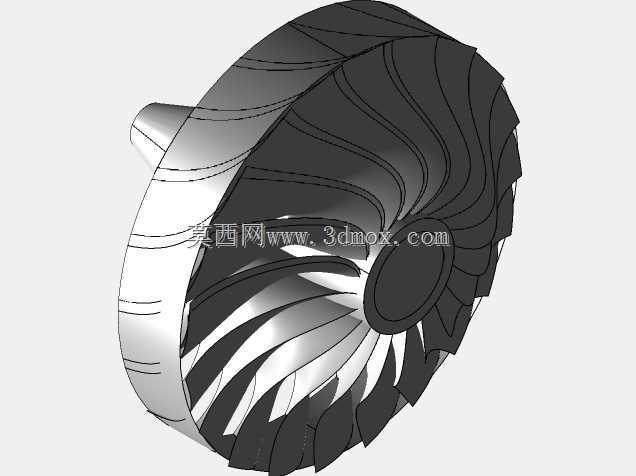

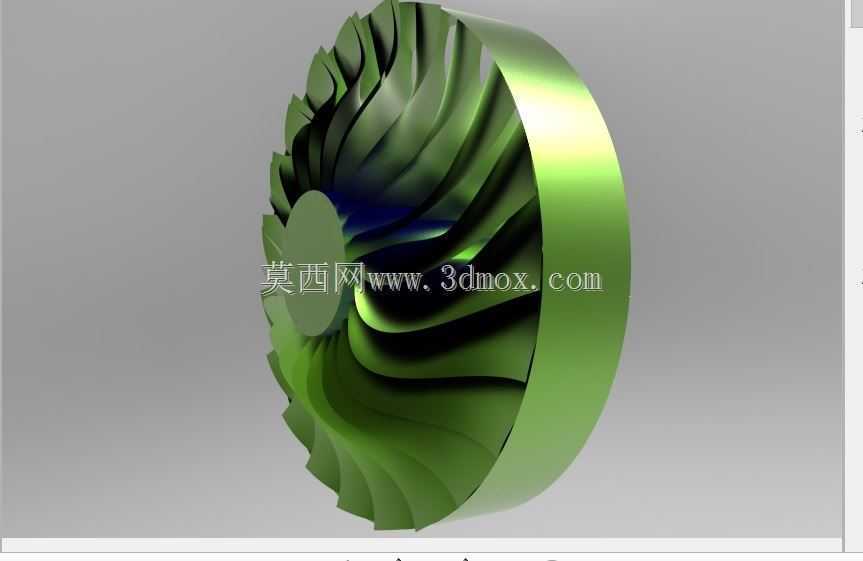

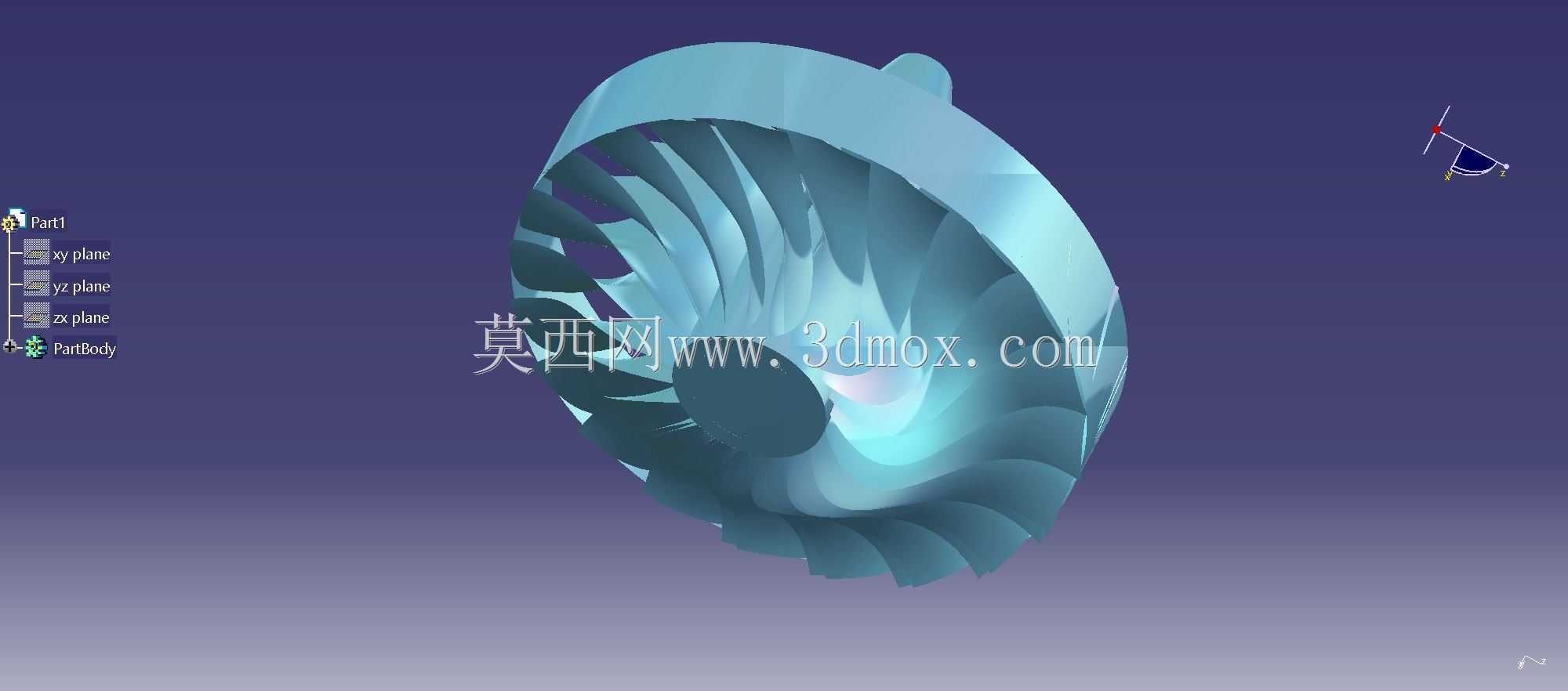

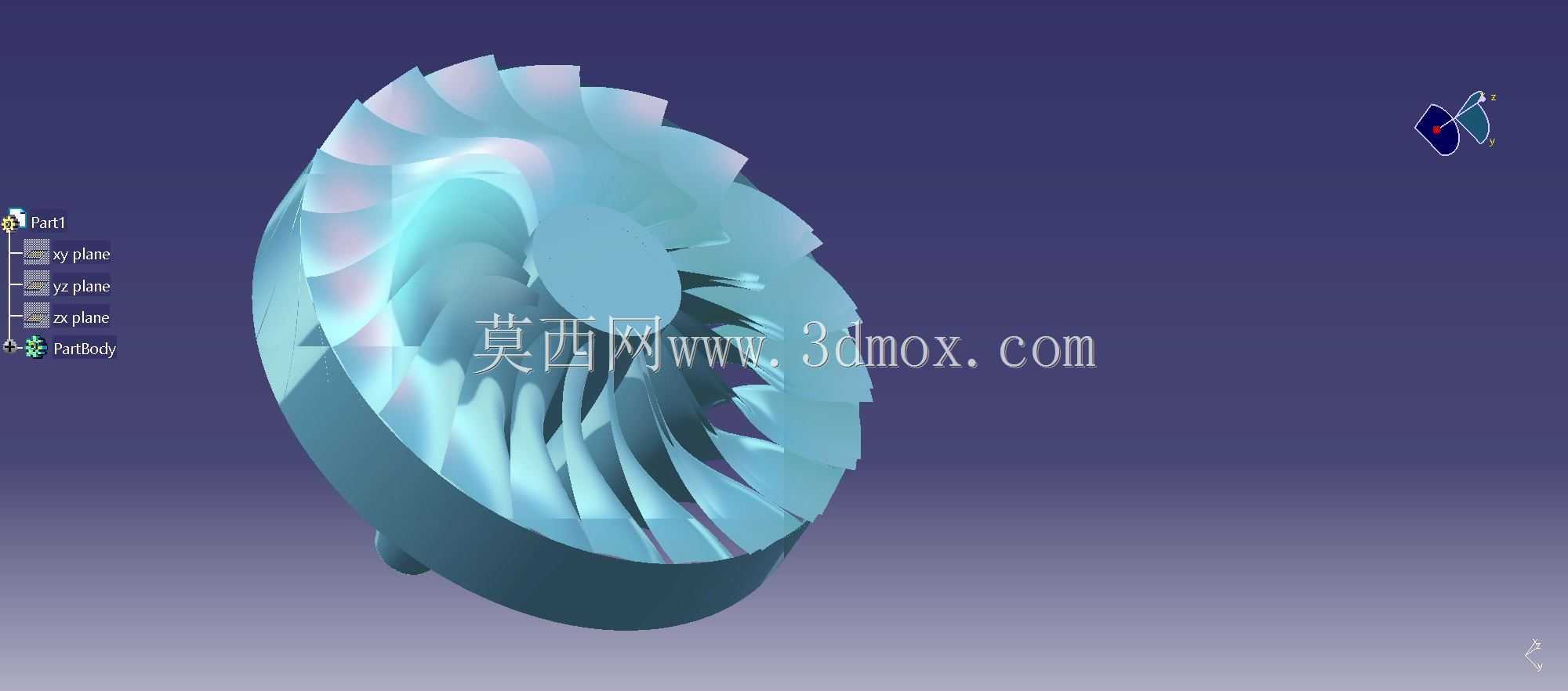

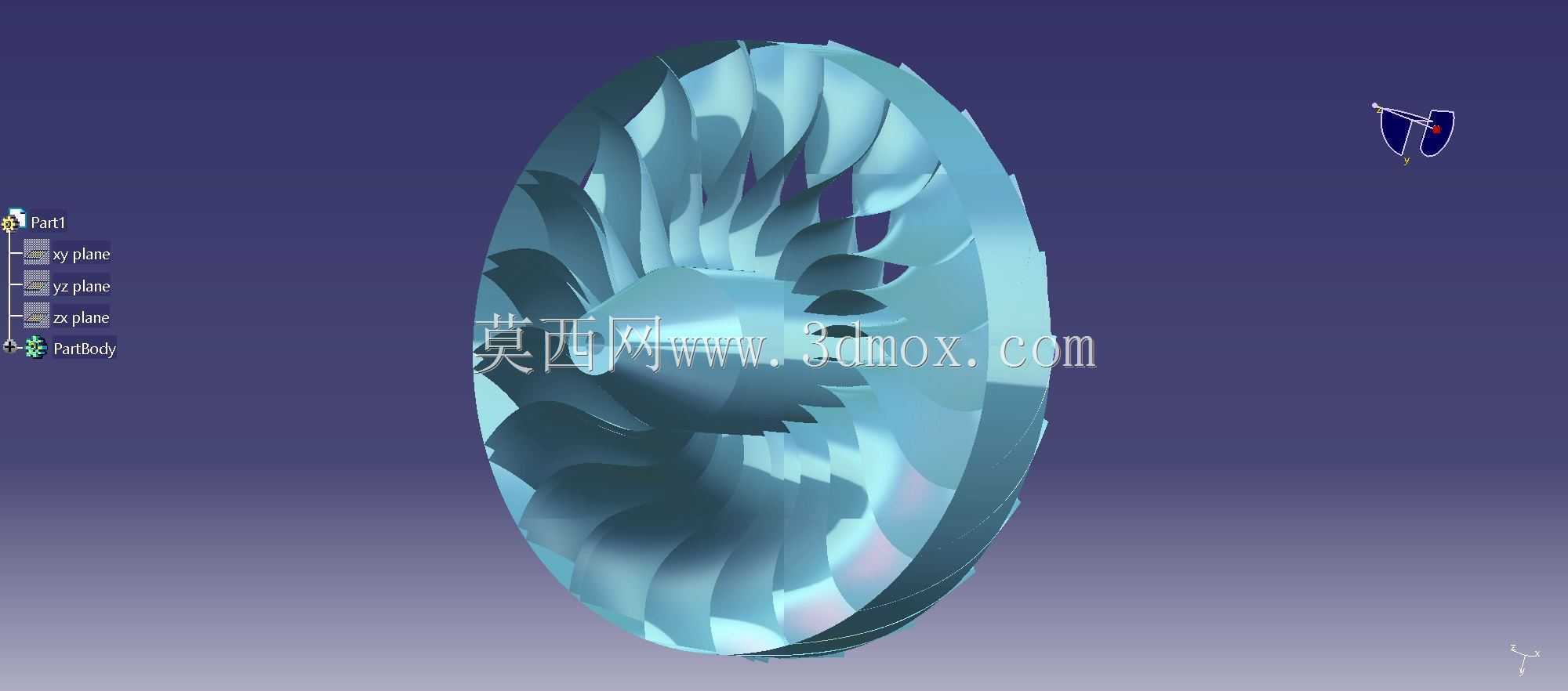

　　该结构围绕喷气式压缩设备中的核心旋转部件展开，主体为带复杂空间叶片的离心式叶轮，轮盘外缘呈环形包覆形态，多枚扭曲叶片沿圆周均匀分布，相邻叶片之间形成连续收敛的气流通道。叶片从轮盘中心区域向外缘延伸时，型面曲率逐步变化，入口段较为平缓，便于轴向或近轴向进入的气流顺利导入；靠近外缘处叶片扭转角增大，流道宽度和方向同步改变，使气体在高速旋转过程中获得离心升压，并在离开叶轮时形成较高速度，为后续扩压环节提供能量基础。

　　从实际应用看，这类叶轮常见于小型喷气装置、离心压缩单元、涡轮机械试验件以及需要紧凑气源的设备中。设备运行时，转子随主轴高速转动，气体由中心附近被吸入，在叶片通道内受离心力和叶型导流共同作用，压力和速度逐步升高，最终沿轮缘切向排出。与普通平直叶片相比，扭曲叶片能够更好适应不同半径处的线速度差异，减少气流在通道内的分离和冲击损失，使入口到出口的流动过渡更平顺。轮盘外侧的环形壁面与叶片端部形成约束，可限制气流从叶顶区域无序泄漏，对维持通道压差和提高压缩效率具有重要作用。

　　建模时需要重点处理叶片型面、轮盘过渡圆角以及叶根连接区域。叶片并非简单拉伸实体，而是由多条空间截面曲线控制成型，截面弦长、安装角和厚度沿径向连续变化；叶根处与轮盘相接，应保留足够圆角，避免高速旋转时在应力集中位置形成裂纹源。轮盘中心区域承担与轴系或轮毂连接的功能，壁厚通常大于外缘薄壁区域，以便承受离心载荷和扭矩传递。外缘环形结构在满足气动包覆的同时，也要控制质量分布，过大的外缘质量会提高转动惯量，影响启动响应和轴系临界转速。

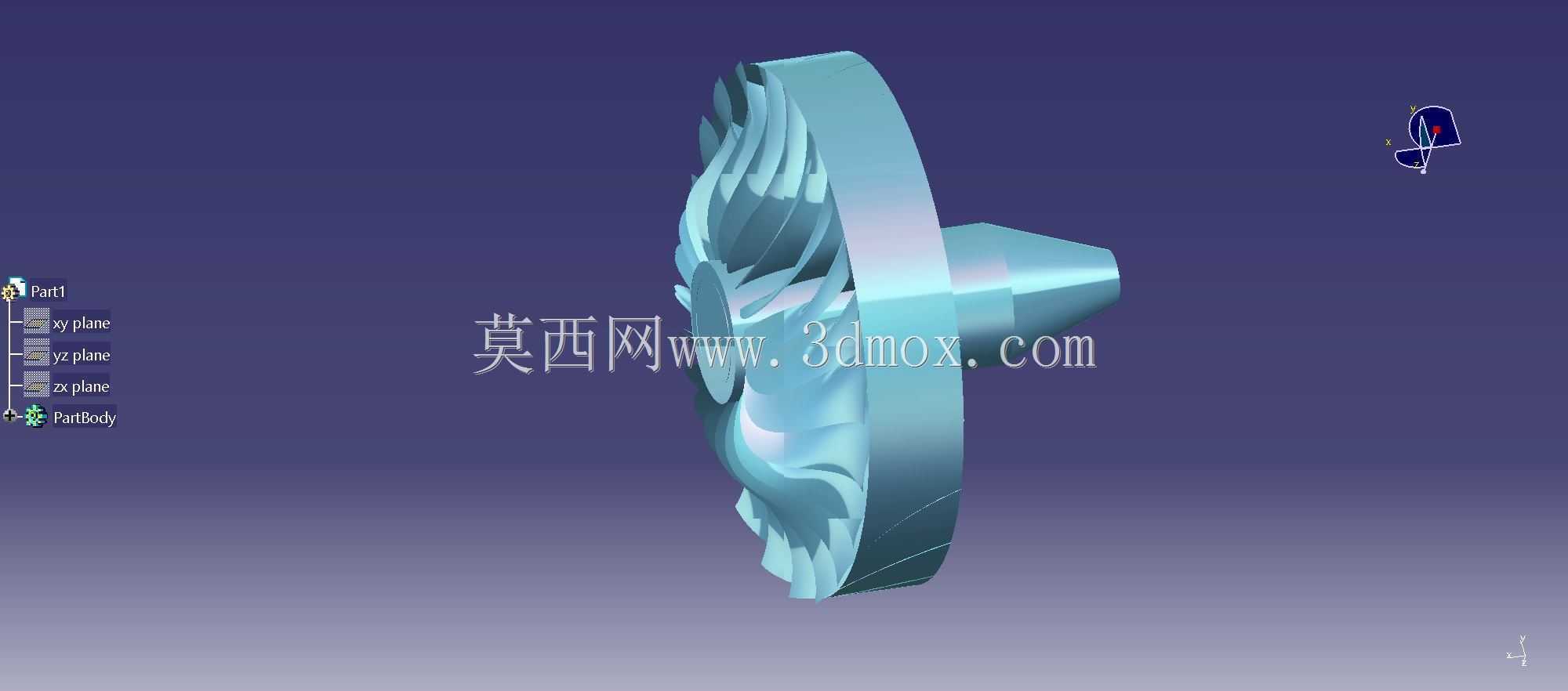

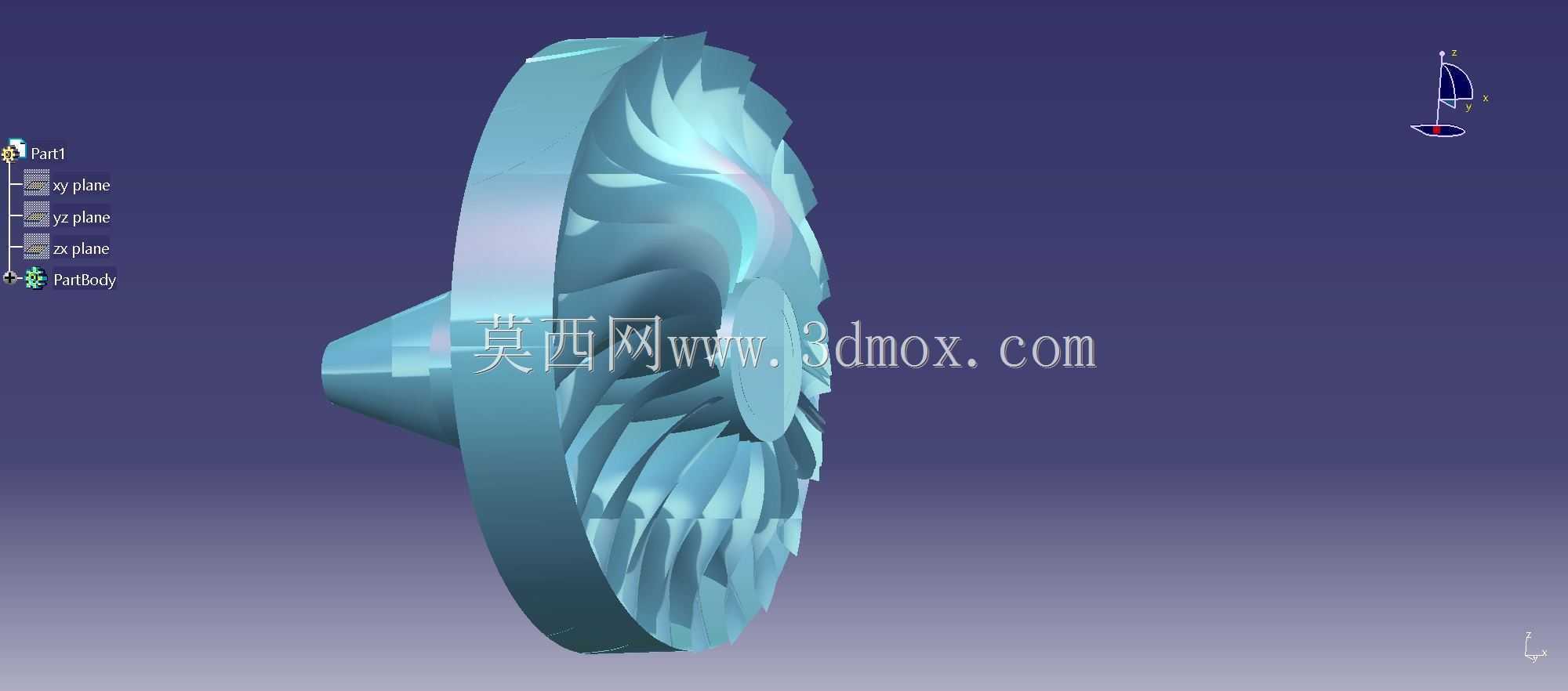

　　外形边界方面，叶轮整体呈圆盘状，最大外轮廓由轮缘直径决定，轴向厚度集中在轮盘和叶片包络范围内。安装到主机时，中心孔或轮毂端面是主要定位基准，需与主轴同轴度、端面跳动配合控制；叶轮入口侧应预留进气空间，出口侧则需与蜗壳或扩压通道保持合理间隙。间隙过小，热态膨胀或振动时可能发生擦碰；间隙过大，又会增加回流和泄漏损失。设计人员在布置总装结构时，还需结合轴承位置、密封件和锁紧螺母确定轴向压紧面，保证转子在高速工况下不松动。

　　结构校核上，应关注高转速下叶片自身的离心拉应力、叶根弯曲应力以及轮盘孔边应力。叶片前缘和后缘厚度较薄，受异物冲击或气动脉动时更敏感，因此型面过渡不能出现尖锐棱边。流道表面应保持连续光顺，任何局部凹陷或台阶都可能诱发涡流，降低压比和效率。对于需要加工制造的场景，叶轮可采用五轴铣削整体成型，也可根据材料和批量采用铸造后精加工；无论采用哪种工艺，三维模型都应保证叶片曲面、轮盘实体和安装基准之间的几何关系清晰，便于后续抽取流道、生成加工轨迹和进行气动与强度分析。

　　在整机匹配中，该叶轮不是孤立零件，其出口宽度、叶片数量和轮缘直径会直接影响流量、压比和功率消耗。模型结构保留了完整的叶片阵列与轮盘外形，可用于检查转子与壳体的干涉关系，也可作为流体域抽取和有限应力分析的基础。对设备选型人员而言，通过观察叶道开放程度、叶片扭转规律和轮毂比例，可以初步判断其偏向高流量低压比还是小流量高压力的工作特性；对结构设计人员而言，中心连接区、叶根圆角和外缘包壁则是细化设计时必须反复权衡的部位。
