20kV发电机组配套安装底座结构设计

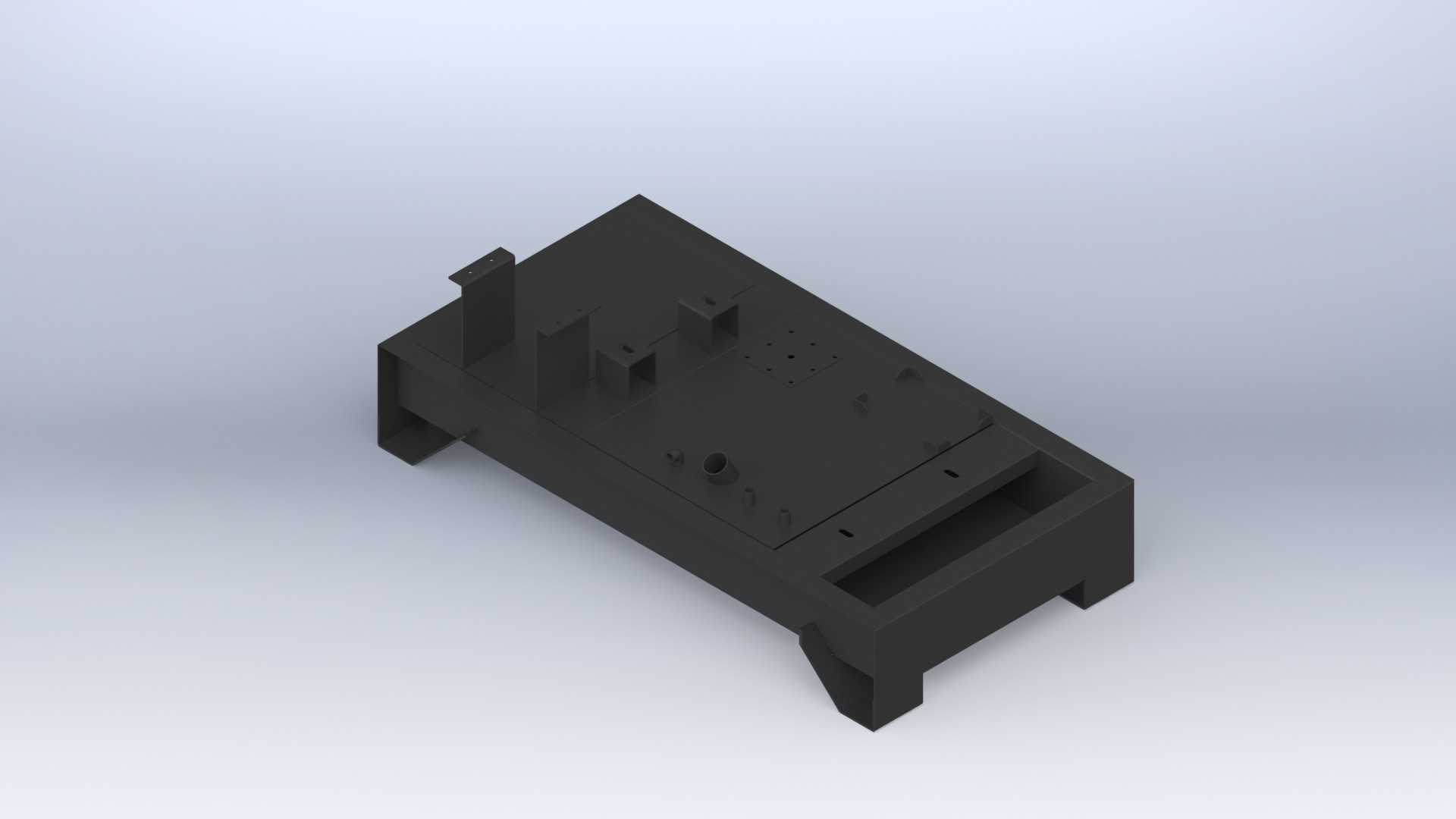

在分布式电站、工业备用电源、野外施工供电等场景中，20kV功率等级的发电机组是核心供电设备，其安装底座的结构合理性直接决定机组运行稳定性、振动传递控制效果与现场安装效率。该底座采用钣金一体化成型思路设计，整体为带支撑脚的槽型框架结构，底部四个向外延伸的支撑脚预留了与地面基础或减震垫连接的安装孔位，可直接适配常规混凝土基础的预埋螺栓间距，无需额外现场配焊转接件，大幅缩短现场安装的调整周期。

从功能特性来看，底座上平面根据发电机组各部件的安装点位，预留了对应规格的固定孔位，包括发动机本体安装位、发电机端连接位、油箱集成槽位以及控制模块安装区，各孔位的位置公差控制在钣金加工可实现的±0.2mm范围内，保证各部件装配时无需二次扩孔调整。底座侧边设计的立式挡边结构，一方面可对机组侧边的管线、线束起到规整防护作用，避免运行过程中线束与地面尖锐物摩擦破损，另一方面可在底座集成简易接油槽时，承接机组运行过程中可能渗漏的油污，防止污染安装现场地面。

设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处均预留了符合板材厚度的折弯半径，避免折弯开裂问题，整体结构无复杂焊接工序，大部分结构通过折弯、冲孔即可成型，仅在局部受力集中的安装位设置了加强筋结构，在控制整体重量的同时保证承载强度。底座的整体安装边界充分考虑了20kV机组的运维空间需求，底部支撑脚的高度预留了叉车搬运的插齿空间，无需额外配置吊装工装即可完成短距离转运，侧边预留的缺口位置可方便运维人员伸手操作底部的固定螺母、连接接地线缆。

在振动控制方面，底座上平面的安装位与支撑脚之间通过折弯形成的缓冲结构过渡，可在不额外增加减震器的前提下，吸收一部分机组运行产生的高频振动，降低振动向地面基础的传递效率，同时避免底座长期受振动影响出现焊缝开裂、固定螺栓松动的问题。底座的槽型结构还可在集成辅助油箱时，作为油箱的防护外壳，减少外部碰撞对油箱的损伤，同时预留的管线过孔可规范燃油管路、电缆的走线方向，避免管线与机组运动部件、高温部件接触引发安全隐患。
