适配相机三脚架的便携起重装置设计

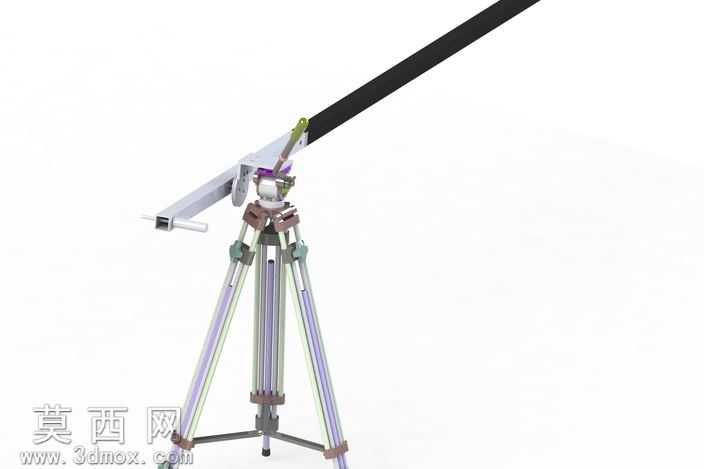

本作品为适配相机三脚架使用的便携起重装置三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械装配逻辑，对每一个零部件的配合公差、运动行程都做了精准约束，确保模型可直接用于后续的工程验证与3D打印试制。模型渲染阶段采用哑光金属与工程塑料结合的材质表现，三脚架支腿部分做了阳极氧化铝合金的材质处理，还原真实器材的磨砂金属质感，起重臂部分采用高强度碳纤维纹理材质，既体现轻量化设计的特性，也通过材质差异清晰区分不同功能部件，整体渲染光影柔和，结构细节展示清晰，无穿模、漏面等建模问题。从结构设计来看，装置底部采用快装式连接结构，可直接适配标准相机三脚架的云台接口，无需额外改装即可快速安装，起重臂采用可伸缩式分段设计，收纳状态下长度较短，便于外出摄影时携带，展开后可通过侧面的锁紧旋钮固定作业长度，臂端设置有小型吊装挂钩与微调旋钮，可实现小范围内的重物升降微调，满足户外摄影时小型设备、配件的临时吊装需求，三脚架支腿保留了原有的多段调节与角度锁定结构，可根据作业场地的地形调整支撑高度与开合角度，保证起重作业时的整体稳定性。设计思路上，该装置瞄准户外摄影场景的实际需求，将起重功能与常用的相机三脚架结合，避免用户额外携带专用起重支架，大幅降低外出作业的负重，整体结构在保证承重强度的前提下尽可能做了轻量化处理，所有受力部件都做了加强筋设计，连接转轴处采用耐磨衬套结构，提升反复使用的耐用性，模型完整还原了所有活动部件的运动关系，可直接用于运动仿真验证，检验起重臂摆动、伸缩、升降过程中的干涉情况，为后续的实物生产提供可靠的三维数据支撑。
