5.5毫米口径PCP步枪轮式供弹弹匣结构

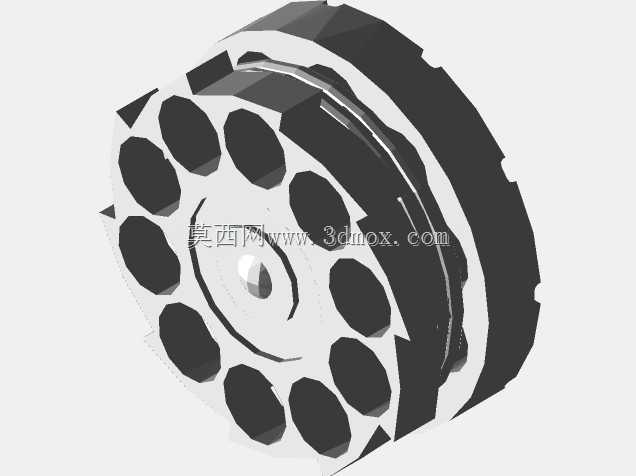

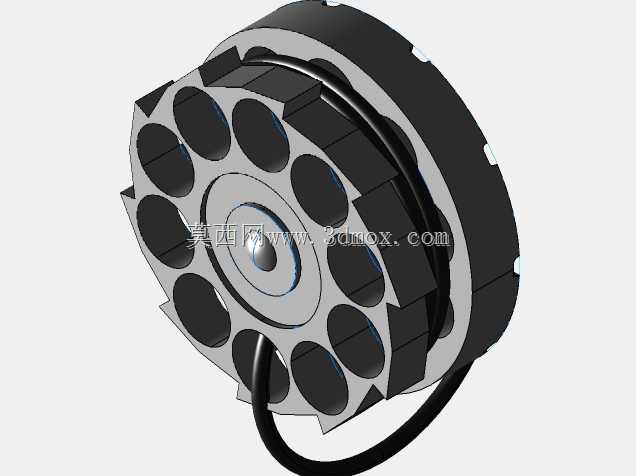

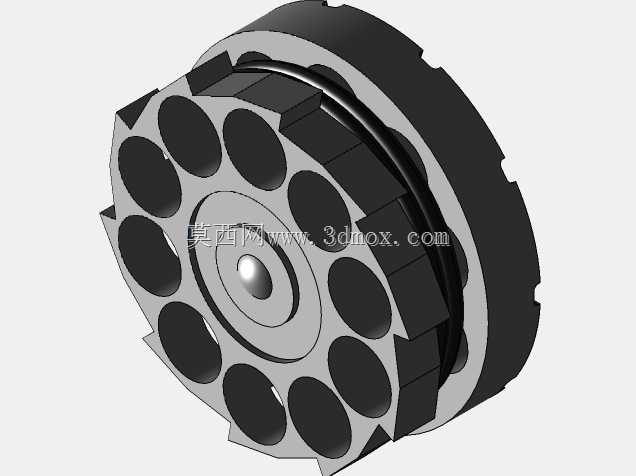

这款轮式供弹结构主要适配5.5毫米口径的PCP类枪械，在民用射击运动、户外竞技射击场景中承担定序供弹的核心功能，区别于传统直排弹匣的线性储弹逻辑，该结构采用圆周排布弹巢的设计思路，能在有限的径向尺寸内容纳更多弹药，同时压缩供弹路径的整体长度，优化枪械整体的重心分布。从结构设计逻辑来看，弹巢主体沿圆周均匀开设12个弹药容置孔，每个孔位的内径与5.5毫米弹径做间隙配合设计，单边间隙控制在0.02毫米以内，既保证弹药装填时的顺畅度，也避免供弹过程中出现弹药歪斜、卡滞的问题。弹巢外侧设置有定位凸台，与枪械本体的拨弹棘爪配合，每完成一次击发动作，棘爪推动弹巢转动固定角度，将下一发弹药精准对准供弹口位置，转动角度的公差控制在±0.1度范围内，保证弹药轴线与枪管轴线的同轴度误差不超过0.05毫米，避免击发时出现弹道偏移的问题。弹巢外侧的环形壳体采用分体式卡合结构，通过周向分布的卡扣实现上下壳体的紧固，不需要额外的紧固件即可完成装配，日常维护时可以直接徒手拆解，清理弹巢内部的残留碎屑与灰尘，降低日常维护的操作门槛。结构外侧引出的弹性拉索是该弹匣的手动复位部件，当出现供弹卡滞时，拉动拉索可以手动带动弹巢转动，快速排除卡弹故障，不需要拆解枪械本体即可完成故障处理，适配户外场景下的快速排障需求。从安装边界来看，该弹匣整体为圆盘形结构，最大外径尺寸控制在85毫米，整体厚度不超过32毫米，安装时通过中心定位孔与枪械的弹匣座定位轴配合，定位轴直径为12毫米，配合深度为8毫米，安装后弹匣端面与枪械本体的贴合间隙不超过0.1毫米，避免射击过程中出现弹匣晃动移位的问题。弹巢的转动阻尼通过内置的环形弹性圈调节，阻尼力矩控制在0.2N·m左右，既保证棘爪推动弹巢转动时不会出现过转问题，也能避免手动操作时出现卡顿感。每个弹巢孔位的底部都设置有弹性托弹片，托弹片的弹力经过调校，当弹药对准供弹口时，托弹片可以将弹药平稳抬升至供弹位置，抬升行程为3毫米，保证弹药能够顺利进入枪管进弹坡，不会出现供弹不到位的情况。在结构强度设计上，弹巢主体采用高强度铝合金材质的设计思路，整体重量控制在120克以内，不会给枪械增加过多的额外负重，同时弹巢孔位的内壁做了耐磨处理，长期反复装填弹药也不会出现孔径磨损扩大的问题，保证长期使用后的供弹精度。
