微型直流隔膜泵结构三维造型

　　在小型流体输送系统里，隔膜泵的价值并不在于大流量冲击，而在于用紧凑体积完成稳定、可控、低泄漏风险的介质输送。这个模型呈现的是一款带安装支架、电机筒体和出线结构的微型电动隔膜泵，整体布局围绕“动力—传动—隔膜腔—接口—固定”五个部分展开，适合在设备内部空间受限、又需要独立泵送单元的场合进行结构校核与布置参考。

　　从实际用途看，这类泵常见于小型水处理设备、冷却循环回路、喷雾加湿装置、化验加药单元、家用清洁设备以及轻量级流体转移系统。它依靠隔膜往复变形改变腔室容积，配合进、出口单向阀完成吸排过程，介质流道与驱动部分可以保持较好隔离。相比叶轮式小泵，隔膜结构对含微小颗粒或气泡的工况更宽容，启动时不需要复杂灌泵条件，也更容易实现短周期、间歇式工作。

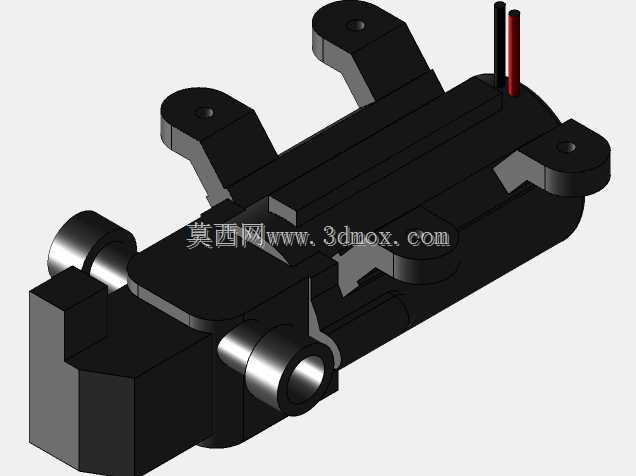

　　模型外形上，圆柱段对应电机容纳区域，端部偏心传动机构将旋转运动转换为隔膜推杆的往复动作。侧面突出的筒形接口与泵腔相连，用于管路接入；顶部两根不同颜色的导线表示直流供电正负极，布线方向沿泵体轴向伸出，便于在装配时预留折弯半径和走线槽。上部三个带孔耳板不是装饰特征，而是整机安装边界的重要组成：孔位决定泵体与机架之间的螺钉规格、锁紧空间以及拆装方向，耳板的高度和跨度则直接影响受振时的支撑刚度。

　　做结构布置时，不能只看泵体本体包络。管路接头周围要预留软管插拔或卡箍拧紧空间，电机尾部要留出散热和接线余量，底部与相邻零件之间应避免形成硬接触。隔膜泵工作时存在周期性脉动，支架若过于单薄，会把振动传递到钣金面板或水箱壁面，进而放大噪声；若安装面不平，耳板受强制贴合后还可能引起泵壳内应力，影响隔膜与阀片的对中。因此三维建模阶段需要把螺钉、垫圈、减震垫、附近管线和维护工具空间一并纳入检查。

　　设计思路上，这款泵把电机、偏心轮、隔膜座和泵盖压缩在长条状壳体内，使整机能够贴边安装。上部耳板采用外伸式布局，既能避开筒体直径，又能让固定点分布在重心两侧，减少悬臂感。侧向接口适合设备内部短距离接管，若现场管路走向复杂，还可通过弯头或软胶管调整方向，但软管长度不宜过短，否则脉动拉力会直接作用于接头颈部。

　　选型和校核时应关注几个工程边界：一是泵腔与接口的通径是否匹配管路阻力，过细管路会在吸程段造成压降；二是安装孔距与设备底板孔位是否一致，斜孔或错位装配会使耳板承受附加弯矩；三是电机筒体附近不能紧贴高温部件，隔膜材料和阀片对温升较敏感；四是泵体周围要保留可拆空间，检修隔膜或清理阀片时不必拆除周边大部件。

　　对于三维建模人员，模型中值得重点还原的是偏心传动关系、隔膜压缩行程、接口轴线高度、耳板孔位以及导线出线角度。这些特征不仅影响外观，更决定泵在总成里的干涉情况和可制造性。将泵作为一个独立功能模块放入设备总装后，还应同步检查吸水口液位、排液管最高点、回流路径以及固定点共振风险，这样才能让微型隔膜泵在紧凑设备中既装得下，也能长期稳定运行。
