1.5千瓦ER11夹头高速风冷雕刻主轴

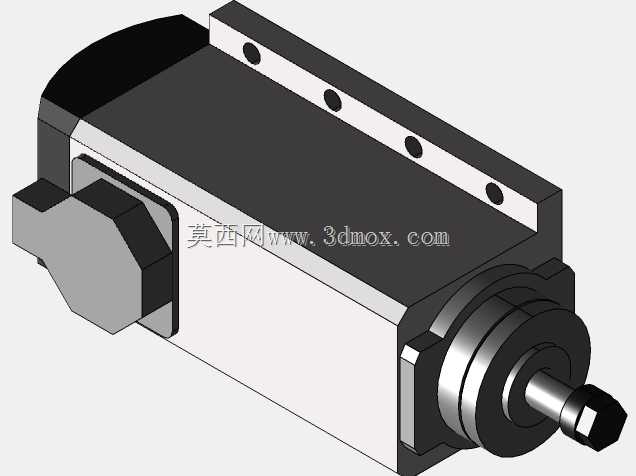

　　在小型数控雕刻、木工开料、亚克力裁切、软金属铣削这类工位上，主轴单元往往决定了整套设备的加工节拍与最终表面质量。这套三维结构对应的是一款额定功率1.5千瓦、供电220伏的风冷高速主轴，输出端采用ER11弹性夹头锁紧方案，整体走方形壳体加侧置安装面的布局，和常见圆形风冷主轴在装配逻辑上有明显区别。做设备布局时最先要核对的就是安装边界，方形箱体顶部预留了一排等距安装孔，配合压块或者定制连接板就能直接固定在雕刻机Z轴滑台上，不需要额外加工圆弧抱箍，对自制设备的钣金件、铝型材机架非常友好。壳体侧面的多边形凸起是风冷流道与端盖衔接位置，建模时把散热筋、接线腔、后端盖的台阶关系都还原了出来，干涉检查阶段可以直接把Z轴拖板、防尘罩、

　　拖链支架一并装配进去，核对主轴上下行程极限位置会不会和龙门横梁发生磕碰。ER11夹头的夹持范围覆盖常见的小直径刀具，从3.175毫米的雕刻尖刀、6毫米的铣刀到小径钻头都能装夹，前端锁紧螺母的外形尺寸、轴伸长度都按实物比例还原，选刀、算刀具悬长的时候可以直接在装配体里测量伸出量，预判高速旋转时的动平衡余量。实际工况里这类主轴常被用在桌面级雕刻机、小型木工镂铣设备、广告字切割工位上，加工行程中主轴要随Z轴频繁上下进给，方形壳体的刚性比同功率圆管主轴更有优势，侧部平面在安装时也能更好贴合安装基准面，减少抱箍锁紧带来的同轴度偏差。设计思路上，模型把主轴拆成了主箱体、前端轴承座、输出轴、ER夹头螺母、后端接线端盖、顶部安装法兰几个独立结构，

　　工程人员做二次设计时，可以直接在顶部安装孔位基础上改孔距适配自家滑台，也能参照前端轴伸尺寸设计防尘罩、吸尘嘴接口，不用反复测绘实物。风冷机型不需要外接水冷机、水管和水泵，整机外围管路更少，在小型加工门店、教学实训设备里部署更灵活，壳体上的散热结构在高速持续运行时承担热量导出作用，建模时保留的散热外形也能辅助做风道流向校核。装配校核环节还要留意主轴尾部的接线空间，后端凸起结构要留出足够的线缆弯折半径，避免Z轴走到最高点时动力线被拖链拉扯。前端输出轴的台阶、轴承压盖的分层轮廓都做了写实还原，做主轴维修拆解、轴承选型参考时，也能通过模型直观看到内部零件的外部装配关系。整机长宽高方向的占位轮廓在三维环境里可以直接测量，设备方案初期排布电气柜、吸尘管道、防护围栏的时候，就能提前规避空间冲突，不用等实物到货才发现Z轴行程不足。
