户外道路照明灯具防护壳体结构

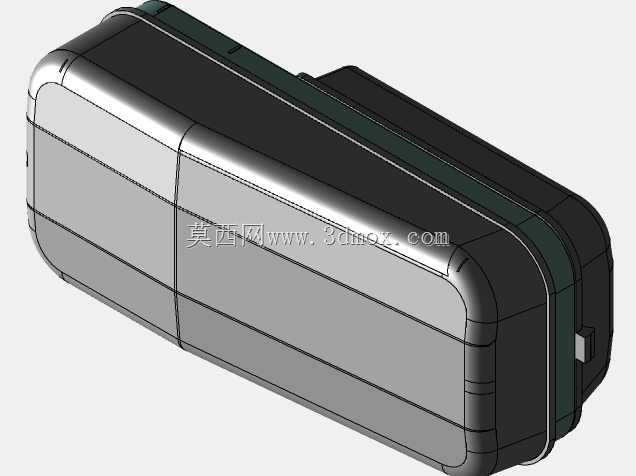

　　这套三维结构围绕道路照明灯具的外部承载壳体展开，建模时没有把注意力放在夸张的外观曲面上，而是优先处理灯体在杆端长期服役时必须面对的密封、散热、安装和维护问题。壳体整体呈长条圆角盒形，轮廓顺着光源模组的布置方向延伸，端部采用大圆角过渡，既减少风阻正面的尖锐扰流，也避免压铸或钣金成型时在转角处形成应力集中。对于常年暴露在高架、园区道路、厂区主干道和停车场上方的灯具来说，外壳并不仅仅是装饰件，它同时承担光源腔防护、电器腔隔离、热量传导、外部载荷承受以及检修开合定位等功能。

　　从结构分区看，灯体被分成上盖、下腔和端部连接区域。上盖表面连续平整，便于雨水沿长度方向快速排走，避免局部积水渗入密封面；侧面保留较深的折边，使合盖后形成类似迷宫的搭接结构。这种处理比单纯依赖平面胶圈更可靠，因为户外灯具在温差循环下会出现呼吸效应，灰尘、雨水和高压清洗水流若直接冲击密封线，长期使用后容易产生毛细渗入。折边与内腔之间形成缓冲带后，即使外表面有水流沿壁面爬升，也会先在弯折处被阻断。下腔用于容纳光源板、驱动电器或接线端子，内壁设置了多处连接柱和加强筋，柱位高度与电路板安装面保持一致，既能通过螺钉固定模组，也能让元器件与外壳之间留出必要的电气间隙。

　　散热思路在外形上也有明确体现。壳体侧面与顶面并非等厚薄壁，而是通过连续的面域过渡增加热容量，光源集中区域对应的外壁面积更大，热量可以从基板经接触面向两侧扩散，再由长条壳体表面与流动空气交换。道路灯具通常夜间连续工作，外壳温度并不一定达到极高值，但长期微热会加速密封胶、线材绝缘层和驱动元件老化，因此建模时需要让热流路径短、截面变化平缓，避免在螺钉柱附近形成局部热堆积。端部较厚的区域用于容纳铰链、卡扣或锁附结构，维修人员在高空打开灯腔时，壳体不能因单侧受力而产生明显翘曲。

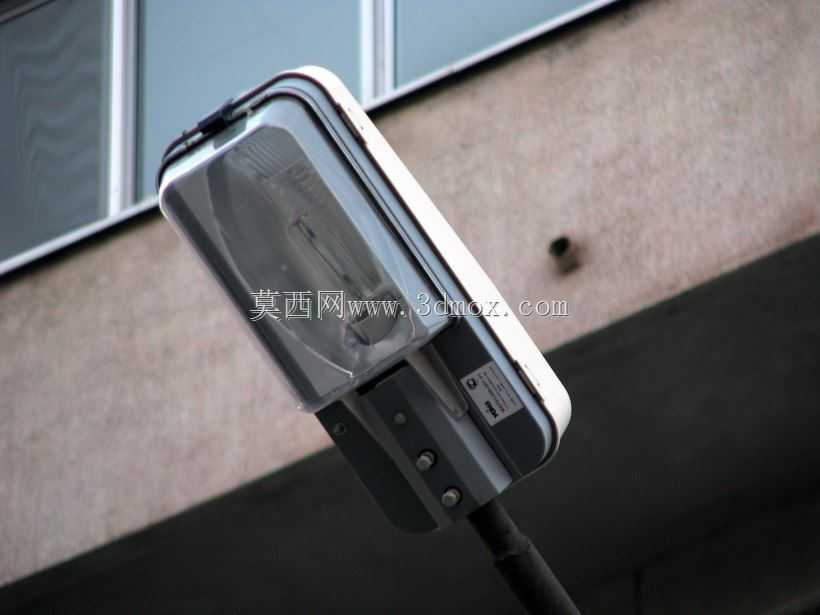

　　安装边界方面，该类灯体后端需要与灯杆挑臂或角度调节座对接。模型端部预留了连接接口的空间，外壳在该处收束并形成加强区域，能够承受灯具自重、风载和检修时的附加载荷。实际布灯时，同一条道路往往按灯杆间距、路面宽度和照度要求确定仰角，灯具后端不能与挑臂发生干涉，也不能让外盖开启方向被杆体挡住。长条壳体的优势在于重心靠近安装端，悬挑后对连接座形成的弯矩相对可控；同时，圆角端面在调整照射角度时不会与压块发生硬点接触。若用于园区支路，可配合短臂安装在较低高度；若用于厂区主干道，则可通过转接件提高锁紧刚度。

　　密封与维护是这类外壳设计中最容易被忽视的部分。模型中上下壳体的分模线沿侧面延伸，合模面宽度均匀，适合连续放置密封圈或涂覆密封胶。螺钉布置不宜只集中在中部，因为灯体受太阳辐射和雨水冷却交替作用后，长边最容易出现微小开合变形，端部和转角附近必须设置足够的夹紧点。内腔中的走线通道应避开积水侧，接线端子位置略高于可能凝露的底部，并让冷凝水沿导流斜面离开电气元件。对于需要批量维护的市政道路，外壳开启方式、螺钉数量和工具通用性都会影响高空作业时间，因此结构上应尽量减少零散小件，使检修动作集中在一侧完成。

　　从制造角度看，该外形适合压铸铝、挤压铝配合端盖，或钣金折弯后焊接成型等多种工艺。圆角长条面有利于脱模，侧壁拔模方向清晰；内部柱位与外壁之间通过筋板连接，可降低厚壁缩孔风险。若采用挤压型材，上下盖的长向截面可以保持一致，端部再用封板封闭，模具投入较低，适合不同功率段通过改变长度形成系列。若采用压铸，则可把铰链座、散热筋和安装柱一次成型，减少后续加工。无论采用哪种工艺，三维建模都需要保证壁厚过渡、密封面平直度、螺钉柱拔模斜度以及装配间隙一致，使外观件在承受户外环境载荷时仍能稳定闭合。

　　在实际应用中，这类灯体可服务于市政道路、港口堆场、物流园区、工厂厂区、停车场和小区环路等场景。不同场景对防护等级、维护周期和风载条件的要求不同，但核心结构逻辑一致：外壳要把光源和电器稳定封闭在受控腔体内，把热量可靠传出，把安装载荷传递到灯杆，并在多年运行后仍能顺利打开维护。模型通过简洁的长盒形体、圆角端部、深折边、内部安装柱和后端连接区，把这些工程需求集中表达出来，适合作为户外照明灯具结构方案评审、工艺校核和后续详细设计的基础。
