高精度外径千分尺精密测量工具结构

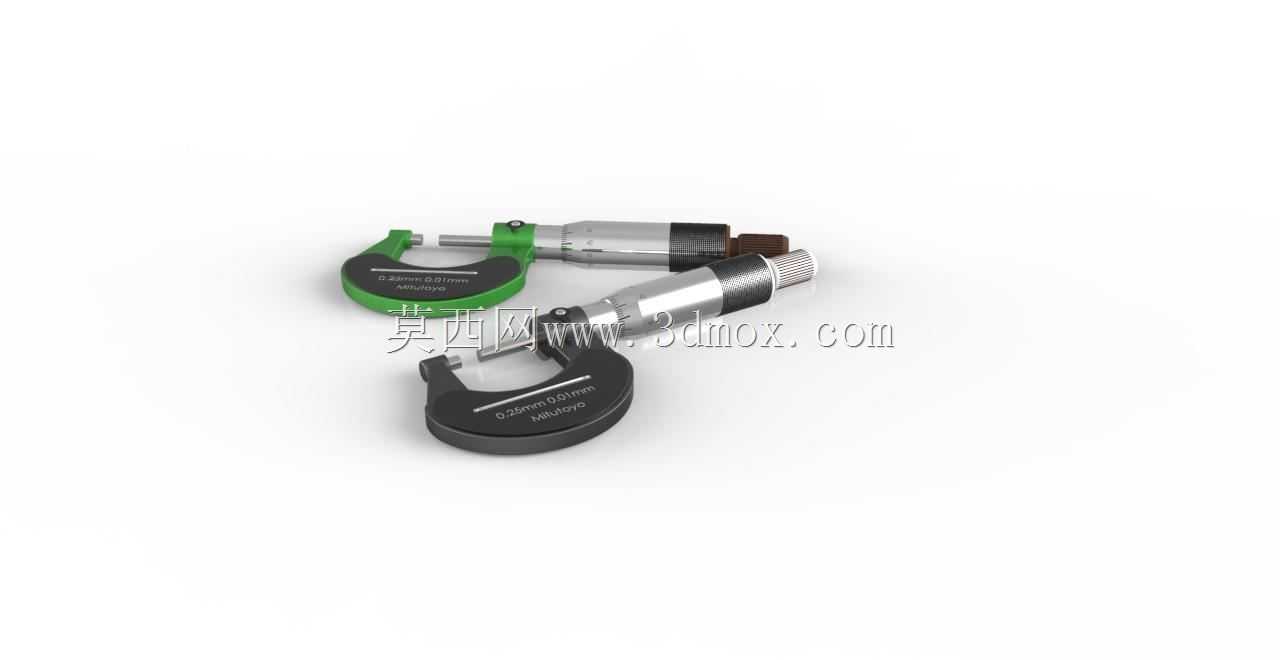

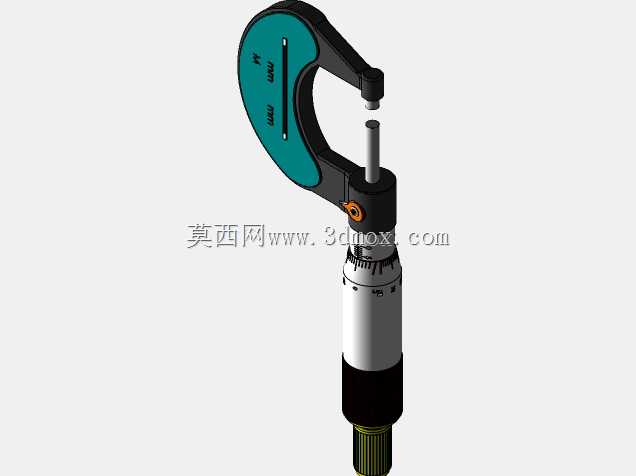

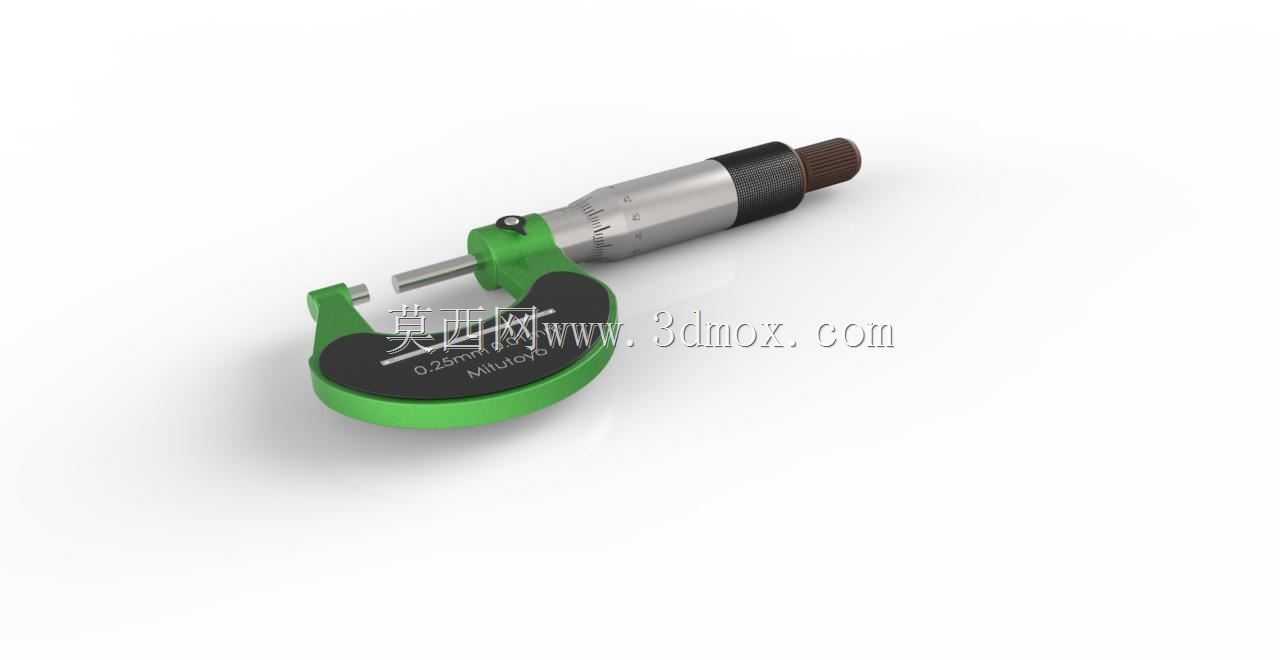

在机械加工现场的尺寸管控环节，外径千分尺是出镜率极高的接触式测量器具，这套三维结构完整还原了机械式外径千分尺的全部核心构造，从尺架、测砧、测微螺杆到锁紧装置、测力装置、读数套筒均做了等比例的结构复刻，没有做多余的简化处理。日常生产中，这类量具主要承担回转体零件外径、薄壁件厚度、小尺寸台阶面间距的高精度检测任务，检测精度可达0.01mm级别，能覆盖IT6-IT8级公差的零件尺寸核验需求，不管是普通车床的工序间抽检，还是磨床加工后的终检环节，或是质检室的来料尺寸复核，都能看到这类量具的使用场景。从结构设计逻辑来看，尺架采用了弓形的受力结构，特意做了加厚的刚性设计，避免手持施力时产生形变带来测量误差，架体表面的覆层一方面做了防滑处理，另一方面也能隔绝手部温度传导，减少热胀冷缩带来的测量偏差；测微螺杆的螺距严格匹配0.5mm的标准导程，配合固定套筒和微分筒的刻度线布局，能实现整毫米、半毫米与微米级读数的清晰区分，测砧与测微螺杆的测量面做了硬质合金镶片设计，长期反复接触被测工件也不易出现磨损，能长期保持测量面的平面度与平行度要求。测力装置采用的是棘轮结构，当测微螺杆接触被测工件达到额定测力时，棘轮会自动打滑发出声响，避免不同操作人员施力大小不一致带来的测量误差，锁紧装置可以在测微螺杆调整到对应位置时锁定杆体位置，方便取出量具后再进行读数，避免移动过程中螺杆移位导致读数偏差。从安装与使用边界来看，这套结构对应的是0-25mm测量量程的常规款千分尺，整体外形尺寸适配成年人单手握持操作，尺架的开口深度可以覆盖常规直径范围内的轴类零件测量，不会出现测量时工件与尺架干涉的情况；各活动部件的配合间隙做了合理的公差预留，测微螺杆转动时无卡滞、无旷量，能保证进给过程的平顺性，固定套筒与微分筒的刻度线对齐精度也符合常规量具的装配要求，不管是用于量具结构的教学演示，还是用于加工工位的工装场景建模，或是测量工序的三维工艺仿真，这套结构都能提供准确的结构参考。
