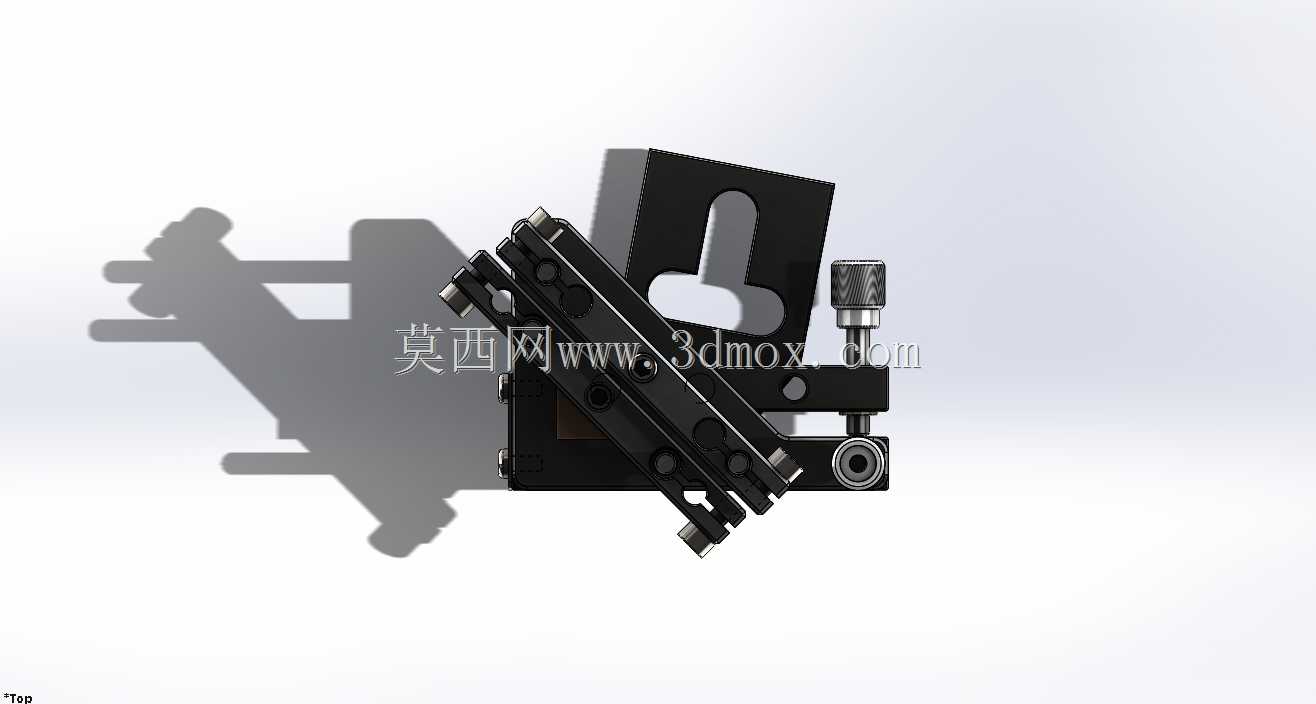

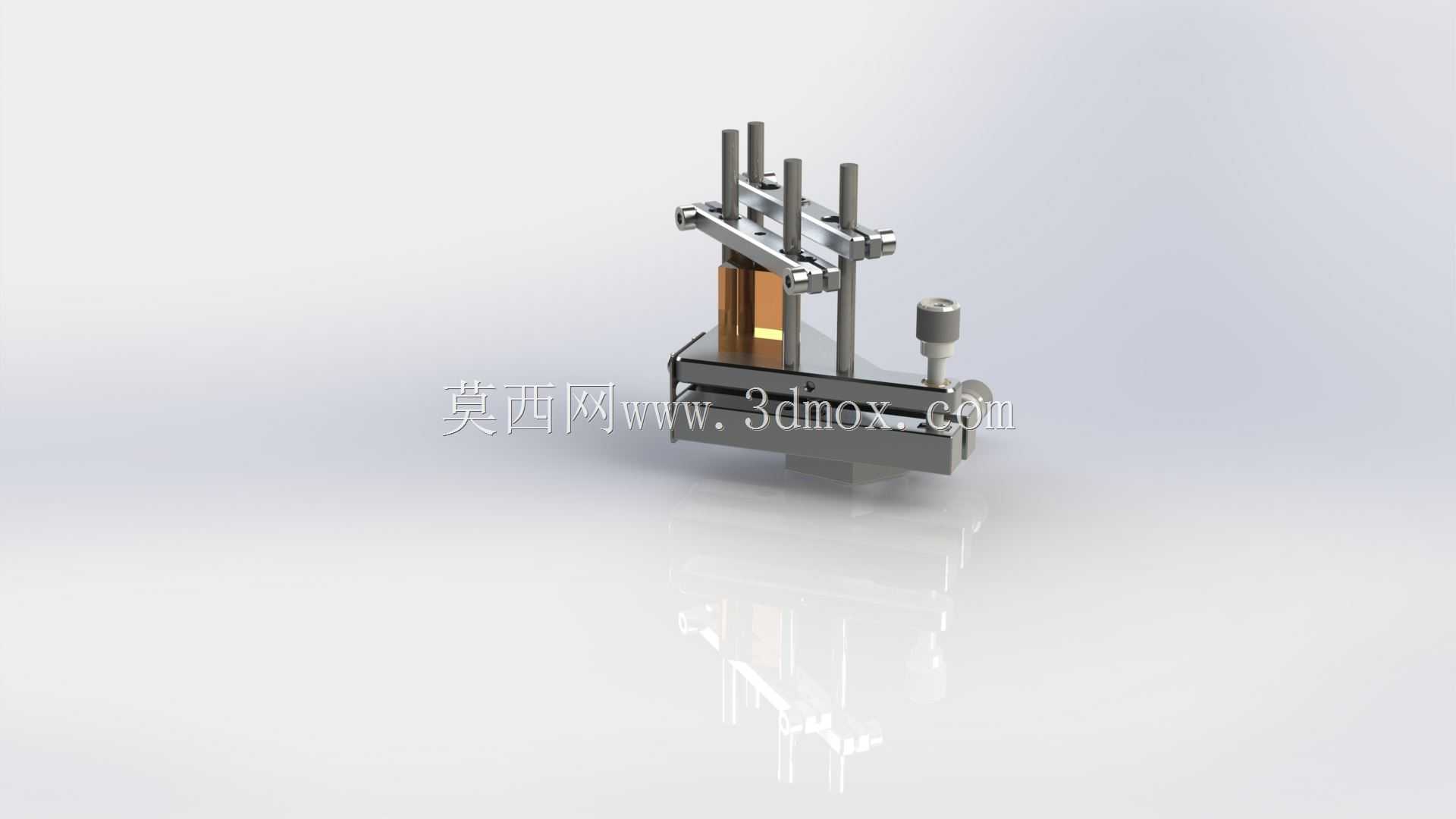

这款棱镜安装调节座主要面向光学实验、精密检测设备、激光加工光路搭建场景使用,核心作用是为棱镜及同规格小型光学元件提供稳定的装夹基础与多维度精密位姿调整能力,满足光路校准过程中微米级的位移调节需求。
从功能特性来看,该安装座采用运动学支承设计思路,避免过定位带来的装卡应力,保证光学元件装夹后不会因应力产生面形畸变,影响光路传输精度。调节端配置M3×0.25mm规格的精密千分尺螺钉,单圈进给量为0.25mm,最小读数可支持微米级微调,能够实现棱镜在俯仰、偏摆、升降三个维度的独立调节,各调节轴之间运动解耦,调整某一维度位姿时不会干扰其他方向的已校准位置,大幅降低光路调试的反复操作成本。

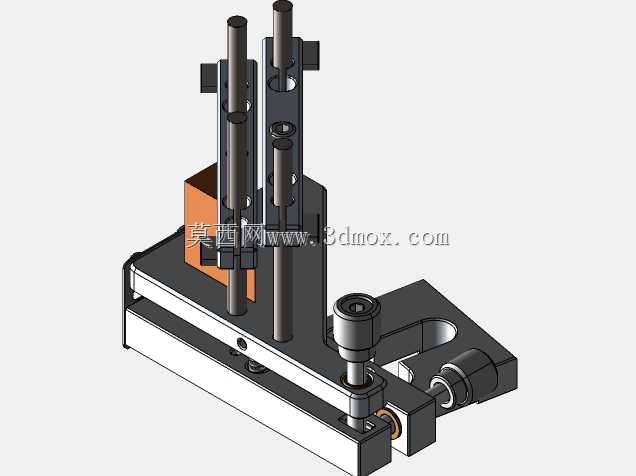

结构设计上,主体承力底座采用发黑处理的金属材质,兼顾结构刚性与长期使用的防锈能力,上部装夹立柱采用硬质光轴导向,配合线性轴承实现顺滑的升降运动,无卡滞、无空程。装夹位置预留了适配不同厚度光学元件的调整空间,压块部位采用软质接触垫,避免硬接触划伤光学元件表面,同时提供足够的夹持力保证元件在设备振动、轻微冲击工况下不会发生位置偏移。
安装边界方面,底座采用标准光学平台安装孔位设计,可直接固定在常规规格的光学隔振平台上,无需额外加工转接板;整体外形紧凑,在多组光路并排搭建时不会与相邻调整架产生空间干涉,上部伸出的调节旋钮位置预留了足够的操作空间,调试时无需借助特殊工具,徒手即可完成精细调节。导向立柱的长度经过匹配设计,升降行程覆盖常规光学实验中棱镜高度调整的常用范围,无需额外加装延长件即可满足绝大多数可见光、近红外激光光路的搭建需求。
在实际使用场景中,这类调整座常被用于干涉仪检测光路、激光打标设备光路校准、光谱仪内部光学元件固定、高校光学实验教学平台搭建等场合,相比固定式棱镜安装座,它能够在元件初始装夹存在位置偏差时,通过微调快速对齐光路,减少装夹时的对位精度要求,提升整体装配调试效率。其运动学定位结构还能保证多次拆装元件后的重复定位精度,在需要频繁更换光学元件的测试场景中,可大幅减少重复校准的工作量。
